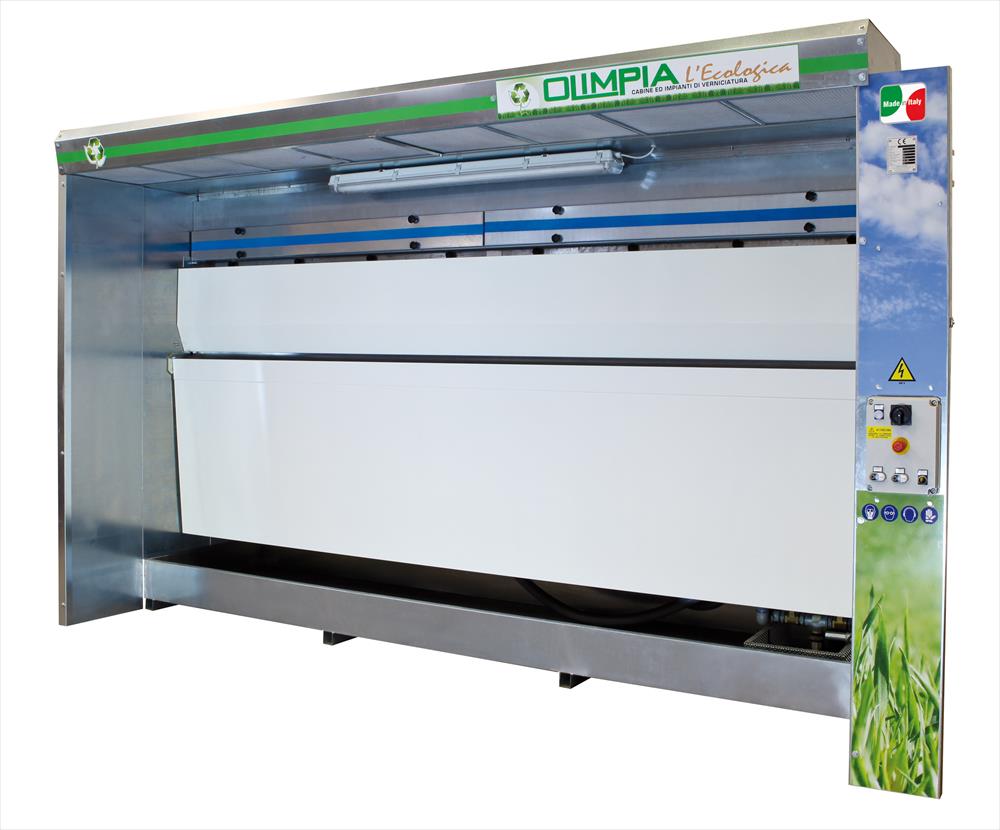

Cabina di verniciatura ad acqua OLIMPIA nuova

Cabina di verniciatura a velo d’acqua SIMPLEX (Standard / ATEX)

La cabina a velo d’acqua SIMPLEX è una cabina di aspirazione per verniciatura a spruzzo nella quale la cattura dell’overspray (nebbie di vernice) avviene principalmente tramite un velo d’acqua. Questa tecnologia è particolarmente indicata quando si desidera una gestione più “stabile” delle nebbie, riducendo la formazione di residui secchi e favorendo un ambiente di lavoro più ordinato rispetto a molte soluzioni a filtrazione esclusivamente a secco.

Perché scegliere il velo d’acqua

• Maggiore capacità di abbattimento dell’overspray: il velo d’acqua intercetta una parte rilevante delle nebbie di vernice e le convoglia in vasca, limitando la dispersione nell’ambiente.
• Riduzione dei depositi secchi: rispetto a una filtrazione solo a secco, il principio ad acqua tende a contenere la quantità di particolato che si accumula “a secco” su superfici e componenti, a vantaggio della pulizia generale.
• Continuità operativa più regolare: l’abbattimento ad acqua aiuta a mantenere più costante la gestione delle nebbie, soprattutto in cicli di verniciatura ripetuti o con prodotti che generano overspray importante.
• Gestione razionale della manutenzione: i residui vengono convogliati nella vasca e l’accesso al velo frontale è progettato per agevolare le operazioni di pulizia.

Dotazione di serie

• Velo frontale estraibile (pannelli modulari removibili per pulizia rapida e sicura)
• Elettroaspiratore centrifugo antiscintilla cablato
• Sistema “Total Filter”
• Filtro in fibra di vetro “Paint-stop”
• Filtro in lamiera zincata per pompa
• Elettropompa sommersa in INOX
• Quadro elettrico cablato
• Plafoniera di illuminazione cablata
• Profondità standard 1,5 m
• Cambio sezione Ø450
• Predisposizione alla pressurizzazione
• Certificazione CE
• Certificazione ATEX Cat.3 – Zona 2

Configurazioni dimensionali (fronti aspiranti e profondità)

La serie è disponibile con fronti aspiranti da 2 a 6 metri. La configurazione standard prevede profondità 1,5 m; sono previste anche varianti con profondità maggiorata per reparti che richiedono maggiore spazio operativo.

• Fronti aspiranti: 2 m – 3 m – 4 m – 5 m – 6 m
• Profondità: 1,5 m (standard) – 2,0 m – 2,5 m (varianti disponibili)

Modelli e potenze elettroaspiratori (serie LM)

• LM2A: n° 1 elettroaspiratore HP 2
• LM3A: n° 1 elettroaspiratore HP 3
• LM4A: n° 1 elettroaspiratore HP 5,5
• LM5A: n° 1 elettroaspiratore HP 5,5
• LM6A: n° 2 elettroaspiratori HP 3 + 3

Optional principali

• Pannello di prolunga da 0,5 m (incremento area utile)
• Recupero aria (soluzione impiantistica dedicata, in funzione del layout)
• Inverter su quadro elettrico (gestione più flessibile del funzionamento)
• Vasca sopraelevata con grigliato (VR)
• Vasca interrata in muratura con pedana grigliata (HI)
• Velo in INOX
• Vasca in INOX

Indicazioni applicative

• Falegnameria e arredo: finiture e fondi su ante, pannelli e componenti d’arredo, con abbattimento efficace delle nebbie di spruzzo.
• Carpenteria leggera: verniciatura di telai, carter e componenti metallici, con gestione ordinata dell’overspray.
• Utilizzo frequente: reparti che richiedono una soluzione ad acqua per mantenere regolare la gestione delle nebbie nel tempo.

Posizionamento di gamma: SIMPLEX rappresenta la versione standard delle cabine a velo d’acqua. Le versioni SUPER STANDARD ed ECO SPECIAL costituiscono evoluzioni orientate a livelli superiori di praticità, gestione e prestazioni, con dotazioni e soluzioni costruttive dedicate.
