Cabina di verniciatura a velo acqua con triplo filtro Olimpia nuova

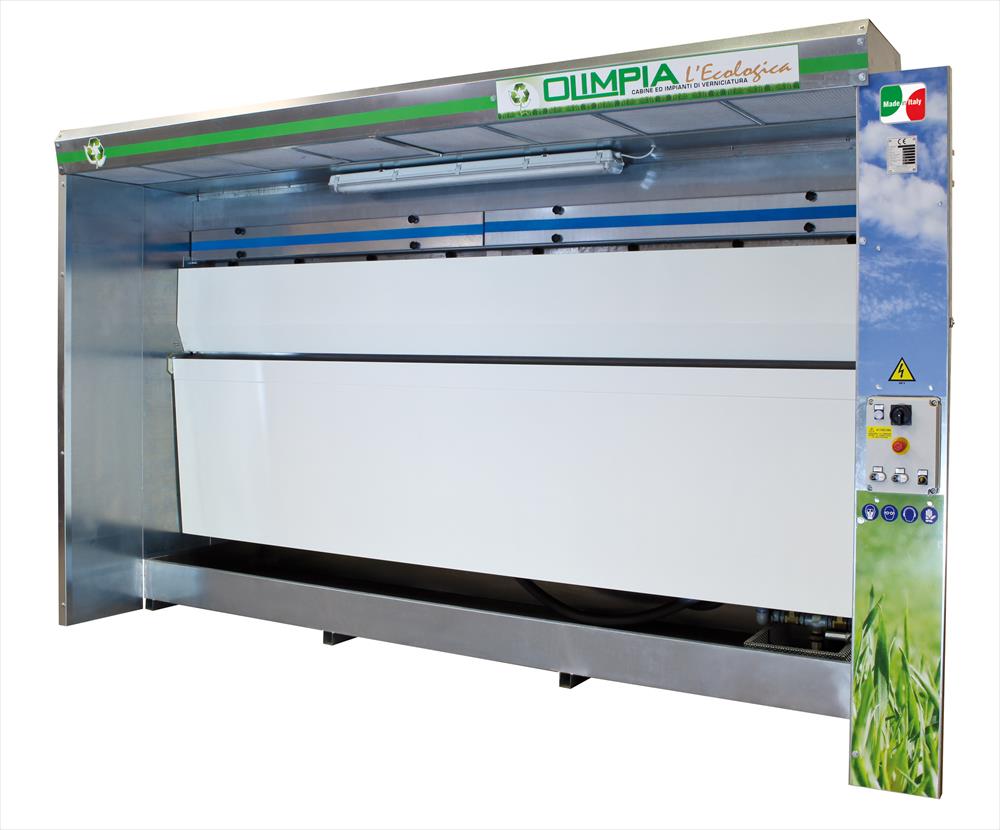

Cabina di verniciatura a velo d’acqua ECO SPECIAL

La cabina a velo d’acqua ECO SPECIAL è una cabina di aspirazione per verniciatura a spruzzo in cui l’abbattimento dell’overspray (nebbie di vernice) avviene mediante velo d’acqua e sistemi dedicati di filtrazione e gestione dei flussi. È una soluzione indicata quando, oltre all’efficacia del velo d’acqua, risultano prioritari continuità operativa, pulizia più rapida e gestione più evoluta dei residui.

Perché utilizzare il velo d’acqua

• Abbattimento efficace dell’overspray: il velo d’acqua intercetta le particelle nebulizzate e le convoglia in vasca, riducendo la dispersione nell’ambiente.
• Minore accumulo di residui secchi: rispetto a soluzioni esclusivamente a secco, il principio ad acqua limita la formazione di depositi secchi sulle superfici della cabina e nelle aree circostanti, a vantaggio dell’ordine in reparto.
• Prestazioni più regolari nel tempo: in utilizzi frequenti o con prodotti che generano overspray importante, l’abbattimento ad acqua favorisce una gestione più costante delle nebbie e una manutenzione più prevedibile.

Differenze rispetto a SIMPLEX e SUPER STANDARD

• Vasca maggiorata con triplo filtro
  La ECO SPECIAL adotta una vasca primaria maggiorata con triplo filtro, concepita per una gestione più completa dei residui e una migliore stabilità del circuito acqua in condizioni di lavoro più impegnative.
• Sistema autopulente con gruppo ugelli nebulizzatori
  È presente un gruppo ugelli nebulizzatori con sistema autopulente, sviluppato per rendere più efficiente il filtraggio dell’acqua e agevolare la gestione operativa nel tempo.
• Filtro separatore di gocce “Filler”
  La ECO SPECIAL integra un separatore di gocce dedicato, utile per la gestione dell’acqua nebulizzata e per una separazione più efficace in aspirazione.
• Elettropompa esterna in INOX
  Rispetto alle configurazioni standard che prevedono pompa sommersa, la ECO SPECIAL adotta una pompa esterna in INOX, soluzione orientata alla robustezza e alla praticità di gestione.
• Velo frontale evoluto
  Come la SUPER STANDARD, la ECO SPECIAL prevede velo ribaltabile con molle a gas e velo a due elementi con due grondaie, per favorire ispezione e pulizia con maggiore praticità rispetto a una configurazione con velo estraibile.

Dotazione di serie

• Velo ribaltabile con molle a gas
• Velo a due elementi e due grondaie
• Vasca maggiorata con triplo filtro
• Elettroaspiratore centrifugo antiscintilla cablato
• Sistema “Total Filter”
• Filtro separatore di gocce “Filler”
• Filtro in fibra di vetro “Paint-stop”
• Filtro in lamiera zincata per pompa
• Gruppo ugelli nebulizzatori con sistema autopulente
• Elettropompa esterna in INOX
• Quadro elettrico cablato
• Plafoniera di illuminazione cablata
• Profondità standard 1,5 m
• Cambio sezione Ø450
• Predisposizione alla pressurizzazione
• Certificazione CE
• Certificazione ATEX Cat.3 – Zona 2

Modelli disponibili e potenze elettroaspiratori (serie LM)

La gamma prevede fronti aspiranti da 2 a 6 metri. L’aumento del fronte aspirante è indicato per manufatti più ingombranti o per incrementare la capacità operativa del reparto.

• LM2A: n° 1 elettroaspiratore HP 2
• LM3A: n° 1 elettroaspiratore HP 3
• LM4A: n° 1 elettroaspiratore HP 5,5
• LM5A: n° 2 elettroaspiratori HP 2 + 2
• LM6A: n° 2 elettroaspiratori HP 3 + 3

Optional principali

• Pannello di prolunga da 0,5 m (incremento area utile)
• Recupero aria (in funzione della configurazione impiantistica)
• Inverter su quadro elettrico
• Vasca sopraelevata con grigliato (VR)
• Vasca interrata in muratura con pedana grigliata (HI)
• Velo in INOX
• Vasca in INOX

Applicazioni consigliate

• Reparti con utilizzo intensivo: contesti in cui la gestione evoluta del circuito acqua (vasca maggiorata, triplo filtro, sistema autopulente) rappresenta un vantaggio concreto.
• Falegnameria e arredo: cicli ripetuti di fondo e finitura su pannelli, ante e componenti d’arredo, con necessità di continuità operativa.
• Carpenteria leggera / metallo: verniciatura di telai, carter e componenti, con attenzione alla stabilità di aspirazione e alla praticità di pulizia.

Posizionamento di gamma: SIMPLEX è la versione standard a velo d’acqua; SUPER STANDARD introduce un velo frontale più pratico (ribaltabile, due elementi e due grondaie); la ECO SPECIAL rappresenta la proposta più avanzata per gestione del circuito acqua e filtrazione evoluta, grazie a vasca maggiorata con triplo filtro, sistema autopulente e separatore di gocce “Filler”.
