Centro di lavoro Modello POKER V GREDA nuovo

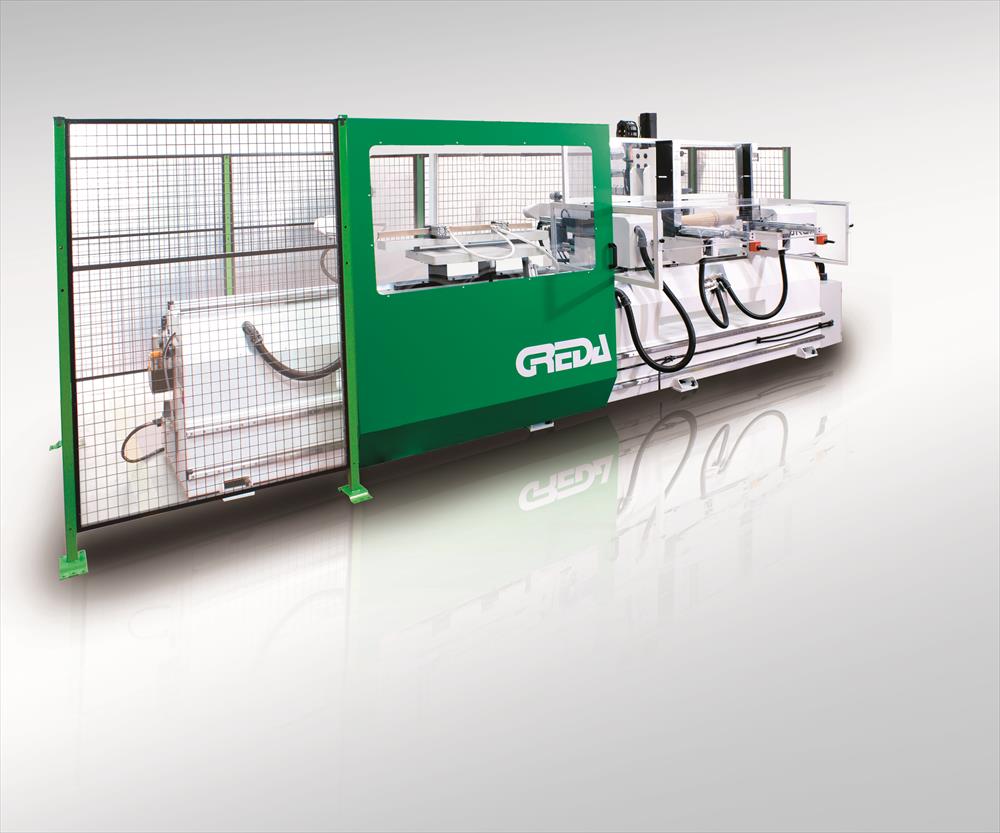

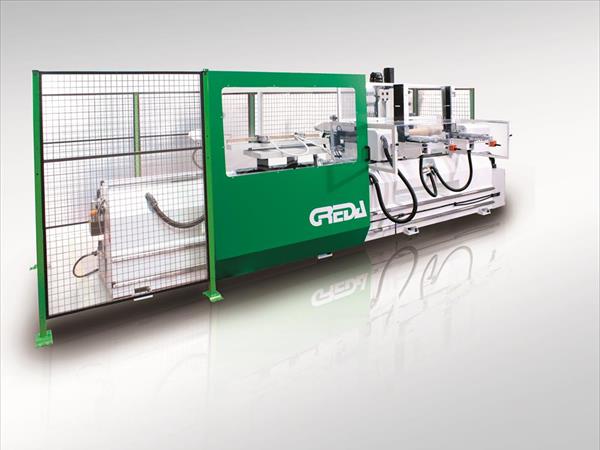

Centro di lavoro Modello POKER V:

è un centro di lavoro flessibile e completo;

consente lavorazioni di tornitura, fresatura, sgrossatura, levigatura e pantografatura del pezzo in un unico ciclo di lavoro in tempi ridotti.

A richiesta, può essere equipaggiata di sistemi di carico e scarico automatico pezzi.

Disponibile nella versione V3 e V4



Configurazione POKER V3:

Equipaggiamento Standard

​POKER V3 è equipaggiata di un tornio controllato.

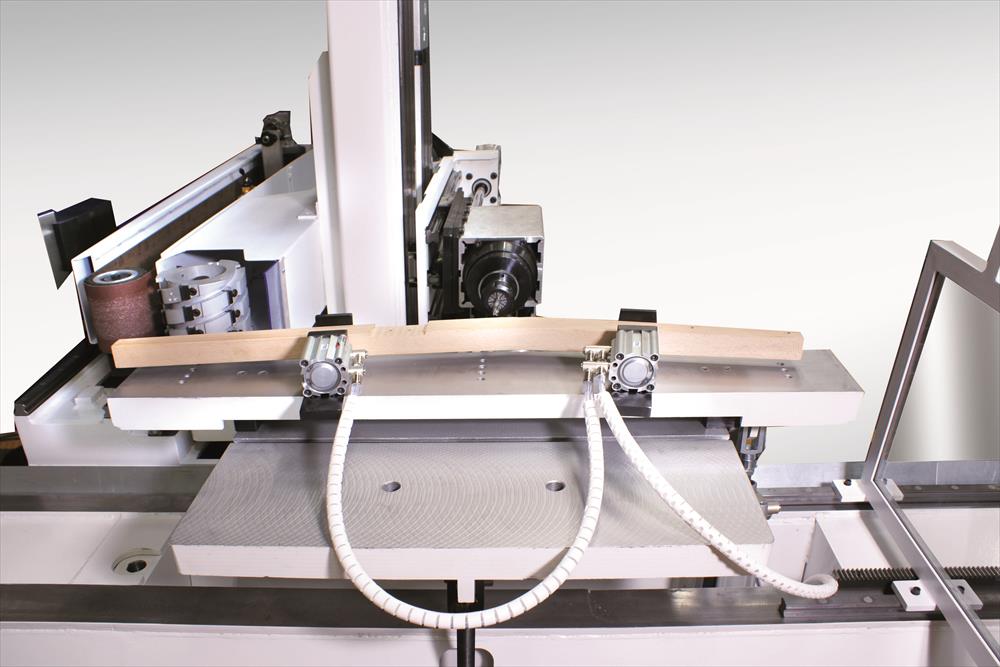

A richiesta, è possibile collegare il tornio a un caricatore/scaricatore automatico, e munire il centro di lavoro di un bancale di lavoro, inclinabile da 0 a 30°, con pressore di bloccaggio, guida appoggia pezzo, e tavola basculante 0 - 90° per consentire la lavorazione su due lati del pezzo.

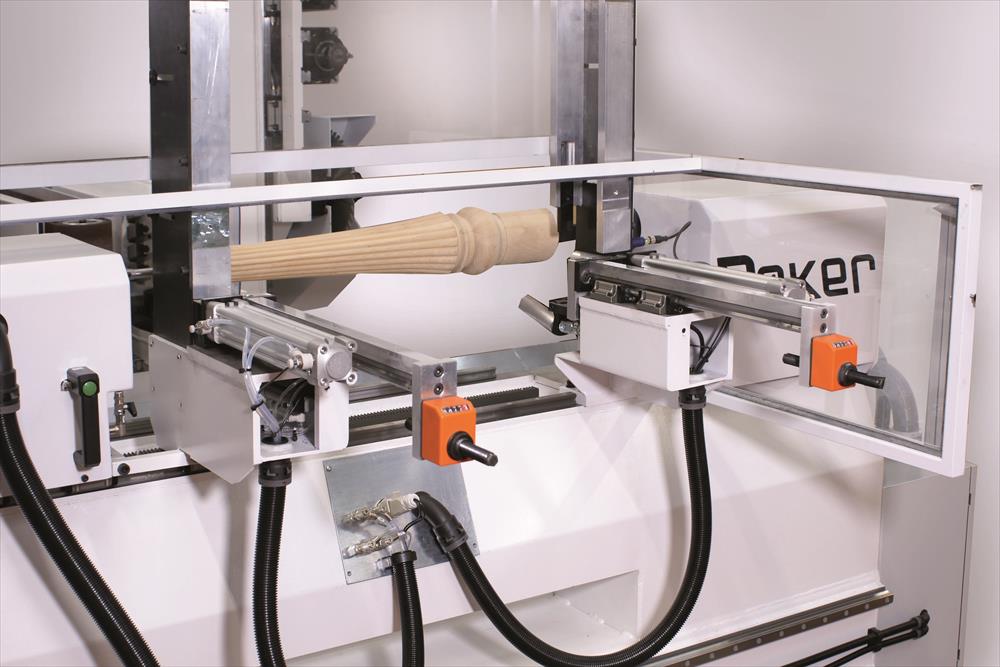

ASSE DI TORNITURA

Dispositivo punta/contro punta completamente controllato da CN:

• Lunghezza max. caricabile 1200 mm (in manuale)
• Lunghezza max. caricabile 850 mm (con caricatore)
• Sezione max. caricabile in automatico: 120 x 120 mm
• Sezione min. caricabile in automatico: 40 x 40 mm
• Diametro max. caricabile manualmente: 150 mm
• Rotazione asse A infinita
• Posizionatori per carico manuale

​

Configurazione POKER V4:

Equipaggiamento Standard

POKER V4 è dotata di due aree di lavoro, entrambe equipaggiate di un divisore controllato per la tornitura.

A richiesta, è possibile dotare entrambe le aree di sistemi di carico e scarico pezzi.

CARICATORE/SCARICATORE AUTOMATICO

• Lunghezza max. caricabile: 850 mm
• Lunghezza min. caricabile: 250 mm, opt. 100 mm
• Sezione max. del pezzo caricabile: 120 x 120 mm
• Sezione min. del pezzo caricabile: 40 x 40 mm

​ASSE DI TORNITURA

Dispositivo punta/contro punta completamente controllato da CN:

• Lunghezza max. caricabile 1200 mm (in manuale)
• Lunghezza max. caricabile 850 mm (con caricatore)
• Sezione max. caricabile in automatico: 120 x 120 mm
• Sezione min. caricabile in automatico: 40 x 40 mm
• Diametro max. caricabile manualmente: 150 mm
• Posizionatori per carico manuale

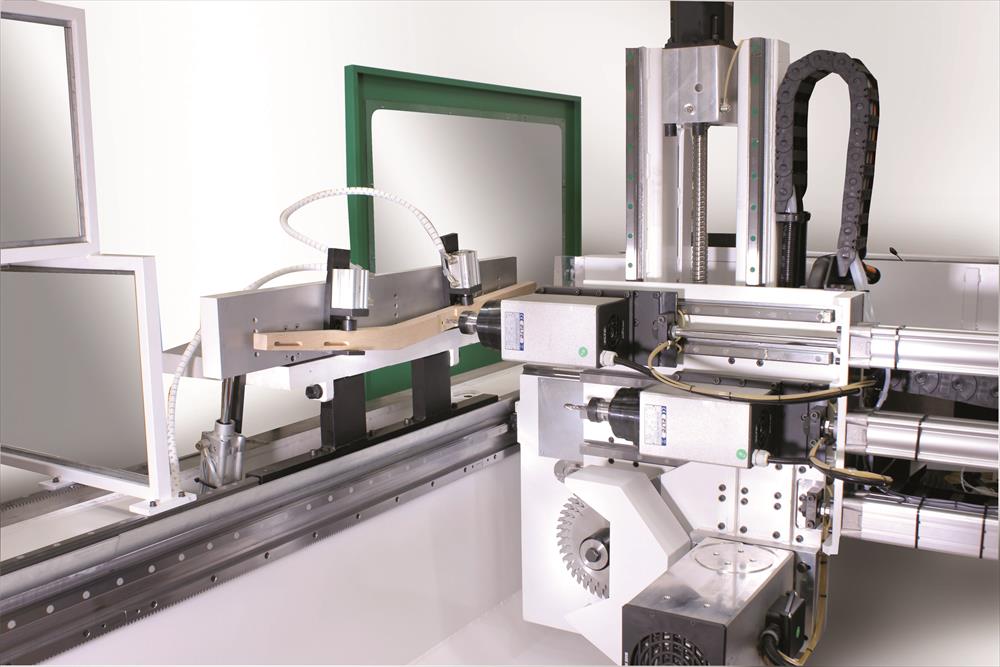

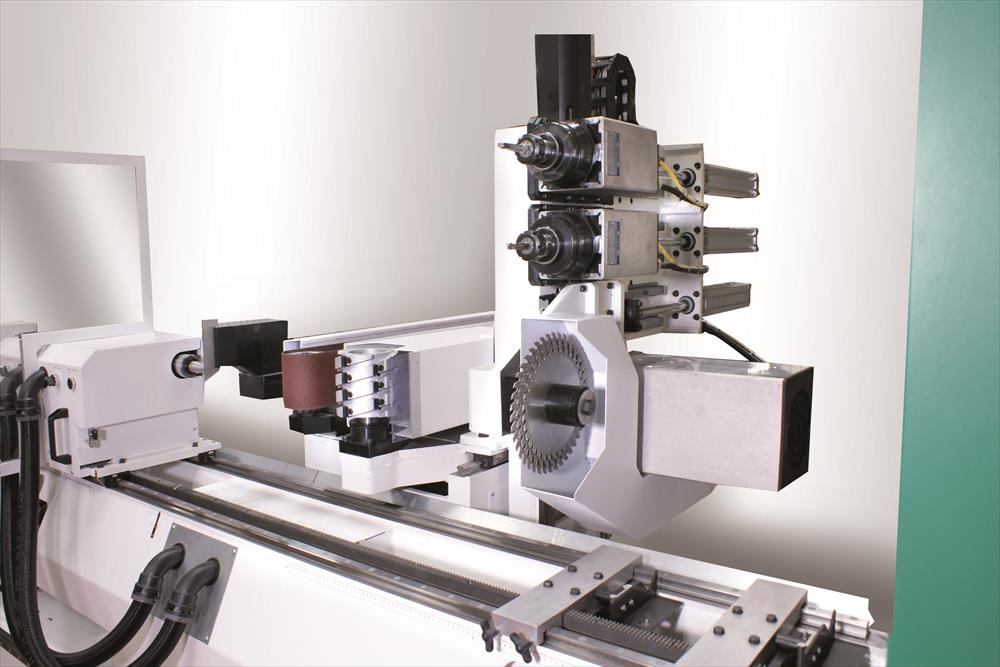

Unità operatrici:

A. GRUPPO ELETTROMANDRINI

• N. 2 Elettromandrini da 4.5 Kw
• Attacco pinze ER 32
• N. 2 inverter

B. GRUPPO LAMA

• Motore da 8.5 Kw
• Inverter
• Diam. max. lama: 250 mm
• Diam. albero lama: 35 mm

C. GRUPPO FRESA

• Motore da 11 Kw
• Inverter
• Diametro fresa: 140 mm
• Altezza fresa: 120 mm
• Diametro albero fresa: 40 mm

D. GRUPPO LEVIGATORE ORIZZONTALE

• Motore da 3 Kw
• Inverter (opzionale)
• Diametro tampone: 100 mm
• Altezza tampone: 120 mm
• Diametro albero tampone: 30 mm
• Movimento oscillante della carta abrasiva

E. UNITA' PORTA SGORBIA

F. GRUPPO LEVIGATORE VERTICALE

• Motore da 0.5 Kw
• Inverter (opzionale)
• Larghezza rulli: 40 mm
• Sviluppo carta abrasiva: 850 mm



Software e programmazione

Inserimento dati tramite USB o linea ethernet

Easywood software:

• Software di programmazione fino a 5 assi interpolati
• Importazione file dormato DXF,DWG,IGS,STEP, etc.
• Ottimizzatore dei tempi di lavorazione
• Editor programmi ISO

Icaro:

Modulo aggiuntivo per la rappresentazione con grafica 3D dei movimenti della macchina.

Optional:

• Scanner 3D
• Sistema di digitalizzazione
• Data logger: applicazione per campionamenti sui dati di produzione
• Kit service remoto: per controllo remoto del macchinario al fine di ridurre i fermi macchina e aumentare la produttività



Dati tecnici:

Corsa longitudinale asse X, 3400 mm

Corsa trasversale asse Y, 240 mm

Corsa verticale asse Z, 250 mm

Rotazione asse A-B (tornio) illimitato

Velocità max. in rapido 75 mt/min

N. 2 Elettromandrini 4.5 Kw - 18.000 rpm

N. 1 Unità a tornire 8.5 Kw - 6.000 rpm

N. 1 Unità a fresare 11 Kw - 9.000 rpm

N. 1 Unità a levigare orizzontale 3 Kw - 3.000 rpm

N. 1 Sgorbia inclusa

N. 1 Unità a levigare verticale 0.5 Kw - 3.000 rpm

Peso Netto 2500 Kg

Ingombro 4500 x 2500 x 2000 mm
