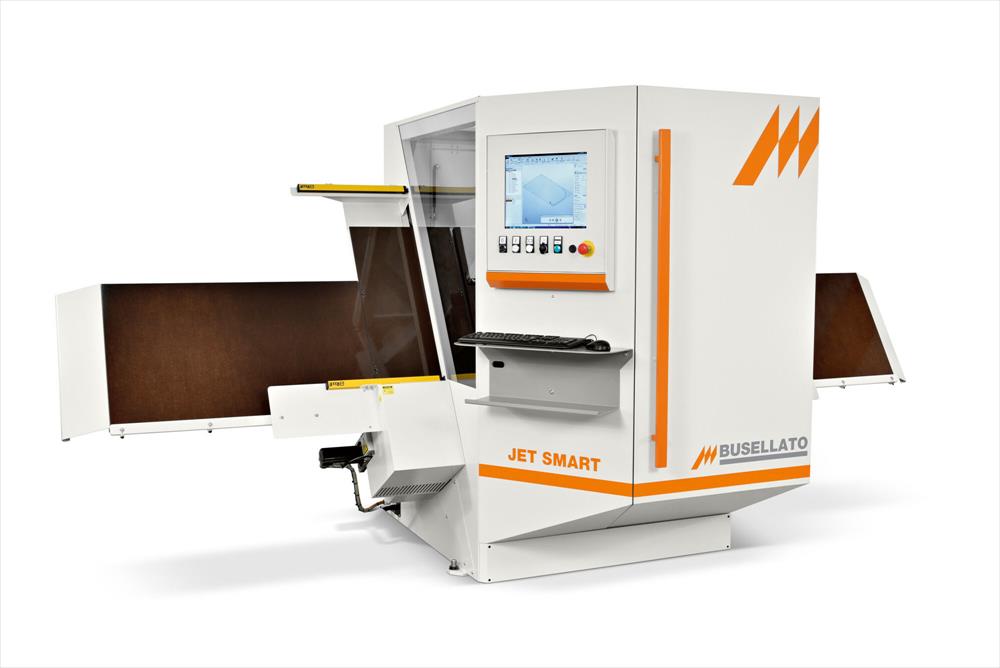

Centro di foratura a CNC Jet Smart Busellato nuovo

Centro di lavoro CNC Busellato Jet Smart

Caratteristiche generali

Centro di foratura a controllo numerico con piano di lavoro a portale fisso e pezzo mobile per la lavorazione di:

• Foratura verticale sulla superficie del pannello
• Foratura orizzontale sui quattro lati del pannello
• Fresatura con fresa a disco integrata in direzione “X”
• Fresatura verticale generica

Dotazioni standard

Basamento e piano di lavoro

• Basamento in acciaio saldato
• Quadro elettrico integrato nel basamento
• Piano in materiale fenolico con scanalature per foratura passante
• Supporti laterali per pezzi lunghi
• Lubrificazione automatica centralizzata controllata da centralina elettronica
• Accostatore automatico con ruote a tutta larghezza
• Misuratore automatico larghezza pannello (dimensione Y), con controllo congruenza, collisioni e blocco macchina in caso di errore

Montante e gruppo operatore

• Montante con struttura a portale in acciaio scatolato
• Gruppo operatore con 12 mandrini verticali, 6 orizzontali, lama integrata
• Versione con elettromandrino verticale (cambio utensile manuale) disponibile

Testata di foratura

• Mandrini verticali e orizzontali indipendenti in lega di alluminio
• Movimenti su guide lineari con ricircolo di sfere precaricati
• Chiocciola precaricata per trasmissione assi
• Gestione digitale con motori brushless
• Moltiplicatore di pressione asse Z
• 12 mandrini verticali (7X – 5Y) a interasse 32 mm
• 2 testine orizzontali in X (bimandrino) a interasse 32 mm
• 1 testina orizzontale in Y (bimandrino) a interasse 32 mm
• Attacco punte tipo Weldon Ø10 mm (max lunghezza 70 mm)
• Lama integrata Ø125 mm orientata in X
• Potenza motore 2,2 kW
• Corsa ON/OFF mandrini verticali e lama: 60 mm
• Corsa ON/OFF testine orizzontali: 75 mm

Movimentazione

• Bloccaggio pezzo tramite pinza CNC con posizionamento automatico sequenziale
• Sensore taratura X per correzione automatica lunghezza pannello
• Battuta di zero programmabile in Y direttamente sulla testa operatrice

Elettromandrino (solo versione B)

• Potenza 5,5 kW (7,5 HP) – 18.000 rpm max (S6)
• Attacco pinza ER32 (2–20 mm)
• 1 pinza elastica D15–16 mm + ghiera di bloccaggio
• Diametro max utensile: 20 mm
• Bocca aspirazione D60 mm
• Raffreddamento tramite ventola coassiale
• Nota: non è possibile fresare il lato dove agisce la pinza. Min. distanza fresa–bordo: 35 mm. Richiesti utensili adatti a 18.000 g/min.

Controllo numerico

• PC industriale con Windows, software “Wave” dedicato
• Schermo LCD 17”, tastiera QWERTY
• Interfaccia in 5 lingue
• Multitasking: uso del software anche a macchina in lavorazione
• Grafica configurazione testa e utensili
• Override doppio su velocità
• Import DXF/ASCII 2D, editor guidato, macro, sottoprogrammi
• Simulazione, barcode, autodiagnosi e messaggi d’errore in lingua

Teleassistenza (Teleservice)

• Collegamento remoto al PC macchina via Internet
• Visualizzazione interfaccia operatore
• Diagnostica segnali, backup e trasferimento dati
• Upgrade software macchina e interfaccia

Caratteristiche tecniche

• Lunghezza pannello lavorabile: min. 200 mm / max. 3.050 mm
• Larghezza pannello lavorabile: min. 70 mm / max. 900 mm
• Spessore pannello lavorabile: min. 10 mm / max. 60 mm
• Velocità assi X/Y: max. 40 m/min
• Mandrini verticali: 12 (7X – 5Y)
• Mandrini orizzontali: 6 (2+2X – 2Y)
• Velocità mandrini: 4.200 g/min
• Lama integrata: Ø125 mm – 5.400 g/min
• Potenza foratura: 2,2 kW
• Attacco utensile: Ø10 mm cilindrico
• Potenza installata: 17–21 kVA
• Consumo aria compressa: 450 NL/ciclo
• Velocità aria aspirazione: 30 m/sec
• Peso macchina: 1.350 kg

Configuratore – Busellato Jet Smart

Prezzo base: € 61.297,00

Optional disponibili

Totale configurato: € 61.297,00
