Codice prodotto: AP645

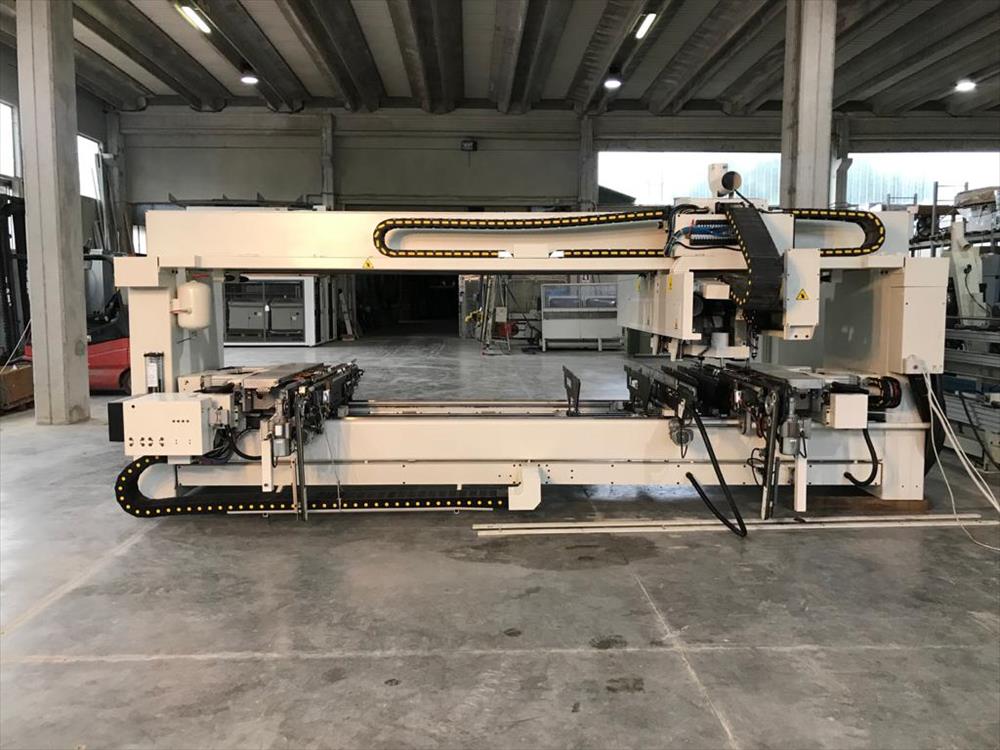

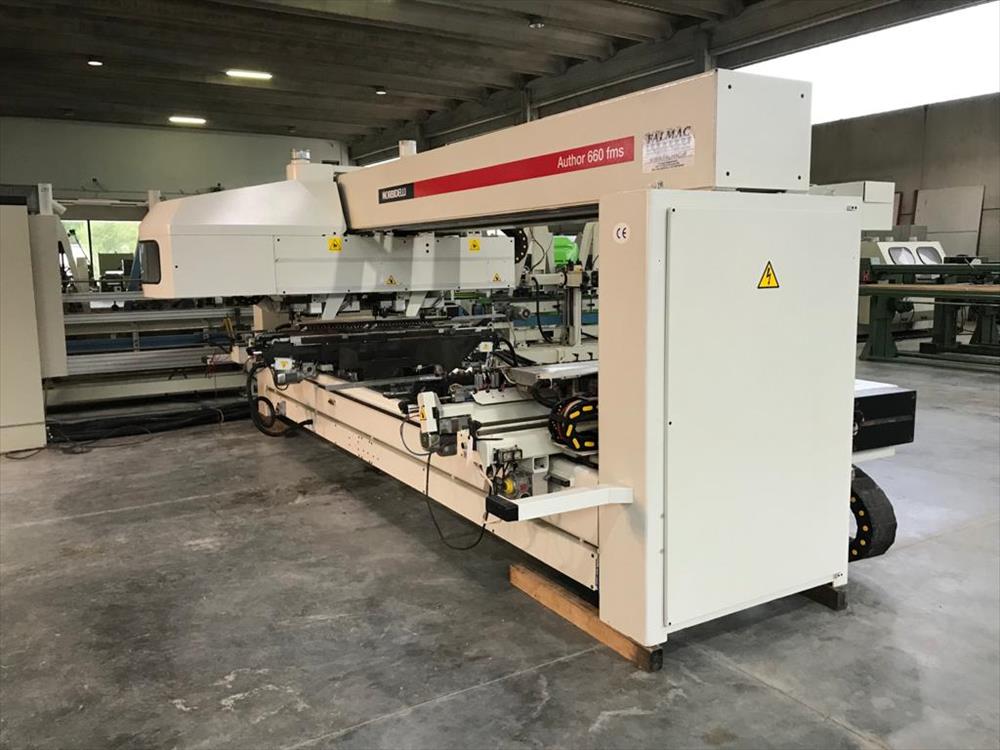

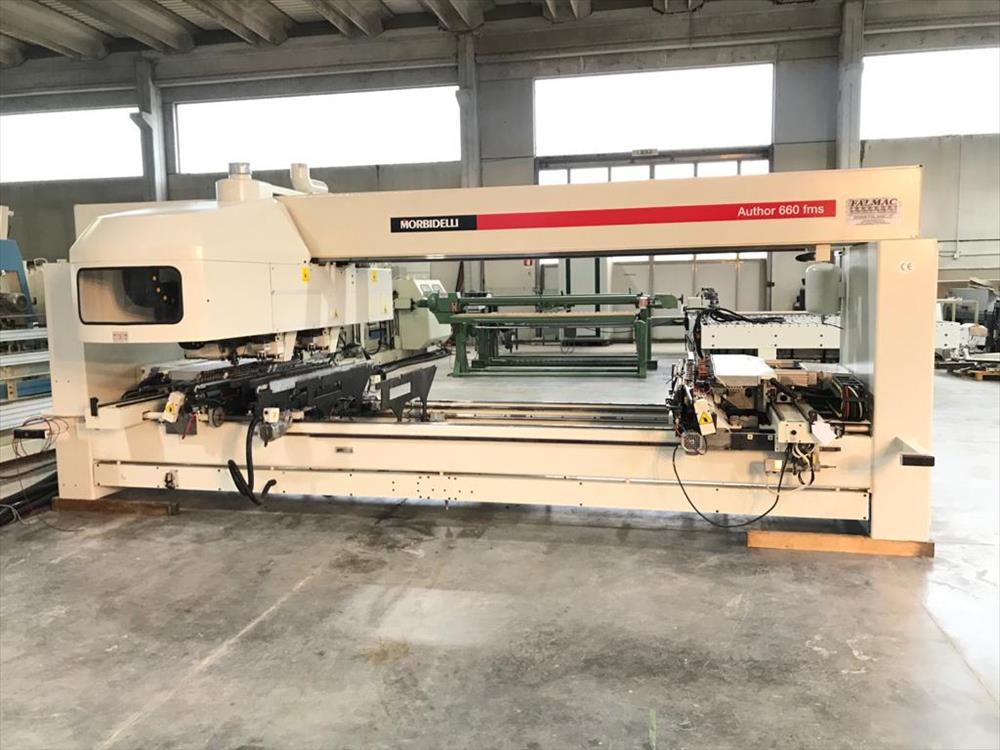

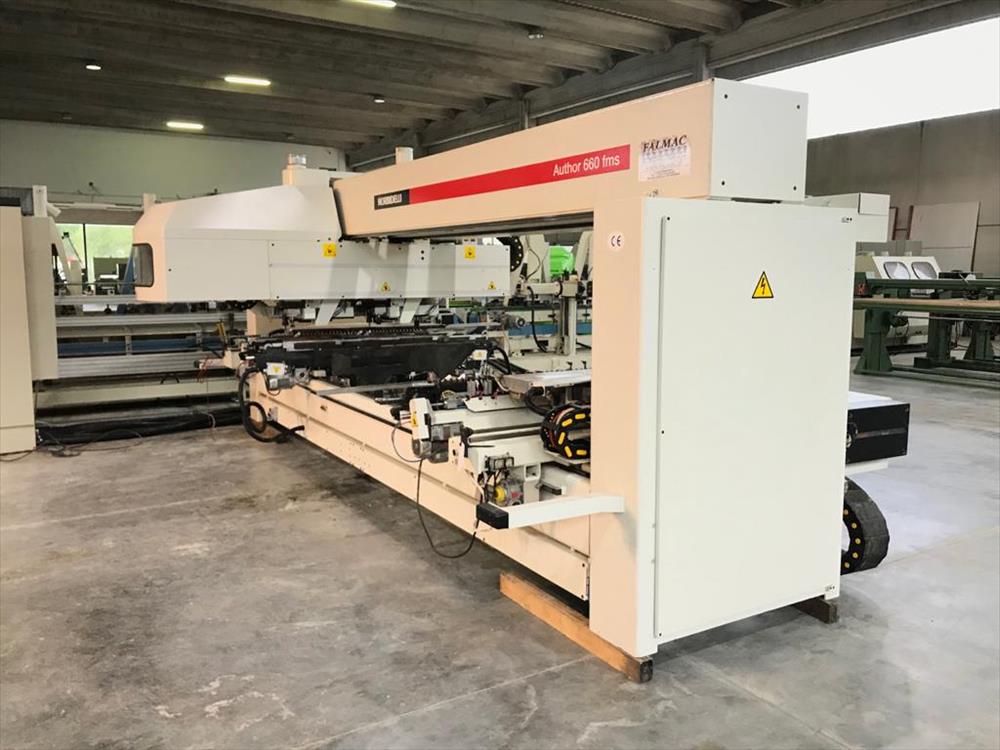

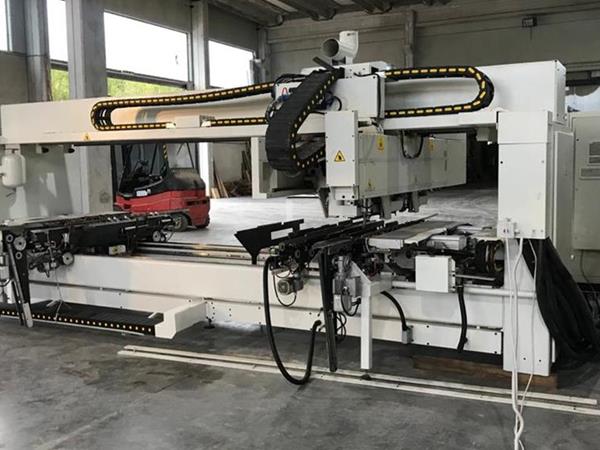

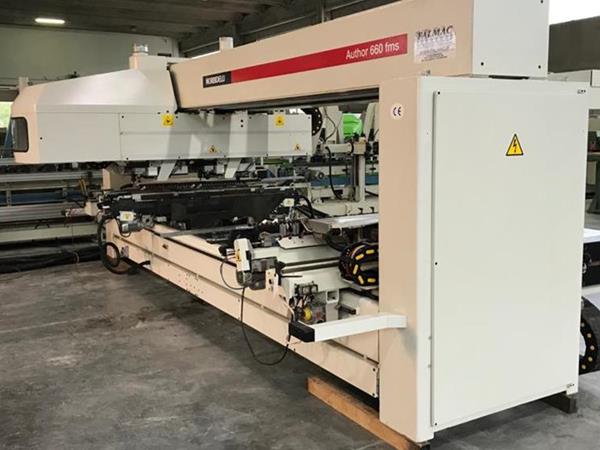

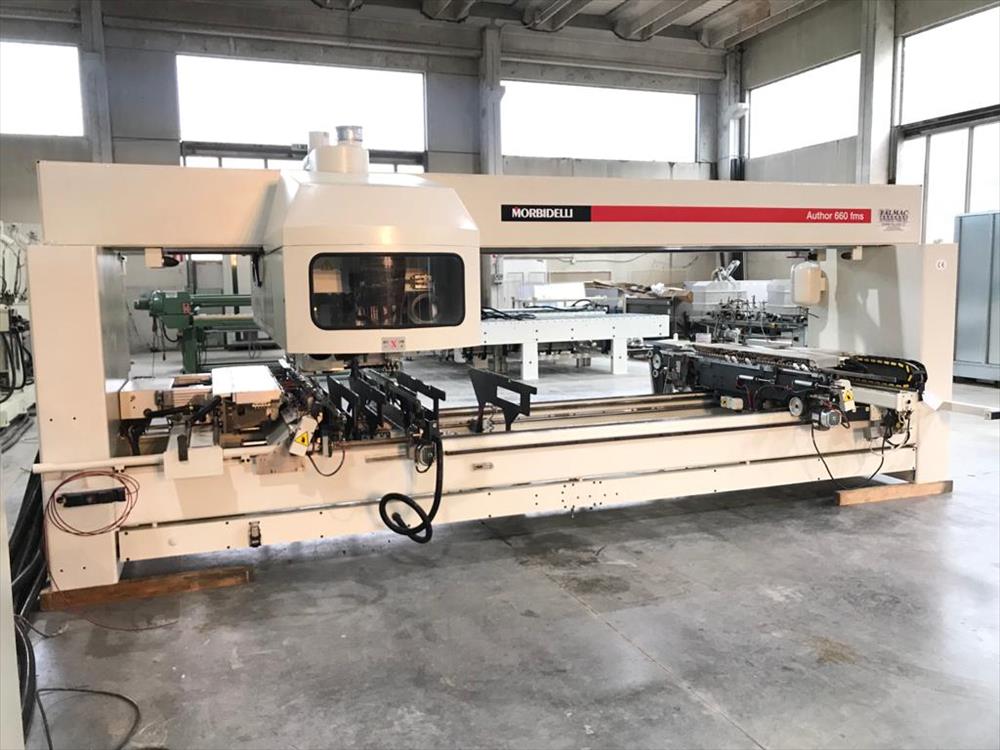

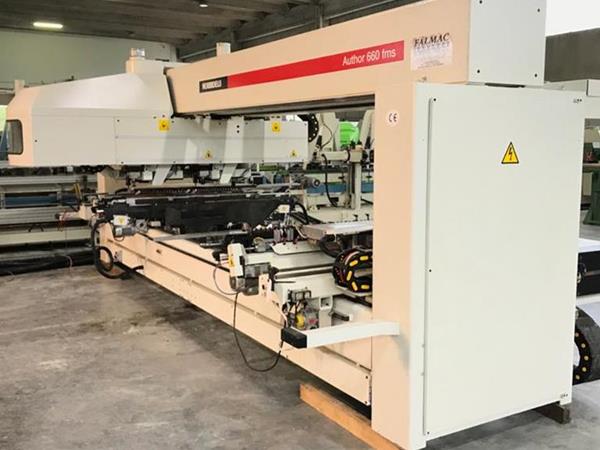

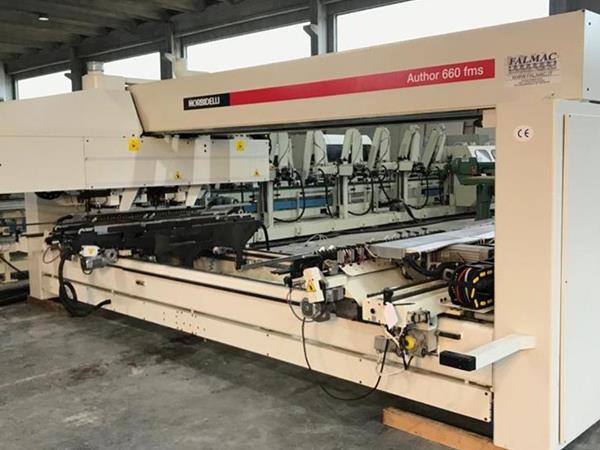

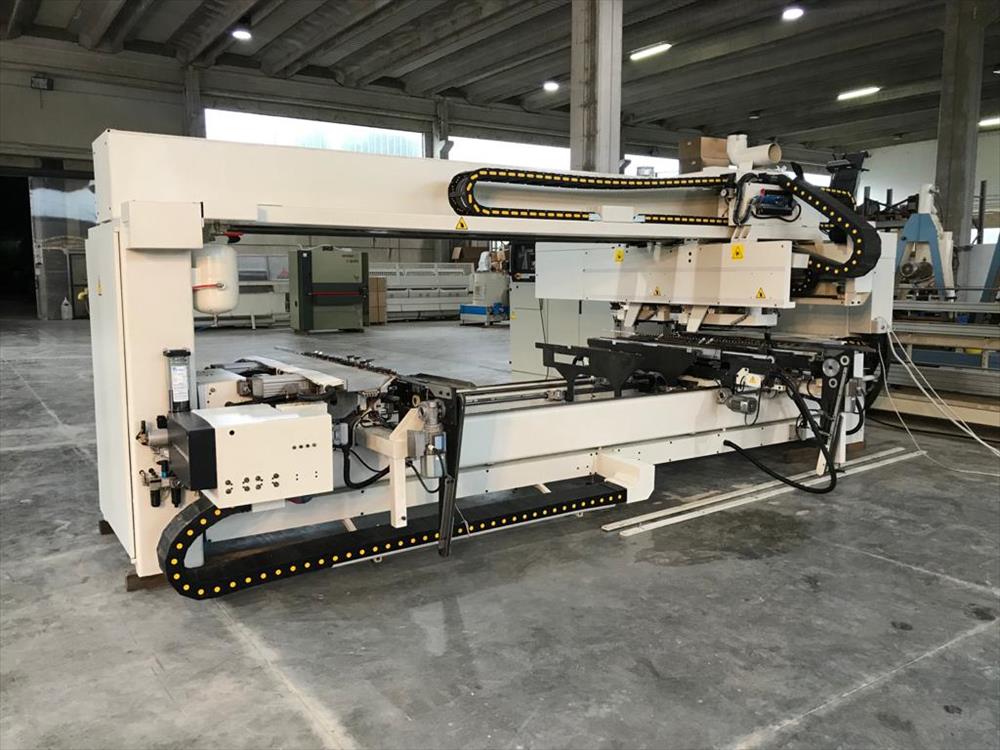

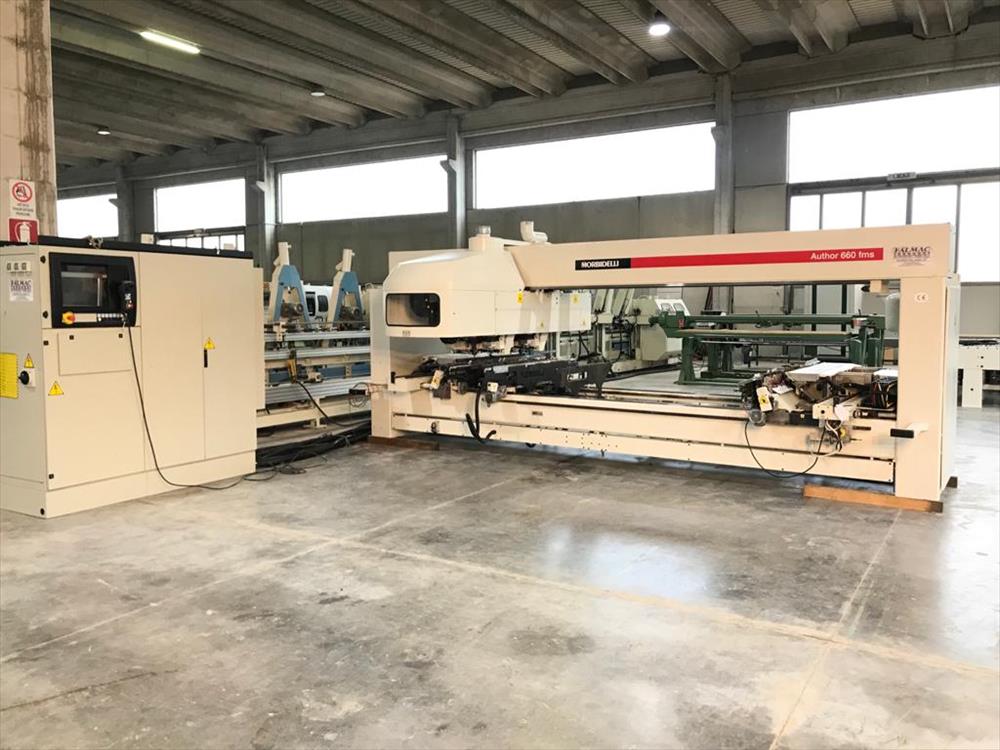

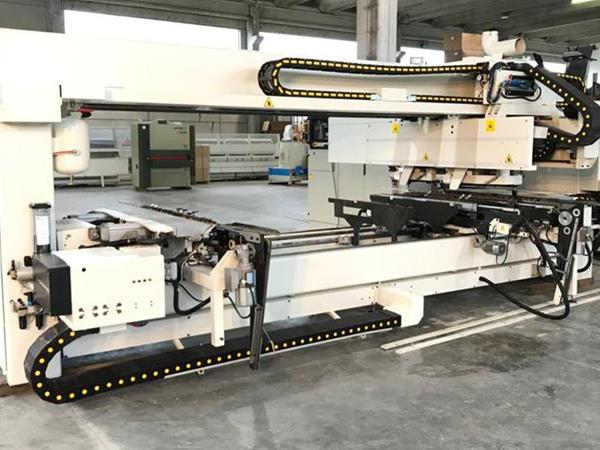

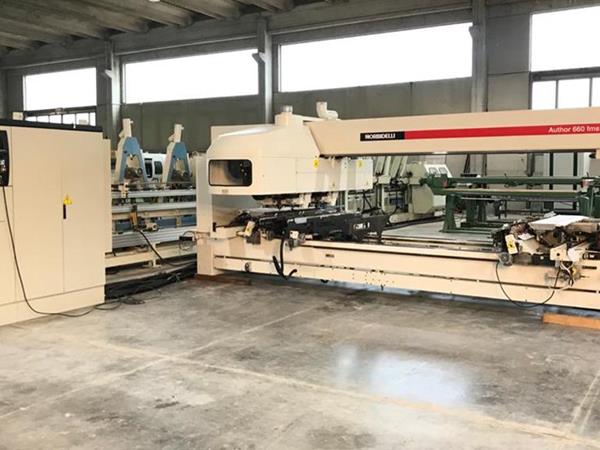

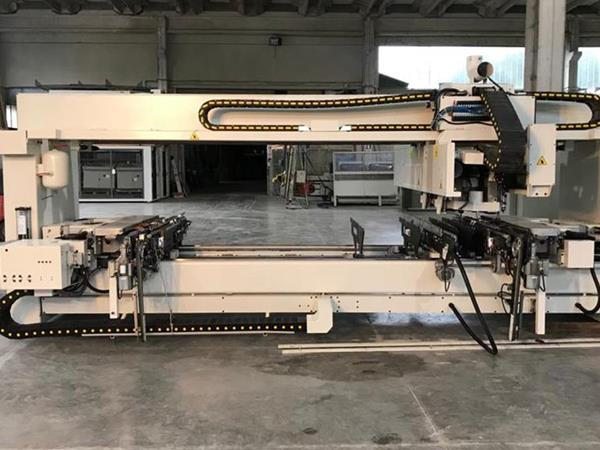

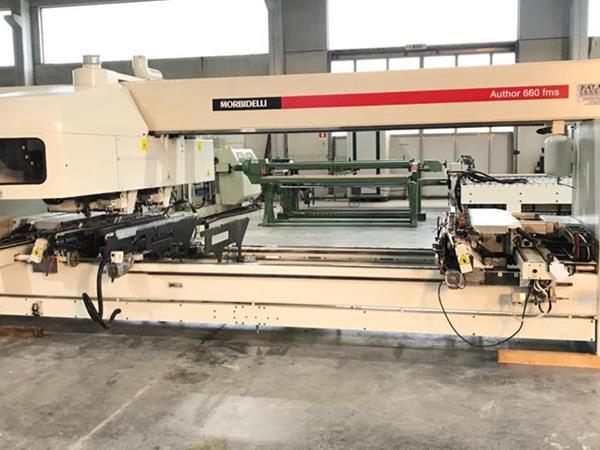

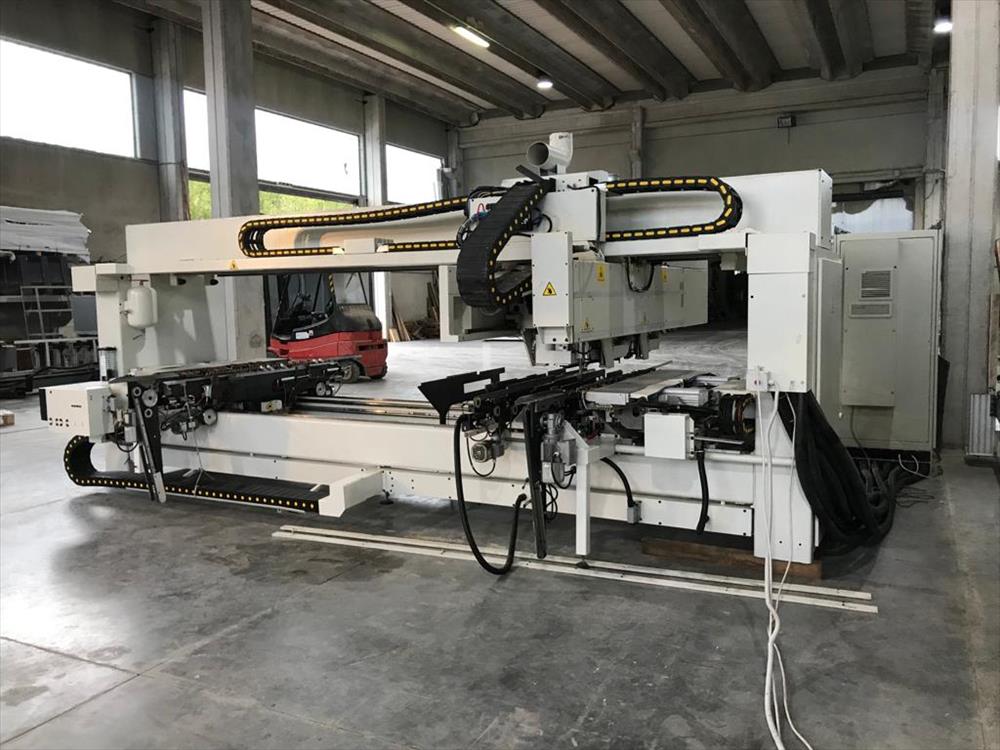

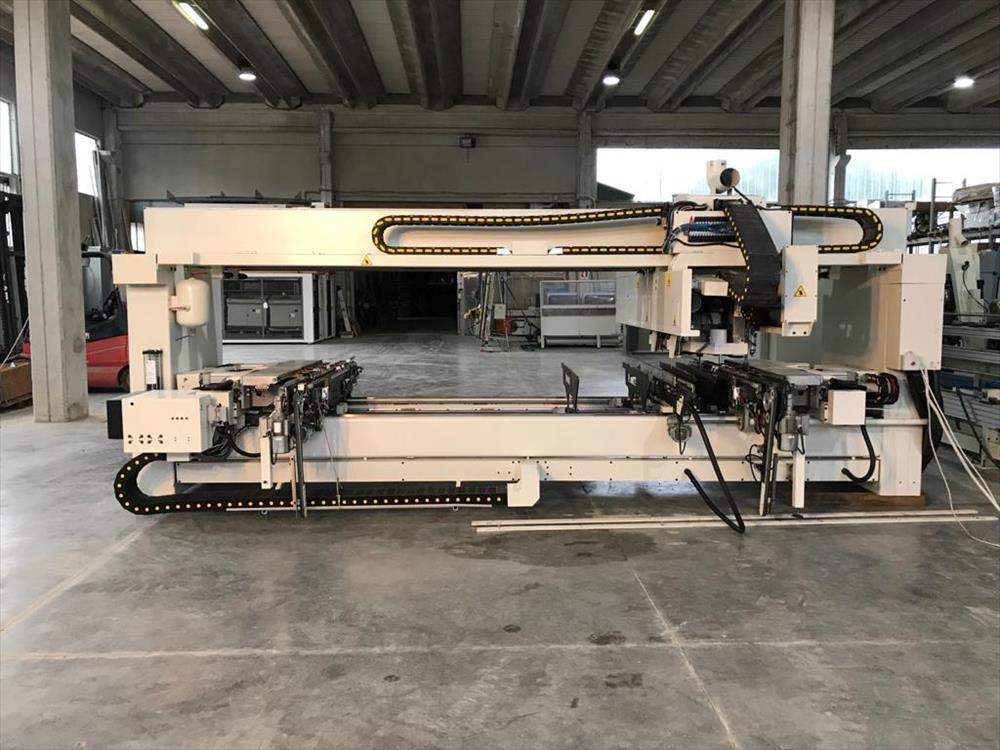

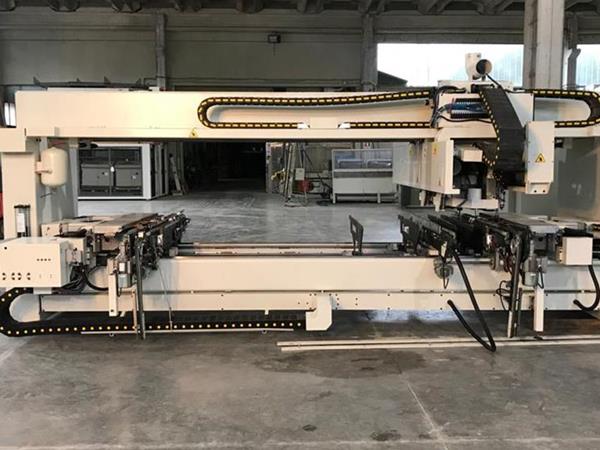

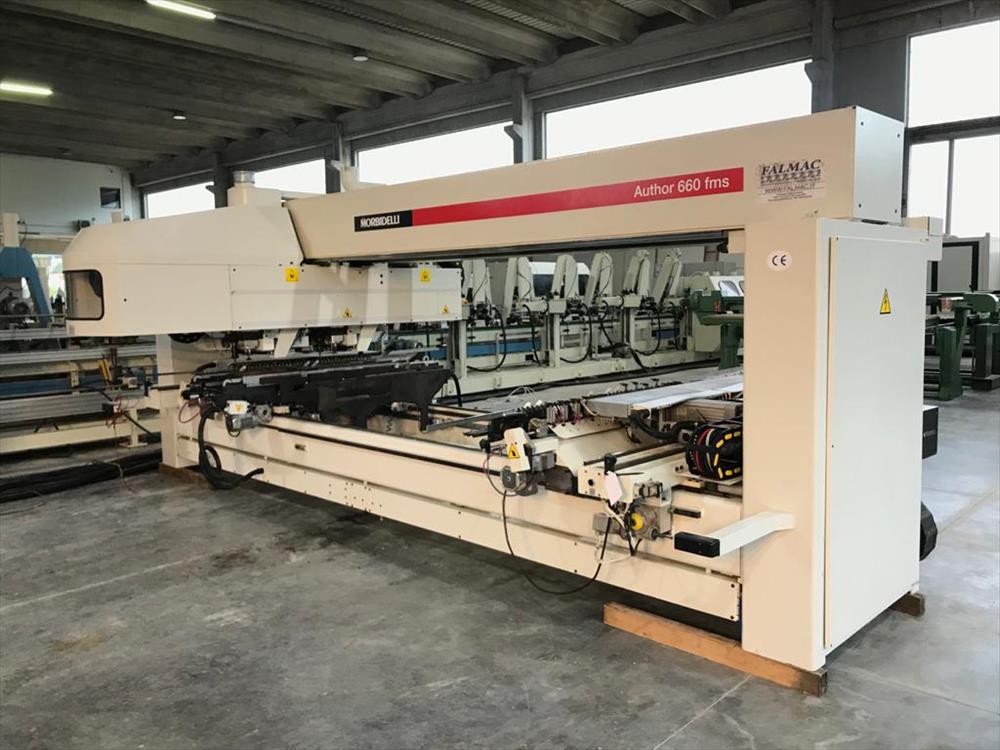

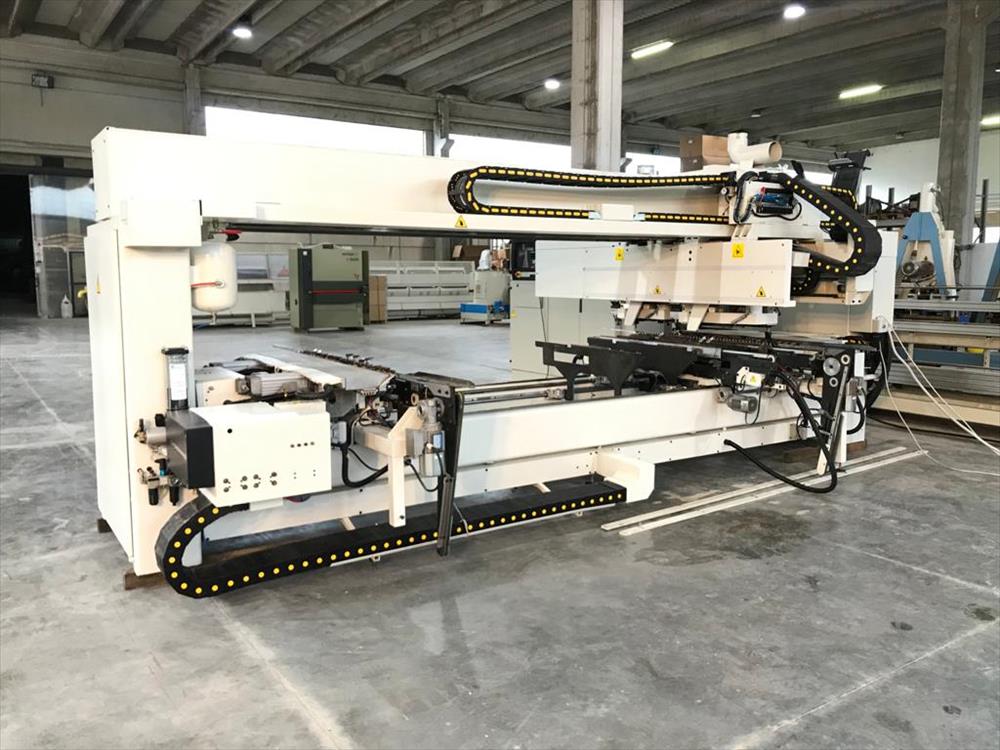

Centro di lavoro Morbidelli
Modello Author 660 FMS
Anno 2003 (C E)
Descrizione parti principali
La macchina è composta dalle seguenti parti:

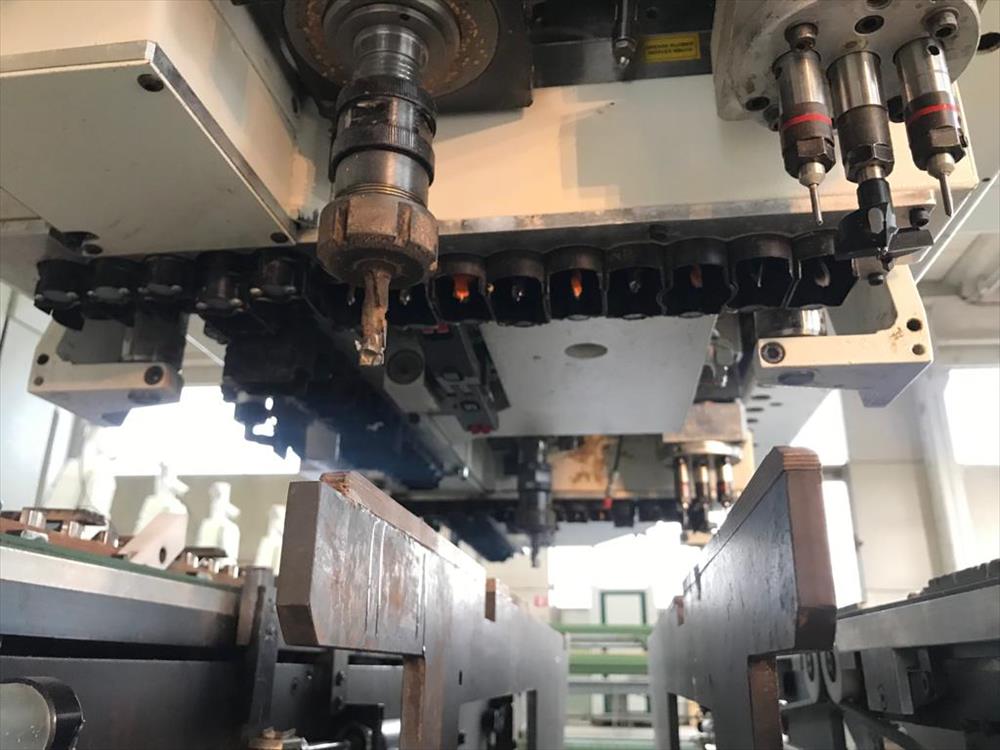

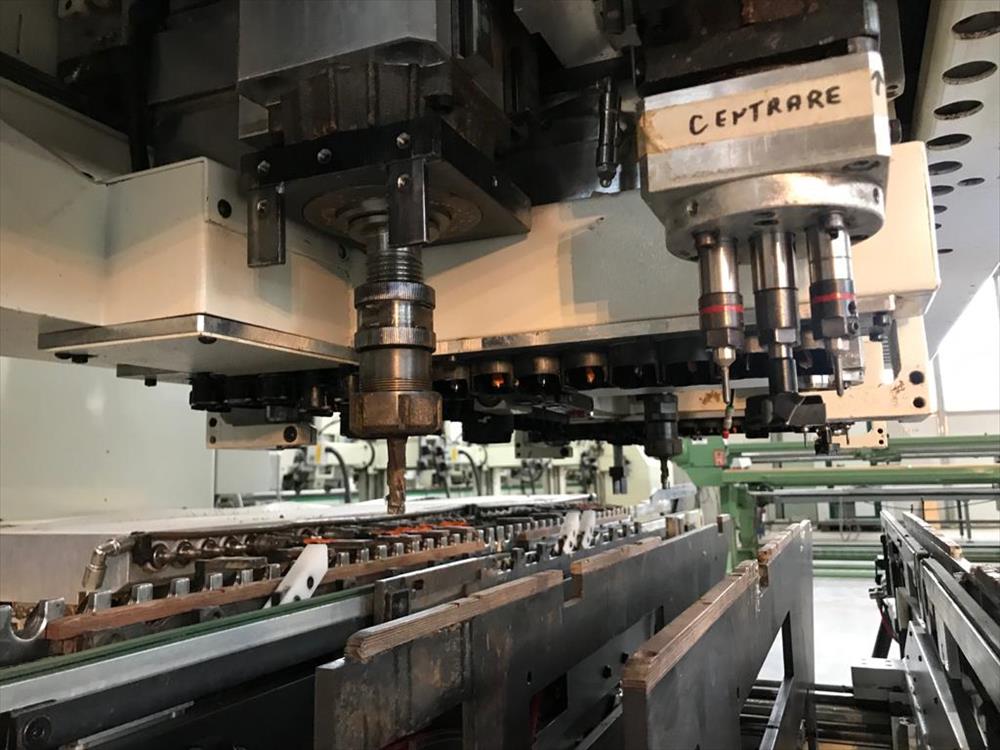

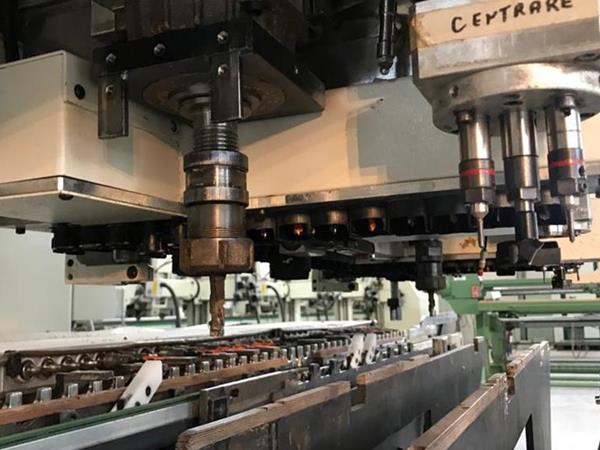

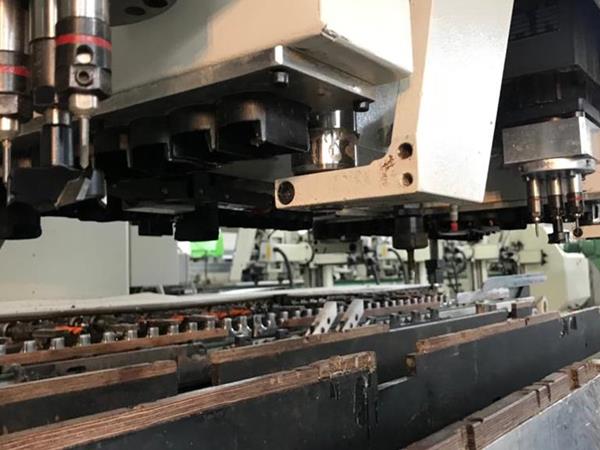

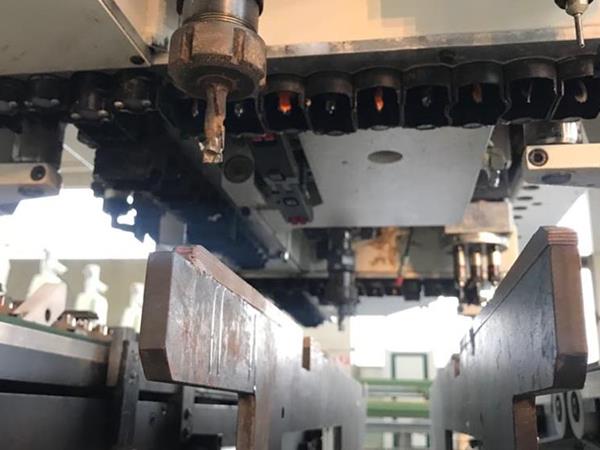

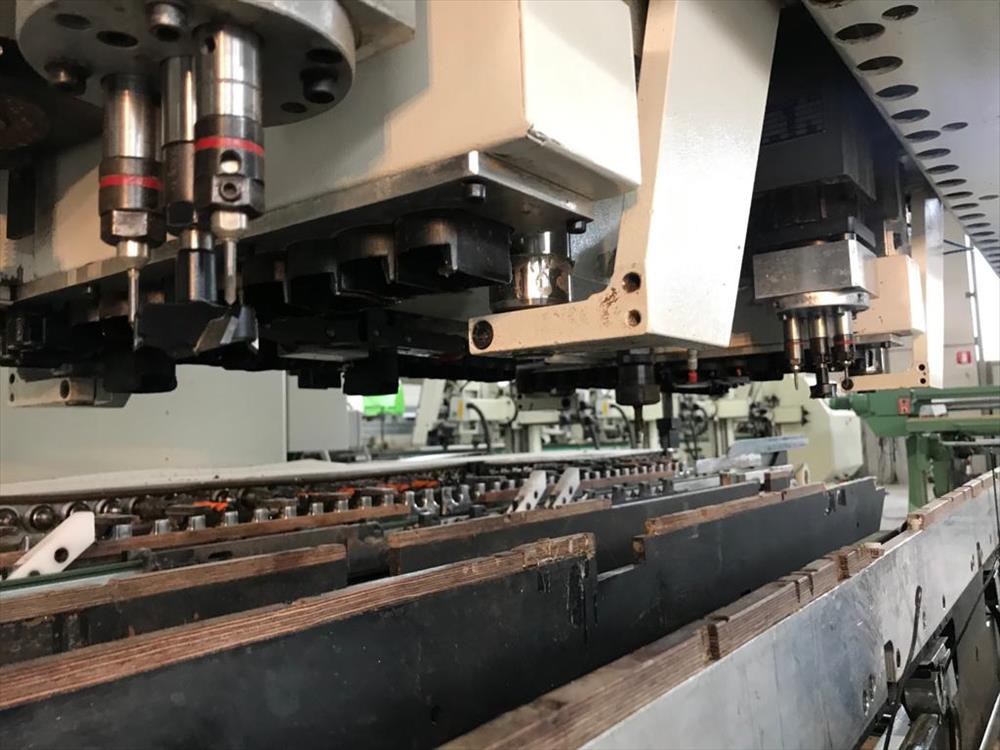

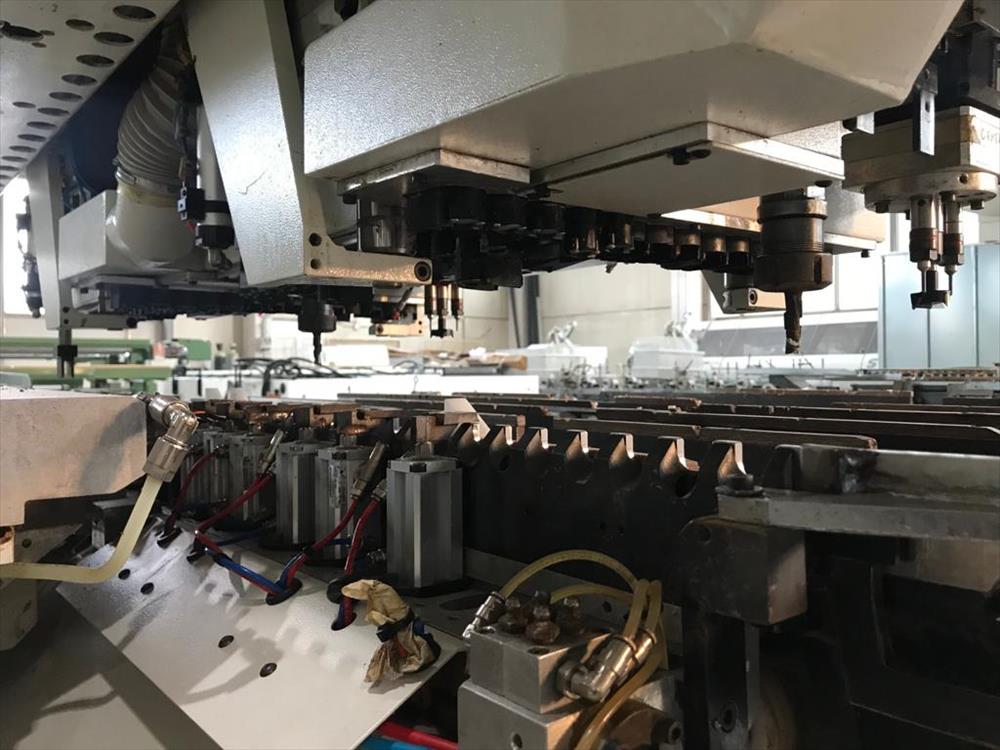

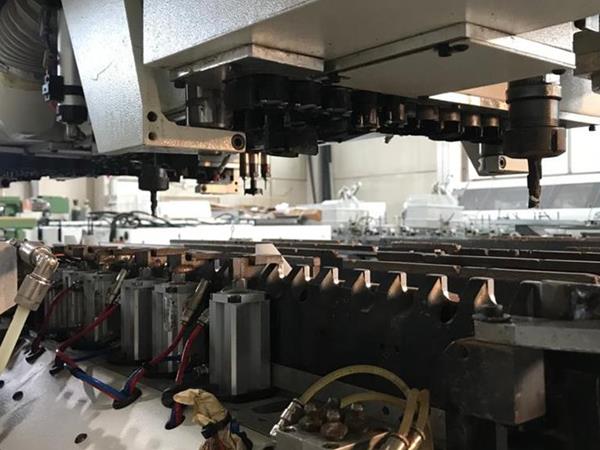

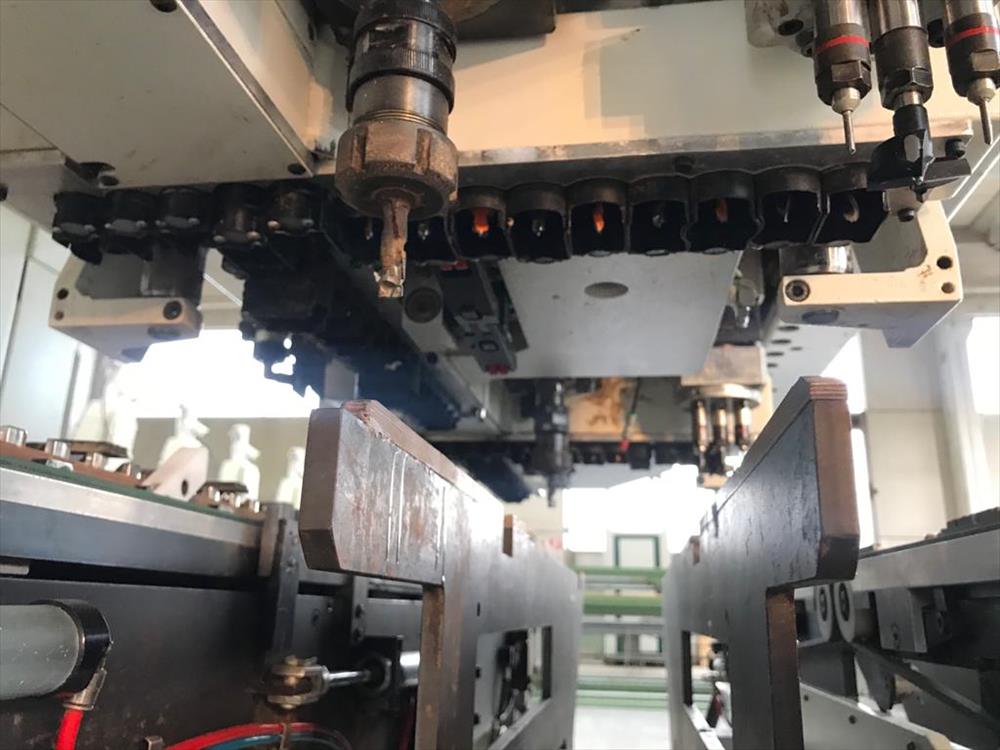

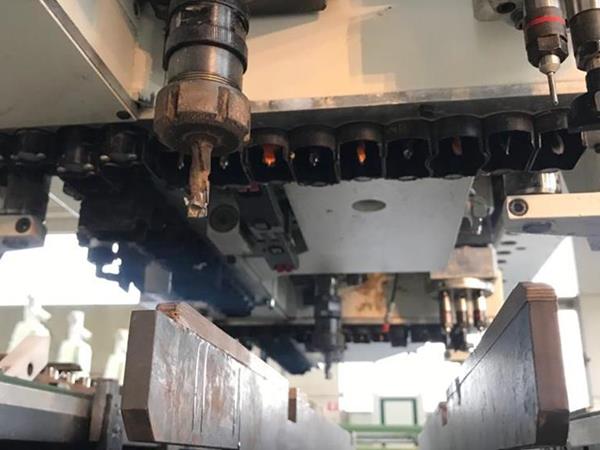

Carro mobile sospeso sul trave superiore completo di due teste di foratura a 29 mandrini verticali indipendenti (16 in senso Y e 14 in senso X), e 1 mandrino orizzontale in senso Y (per forature posteriori)

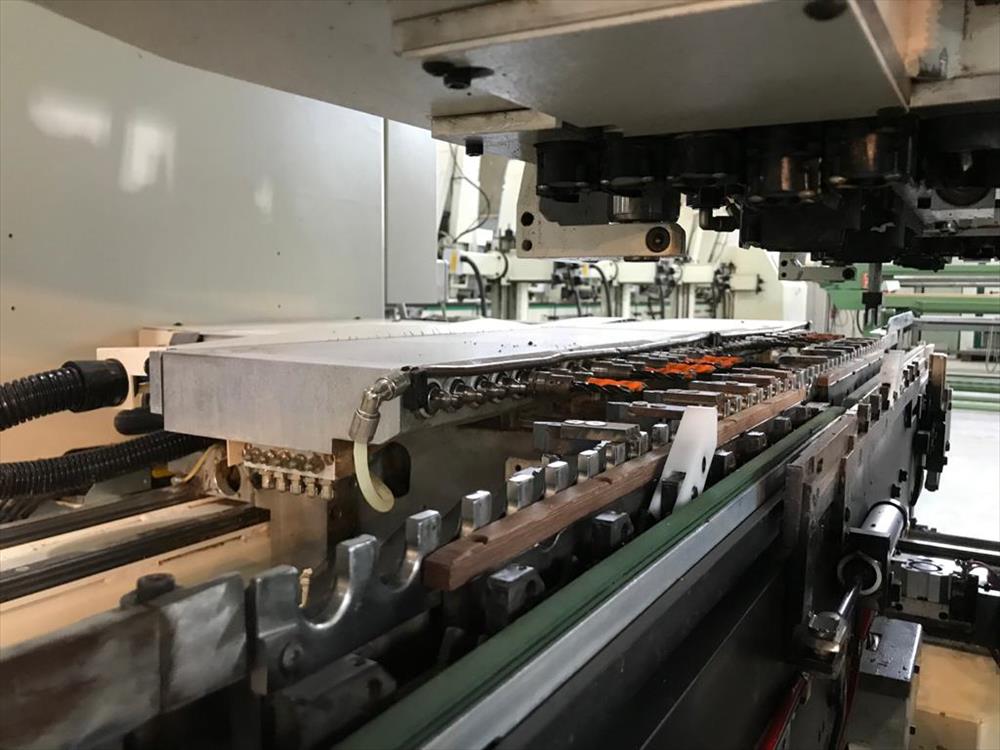

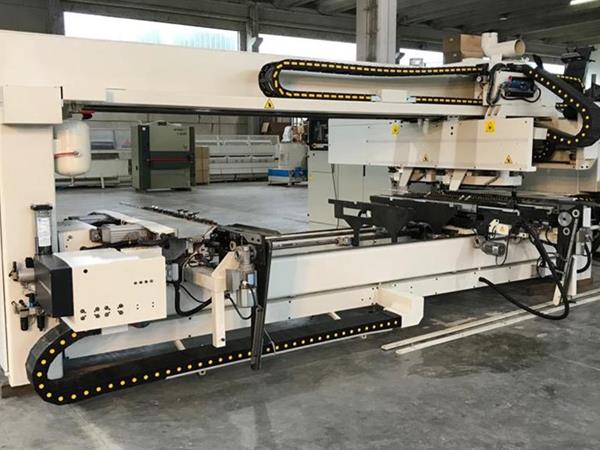

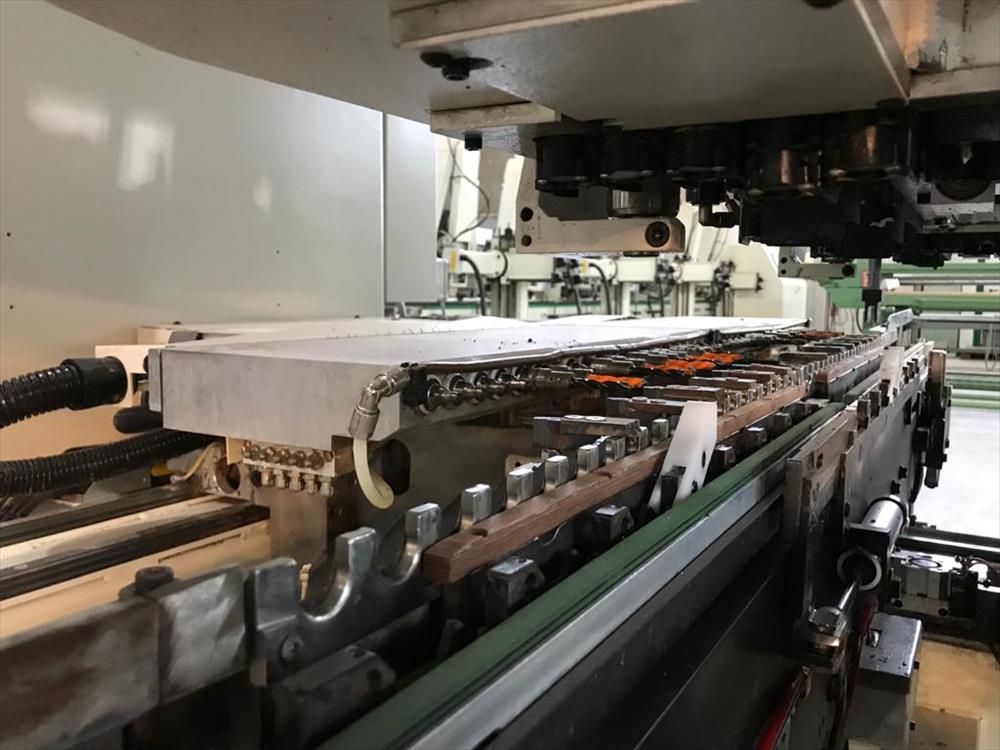

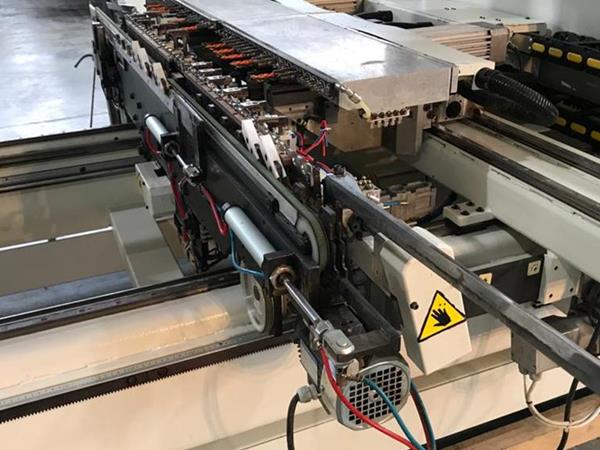

Trasportatori a cinghie (2 laterali ed 1 centrale)

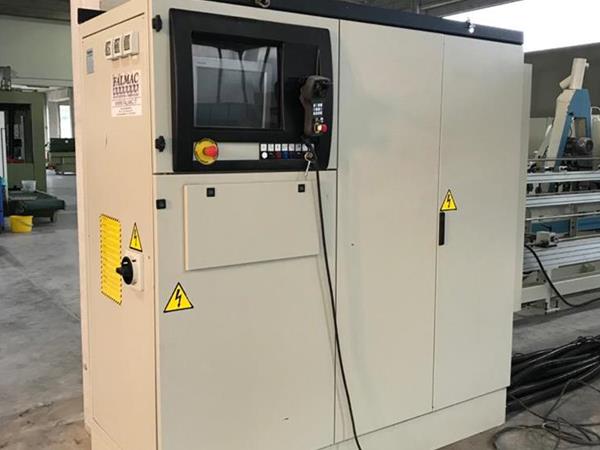

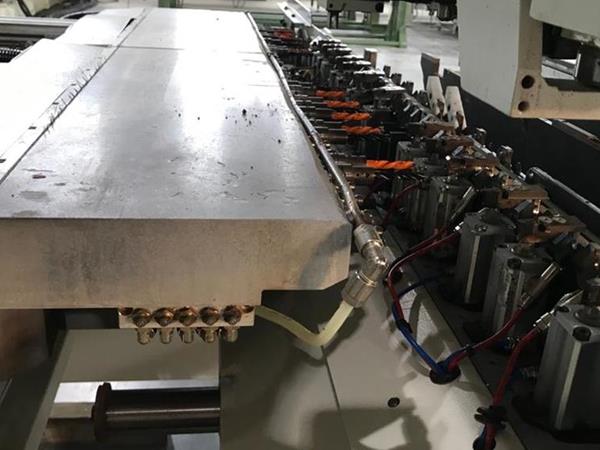

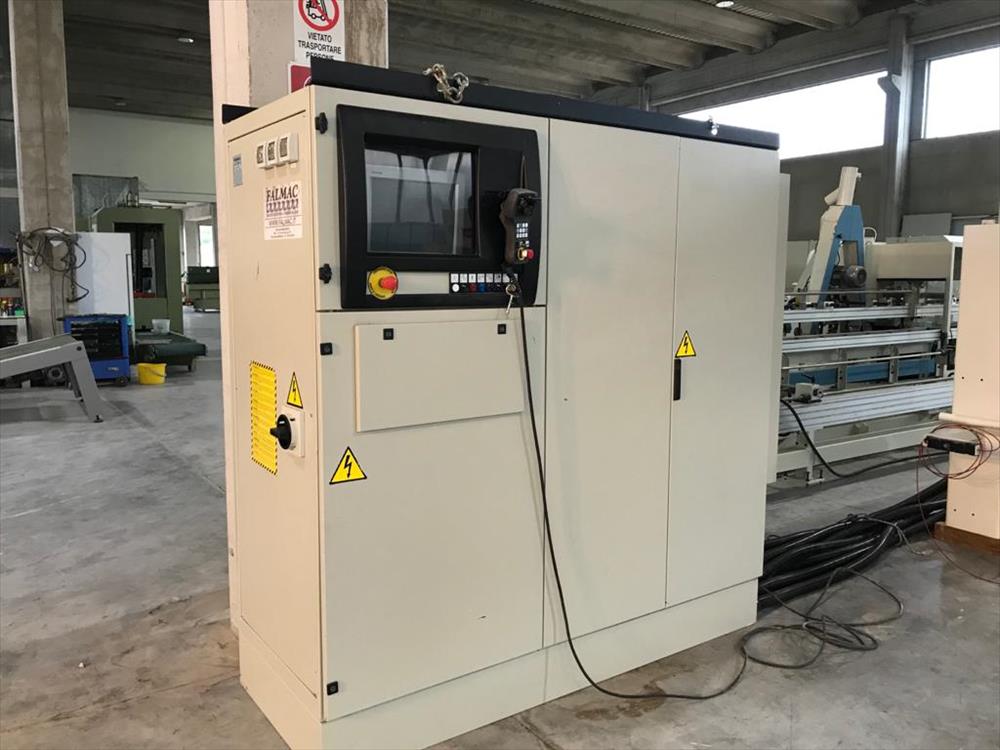

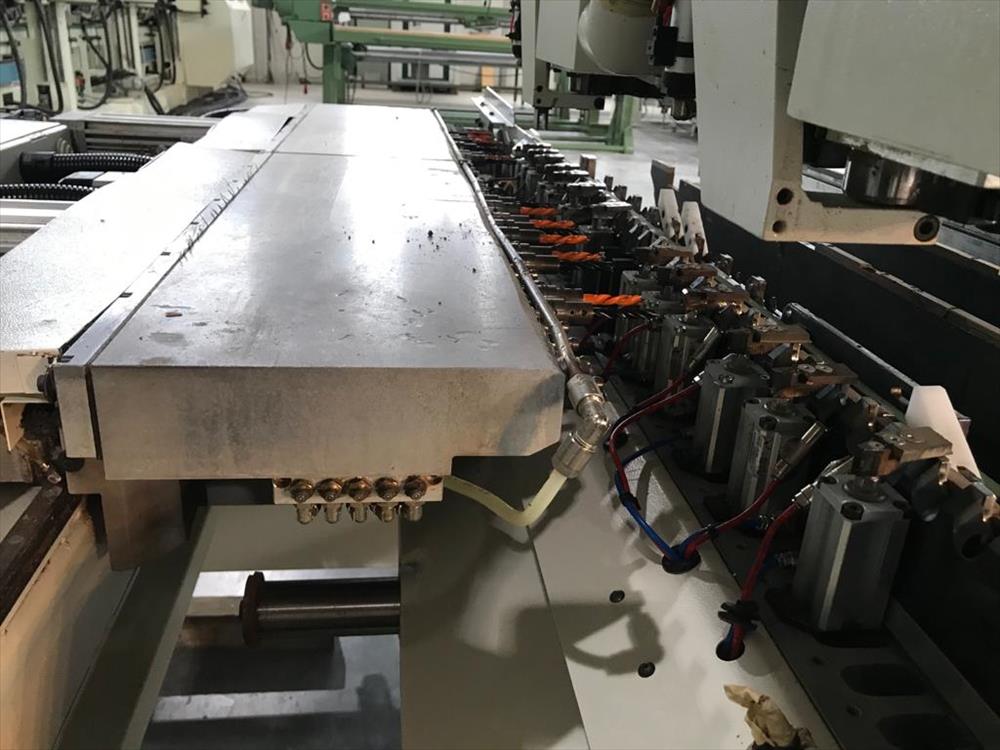

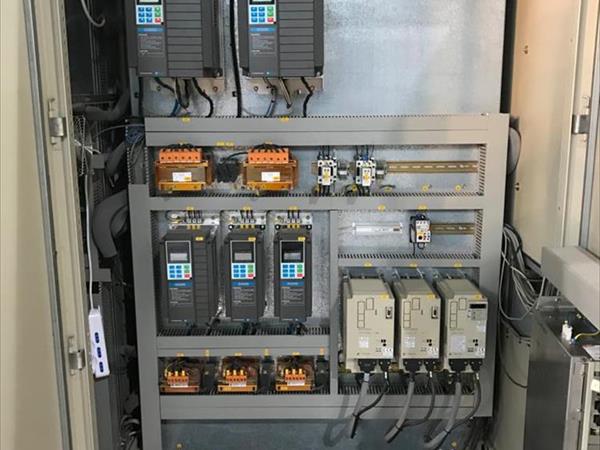

Piani di appoggio pezzi (4 piani con movimentazione manuale) - Apparecchiatura elettrica separata dalla macchina
Optional installati:

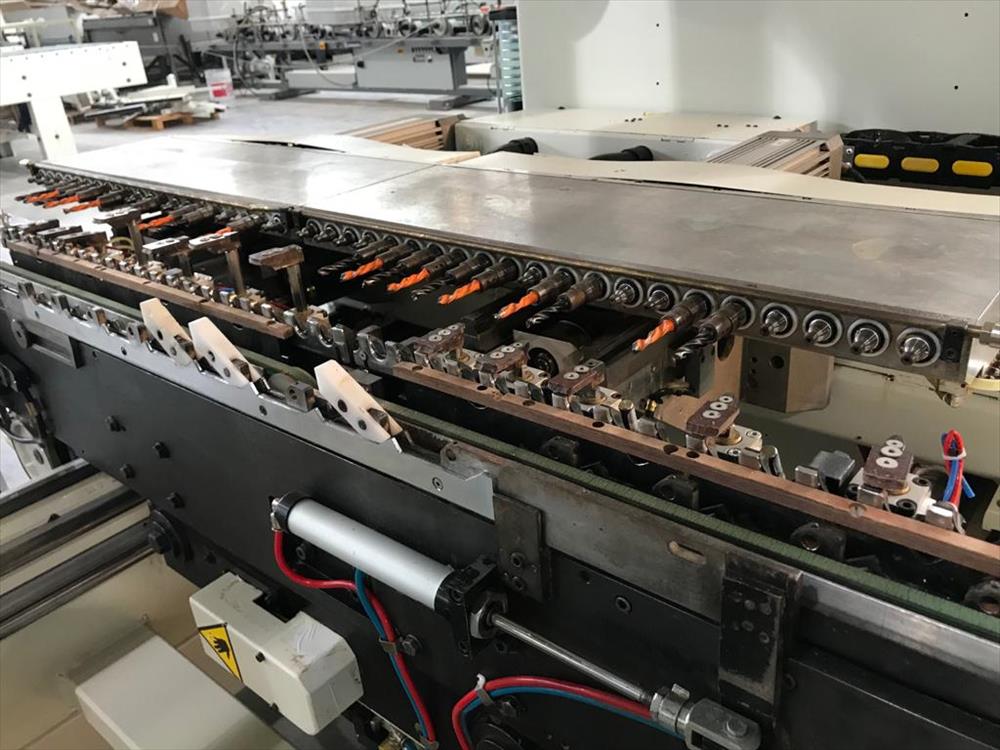

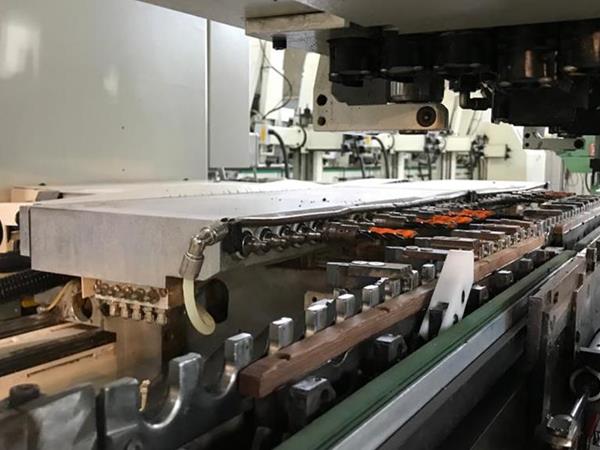

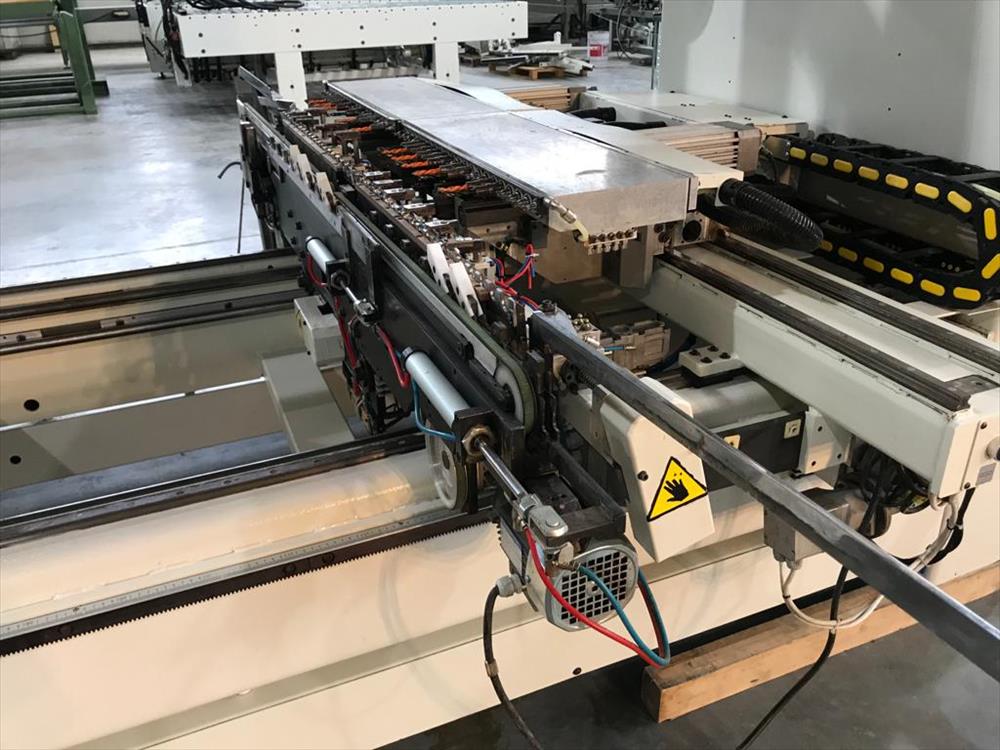

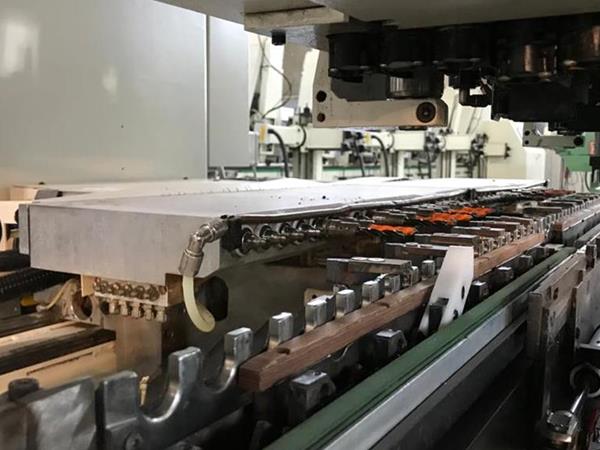

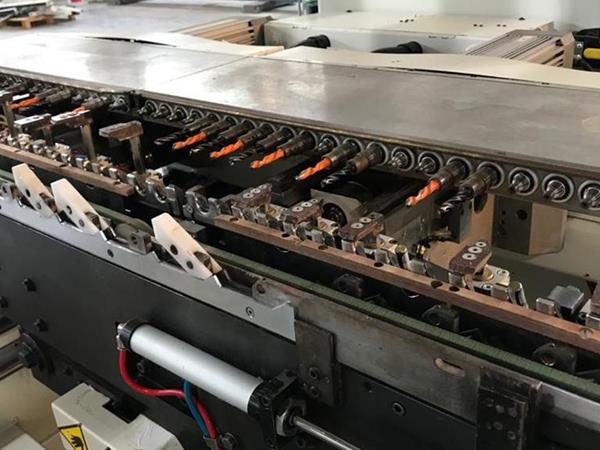

Gruppi di foratura orizzontali laterali completi di due teste a 21 mandrini indipendenti
Gruppi di fresatura verticali con attacco MK2
Gruppi di foratura per cerniere
Dispositivo per il posizionamento automatico dei piani di lavoro
Dati tecnici:
Larghezza massima foratura orizzontale: 3100 mm
Larghezza minima foratura orizzontale 250 mm
Spessore massimo pannelli 40 mm
Spessore minimo pannelli 12 mm
Altezza piano di lavoro 900 mm
Coppia motore ( N m )
Asse X 8,34
Asse Y 5.39
Asse Z 5.39
Velocità programmabile m/min
Asse X 70
Asse Y 70
Asse Z 22,5
Velocità vettoriale 99
Velocità del trasportatore pannelli da 45 a 79 m/min
Coppia dei trasportatori 0,85 N m
Alimentazione 400 V

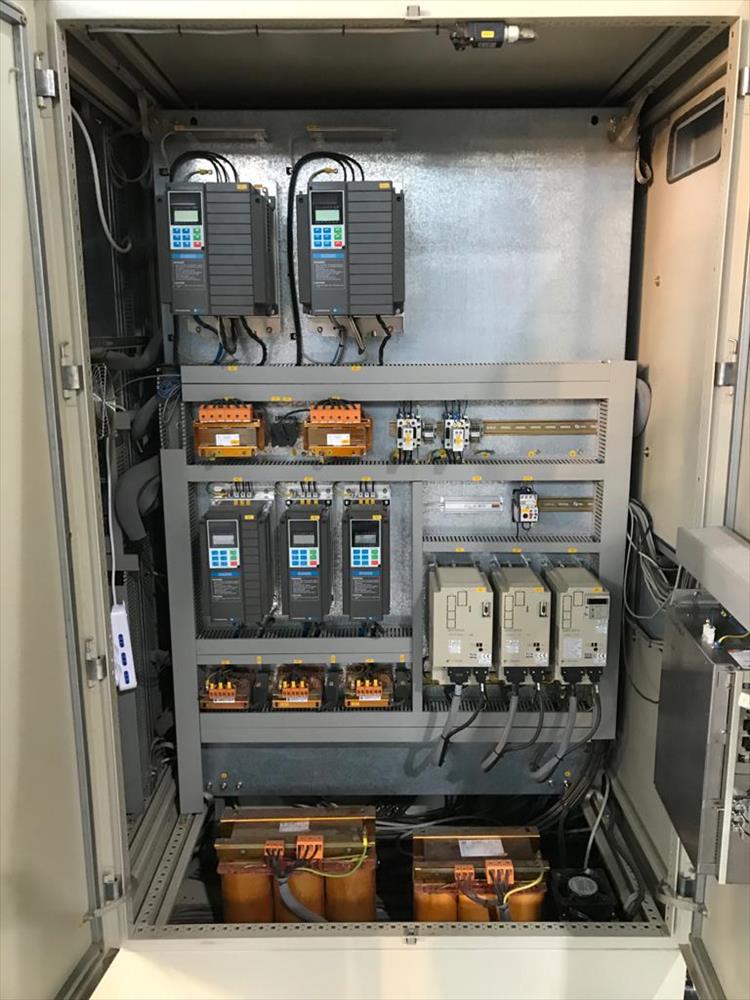

Potenza 40 Kw + 8,8 Kw per ogni inverter
Alimentazione aria compressa 6/7 Bar
Consumo aria compressa 600 Nl/min
Depressore 3000 Pascal
Peso macchinario 8.000 Kg
Marca | Morbidelli |
Modello | Author 660 |
Anno | 2003 |
Condizione | Usato |
Alimentazione | elettrica 380 v |
Potenza | 46 Kw |
Quantità | 1 |
