CODICE PRODOTTO: PG1381 - 1982
La SCM Windor 60 è un centro di lavoro CNC industriale progettato per la produzione di serramenti in legno. Si tratta di una linea automatizzata per la lavorazione di elementi destinati alla realizzazione di finestre, porte-finestre, telai, ante e componenti per infissi, capace di integrare diverse operazioni di intestatura, tenonatura, foratura e profilatura all'interno di un unico sistema produttivo.
La configurazione comprende due gruppi toupie a tenonare, unità di profilatura, gruppo di foratura Optima 16, lavorazioni per il recupero del listello fermavetro e sistemi automatici per l'avanzamento e la movimentazione dei pezzi.
Grazie alla presenza di numerosi gruppi operatori e al controllo numerico, la Windor 60 rappresenta una soluzione destinata a serramentifici e aziende che necessitano di una linea specializzata per eseguire lavorazioni ripetitive su componenti in legno massello e lamellare.
La SCM Windor 60 è una macchina industriale dedicata alla lavorazione automatizzata dei componenti per serramenti in legno. Permette di eseguire più operazioni successive sullo stesso elemento, riducendo la necessità di trasferire manualmente i pezzi tra macchine indipendenti.
La linea è particolarmente indicata per la realizzazione di montanti, traversi, telai, ante e altri profili destinati alla produzione di finestre e porte-finestre. Le diverse unità operatrici consentono di effettuare intestature, tenonature, forature, profilature longitudinali e lavorazioni complementari necessarie alla preparazione dei componenti.
La configurazione della Windor 60 comprende un gruppo intestatore e due toupie TL62 dedicate alla tenonatura, entrambe con motore da 11 kW, secondo la scheda tecnica originale.
Le unità di tenonatura sono dotate di rotazione interpolante ROTATEN controllata da CNC, che permette di gestire lavorazioni con orientamento dell'utensile, secondo le possibilità previste dalla configurazione installata.
È inoltre presente il sistema automatico antischegge Jolly, previsto per accompagnare le operazioni di lavorazione e contribuire alla qualità del risultato sulle estremità dei pezzi.

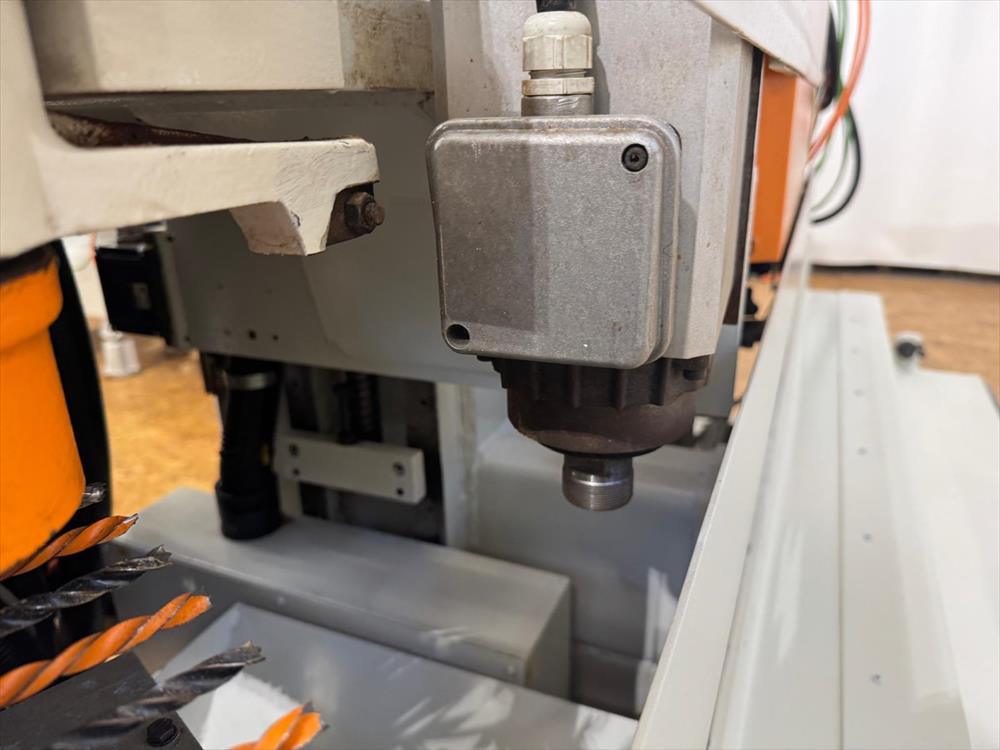

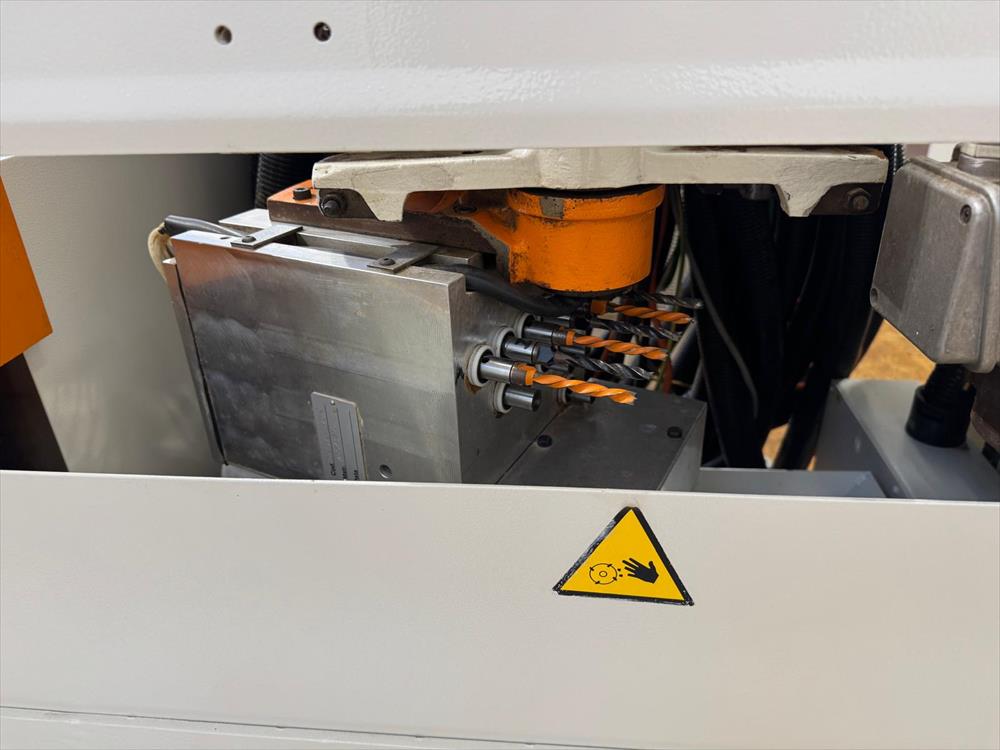

La macchina dispone del gruppo di foratura Optima 16, progettato per eseguire forature di testa e lungo vena sugli elementi destinati alla produzione di serramenti.
Questa unità permette di integrare la preparazione delle sedi di assemblaggio all'interno del ciclo di lavorazione, evitando di dover ricorrere necessariamente a una foratrice separata per tutte le operazioni previste dalla configurazione.
La documentazione riporta inoltre la presenza del gruppo FR4 per la fresatura delle sedi degli incontri, una lavorazione particolarmente utile nella produzione di serramenti che richiedono specifiche predisposizioni per la ferramenta.
La SCM Windor 60 integra una sezione dedicata alla profilatura longitudinale degli elementi in legno, con diverse unità toupie TL62 disposte lungo il percorso di avanzamento del materiale.
La configurazione documentata comprende tre operatori toupie TL62 nelle posizioni 5, 6 e 7, ciascuno con motore da 7,5 kW. Le unità sono predisposte per eseguire le lavorazioni necessarie alla realizzazione dei profili destinati ad ante e telai.
Sono previsti sistemi di posizionamento motorizzato degli operatori, con regolazioni ad asse continuo su alcune unità, per consentire la gestione delle quote di lavorazione in funzione del programma e dell'attrezzaggio utilizzato.
Una dotazione particolarmente interessante della Windor 60 è la presenza dei gruppi dedicati alla raggiatura e al taglio del listello fermavetro, collocati nella posizione 8S della composizione originale.
Questa configurazione permette di integrare nel ciclo produttivo alcune lavorazioni necessarie alla preparazione dei profili fermavetro, utilizzati per il fissaggio del vetro all'interno dei serramenti.
La macchina dispone inoltre di un gruppo orizzontale inferiore e di un operatore per la realizzazione di canali, ampliando le possibilità di lavorazione dei profili in legno.
La Windor 60 è configurata per lavorare all'interno di un processo produttivo automatizzato. I dispositivi destinati alla movimentazione e al trasferimento dei componenti durante il ciclo di lavorazione.
La combinazione di questi dispositivi permette di organizzare il passaggio del materiale tra le diverse fasi produttive, favorendo una maggiore continuità di lavorazione rispetto all'impiego di singole macchine indipendenti.

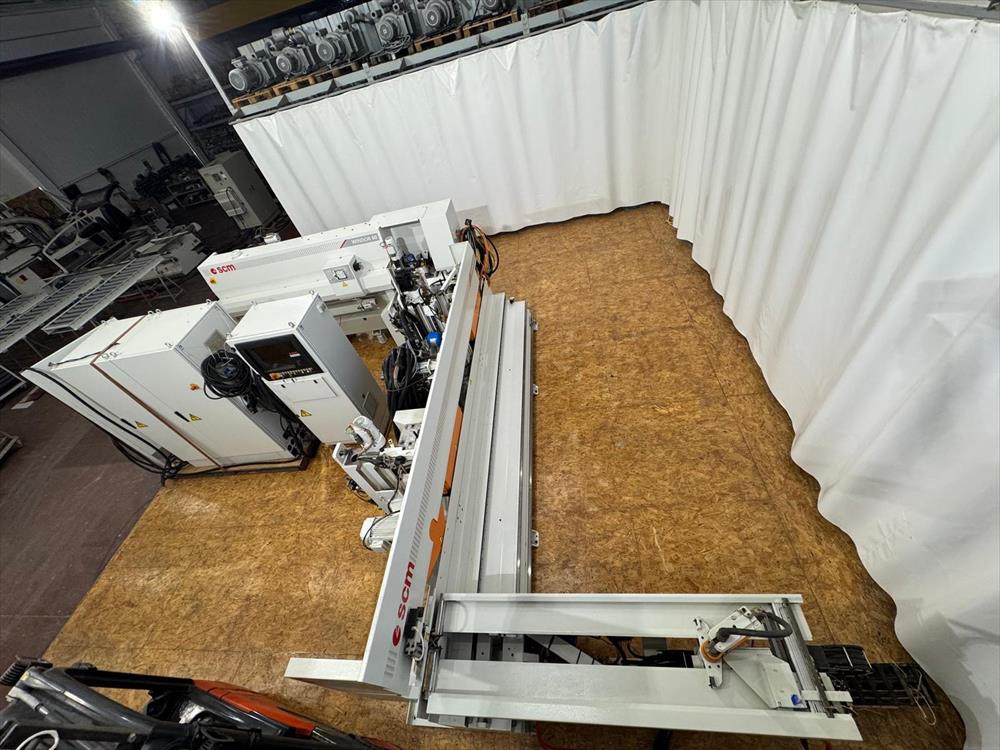

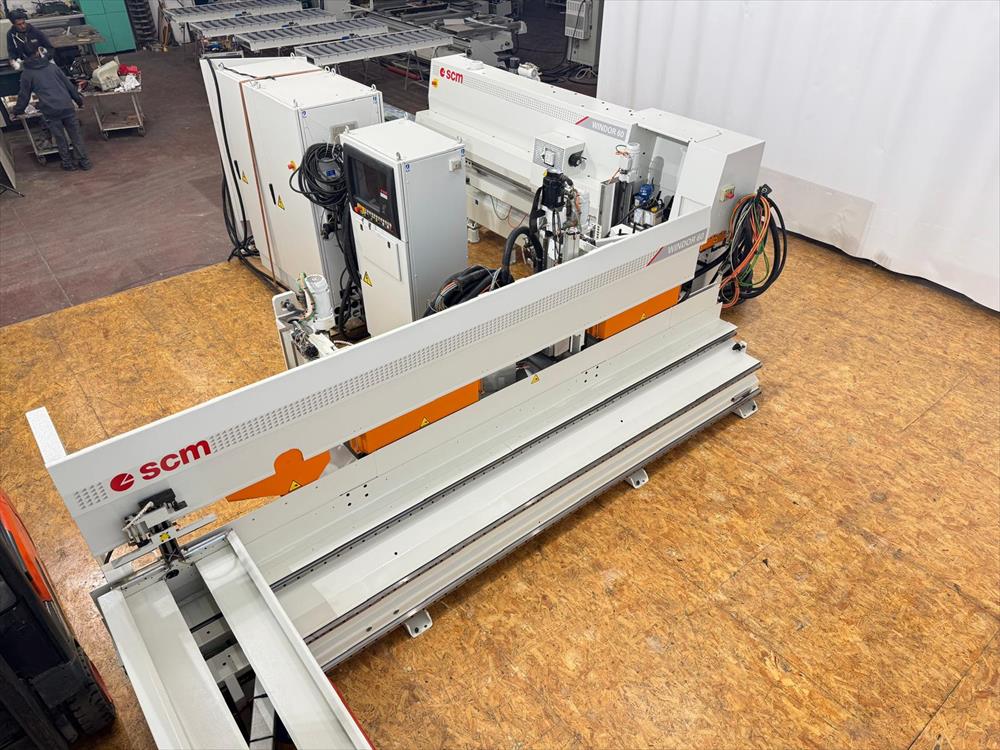

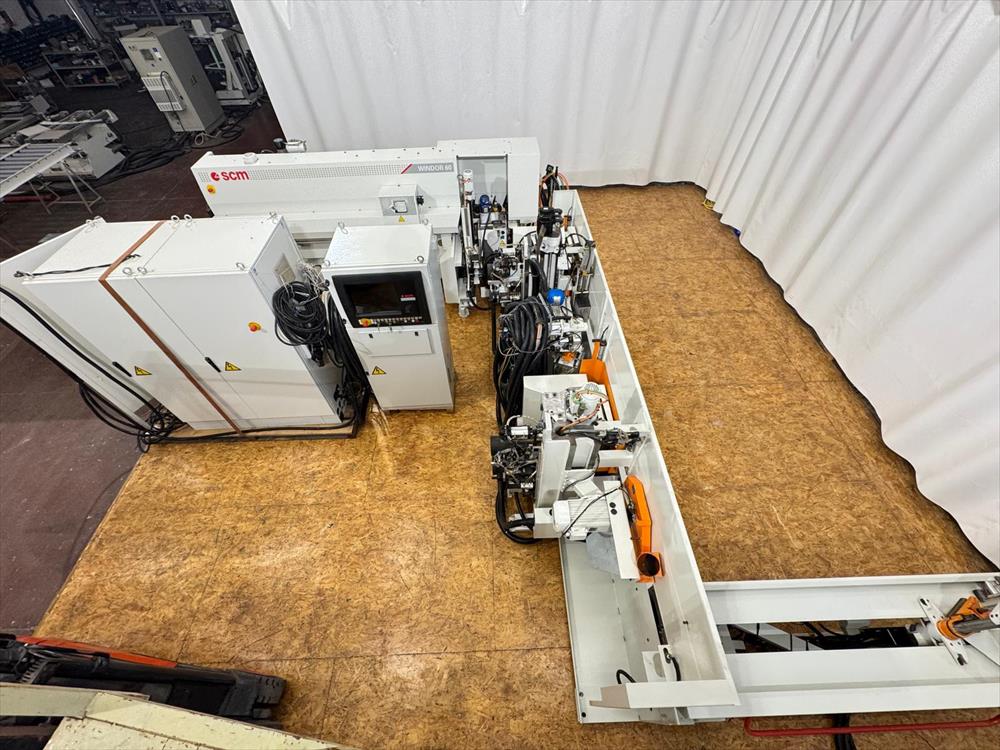

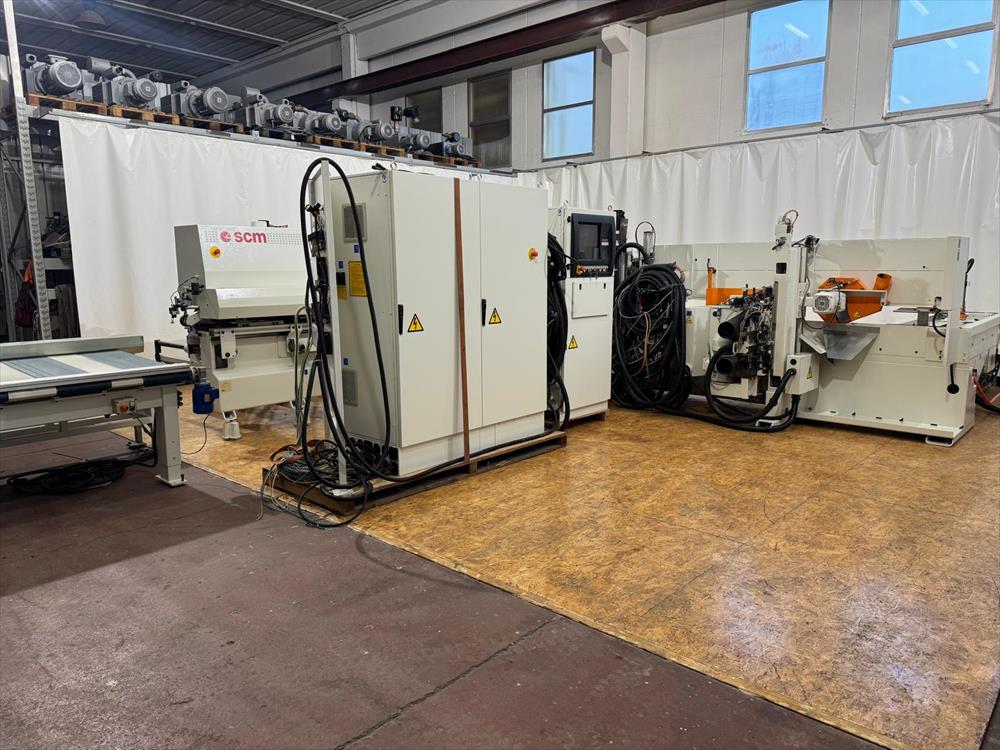

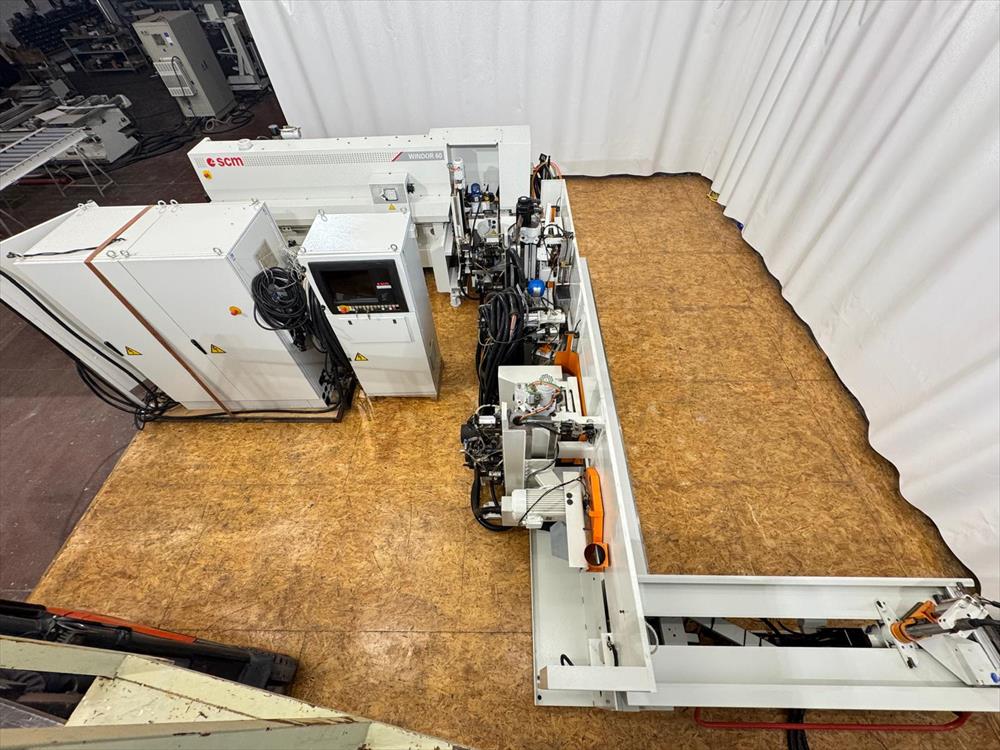

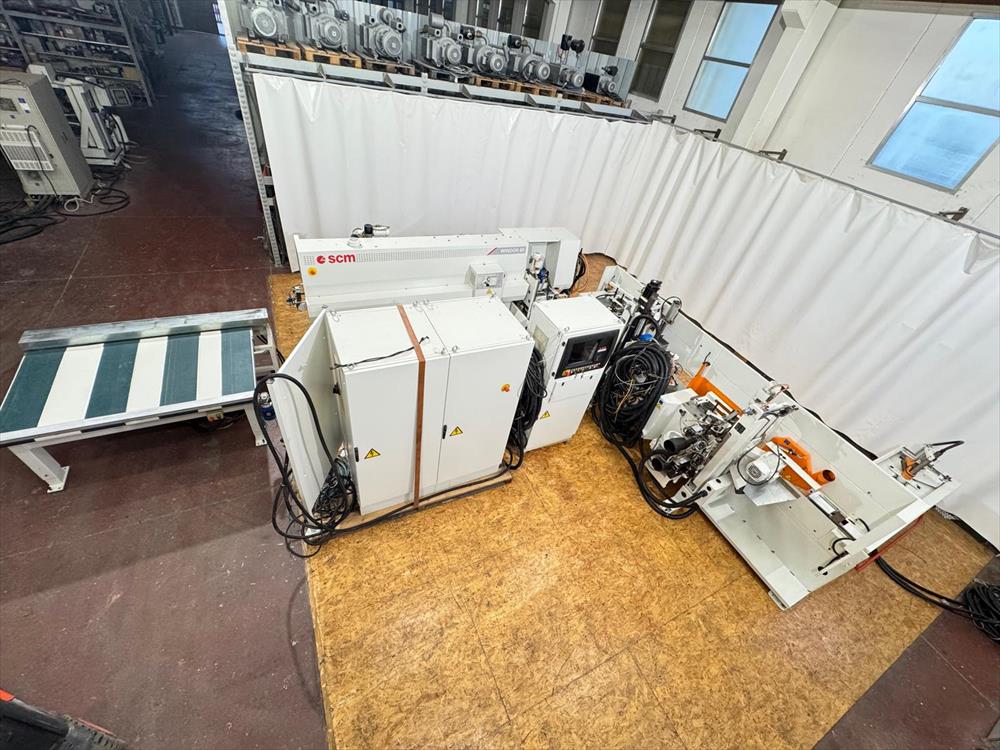

La SCM Windor 60 utilizza un sistema di controllo numerico per la gestione delle lavorazioni e degli operatori automatizzati. Nelle immagini è visibile il quadro di comando della macchina, affiancato dagli armadi elettrici e dai collegamenti necessari al funzionamento della linea.
Il CNC permette di gestire le operazioni previste dalla configurazione, coordinando le unità di lavorazione e i movimenti controllati. Questa caratteristica risulta particolarmente utile nella produzione di serramenti con profili differenti e lavorazioni ripetitive.
Considerata la struttura industriale del macchinario, è necessario prevedere spazi adeguati per il montaggio, i collegamenti elettrici e pneumatici, l'aspirazione e la movimentazione del materiale.
La SCM Windor 60 rappresenta una soluzione interessante per serramentifici e aziende specializzate nella produzione di infissi in legno che necessitano di una linea capace di integrare diverse lavorazioni in un unico processo.
La presenza delle due toupie a tenonare, del gruppo Optima 16, degli operatori di profilatura e dei sistemi per le lavorazioni dei fermavetri rende questa configurazione particolarmente adatta a produzioni organizzate e ripetitive.
È una macchina da valutare quando si desidera concentrare più fasi operative in una linea specializzata, riducendo il numero di trasferimenti dei pezzi tra le differenti postazioni.
| Marca | SCM |
| Modello | Windor 60 |
| Alimentazione | elettrica 380 v |
