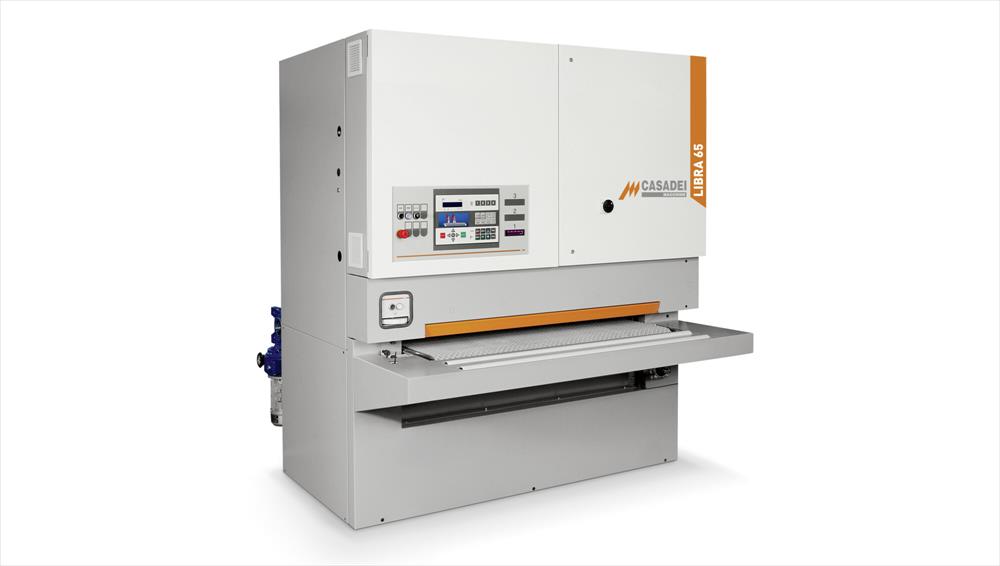

Calibratrice Libra 65 con nastro traverso Casadei nuova
CODICE PRODOTTO: CA1899 - 1941

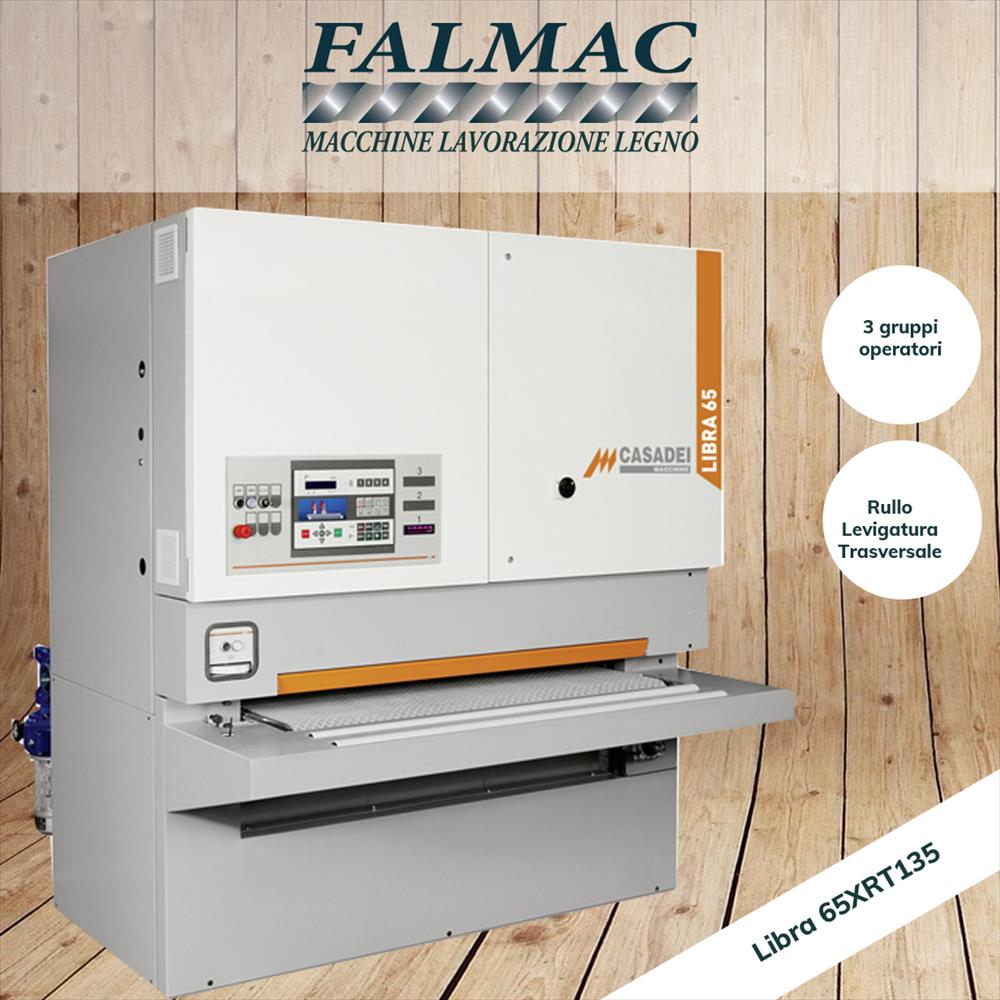

Calibratrice automatica Casadei Libra 65 X RT 135 (3 gruppi operatori)
La Casadei Libra 65 X RT 135 e una calibro-levigatrice automatica professionale progettata per lavorazioni ad alta produttivita su pannelli e componenti in legno e derivati. La configurazione a 3 gruppi operatori combina gruppi longitudinali con un gruppo trasversale (RT), per ottenere finiture piu uniformi e una migliore gestione delle lavorazioni su superfici complesse. Il controllo SmartControl S con Easy2Go Sand semplifica la programmazione, migliora la ripetibilita e riduce i tempi di set-up.
Dotazioni standard
Basamento e comandi
Quadro comandi sul fronte macchina
Basamento in acciaio tubolare con struttura monolitica e fissaggio gruppi operatori in posizione elevata
Piano di lavoro e avanzamento
Sollevamento motorizzato del piano con indicatore digitale elettronico dell altezza di lavoro
Tappeto trasportatore in gomma naturale da 60 Sh
Centraggio automatico del tappeto trasportatore
Doppio rullino in entrata e in uscita al tappeto trasportatore
Avanzamento tappeto a due velocita con motovariatore
Gruppi operatori e gestione nastri
Rulli tendinastro fulcrati al centro e basculanti per assorbire eventuali conicita del nastro abrasivo
Oscillazione nastri abrasivi con sistema elettronico a basso consumo d aria
Introduzione nastri abrasivi dal lato sinistro
Cappe aspirazione polveri ottimizzate per alto rendimento con basso consumo di aria aspirata
Rulli pressori flottanti a compressione differenziata rivestiti in gomma
Motori principali posizionati all interno del basamento
Freno automatico per arresto rapido dei gruppi operatori
Controllo elettronico SmartControl S con Easy2Go Sand
La macchina e equipaggiata con SmartControl S con display Touch Screen LCD a colori da 10. La gestione avviene tramite comandi a schermo con possibilita di memorizzare fino a 999 programmi di lavorazione. Il sistema supporta la gestione evoluta del tampone sezionato elettronico e numerose funzioni di controllo e diagnostica per aumentare produttivita, ripetibilita e sicurezza operativa.
Funzioni principali (gestione e automazioni)
Gestione totale del tampone sezionato elettronico con 3 modalita operative: tampone escluso, tampone intero, tampone sezionato
Preselezione e attivazione di piu o meno settori a destra o a sinistra del pannello
Riconoscimento dei pezzi sfinestrati
Accensione automatica sequenziale dei motori
Visualizzazione grafica configurazione macchina
Gestione e controllo dello spessore di lavoro
Gestione e controllo della velocita di avanzamento (se presente inverter sull avanzamento)
Gestione e controllo della velocita nastri abrasivi (se motori principali gestiti da inverter)
Gestione selezione velocita motori principali (se motori a 2 o 3 velocita)
Gestione inversione rotazione di 2 nastri abrasivi
Attivazione e temporizzazione soffiatori pulizia nastri e soffiatori rotativi in uscita
Report operativita macchina (ore lavoro e ore accensione) e report produzione (metri quadrati prodotti)
Gestione allarmi e autodiagnosi guasto sulle schede elettroniche
Lingue disponibili: I, F, GB, D, E
Sicurezza e dispositivi di protezione
Avviamento stella triangolo automatico del motore principale
Freno automatico per arresto rapido del gruppo operatore
Micro di sicurezza sovraspessore
Barriera salvamani in ingresso con emergenza
Rullo in entrata con sistema di sicurezza antiritorno pezzi
Emergenze sugli sportelli di accesso macchina
Emergenze salvanastri laterali e sulla tensionatura
Pulsanti di emergenza a fungo anteriori e posteriori
Interruttore generale lucchettabile
Protezione magnetotermica sui motori principali
Motori in protezione IP54
Arresto automatico in caso di: rottura nastro abrasivo, nastro non tensionato, fuoriuscita laterale nastro, mancanza aria compressa, sovraccarico motore principale
Caratteristiche tecniche
Larghezza utile di lavoro: 1350 mm
Altezza di lavoro: 4 - 170 mm
Nastri abrasivi longitudinali:
Larghezza: 1370 mm
Sviluppo: 2620 mm

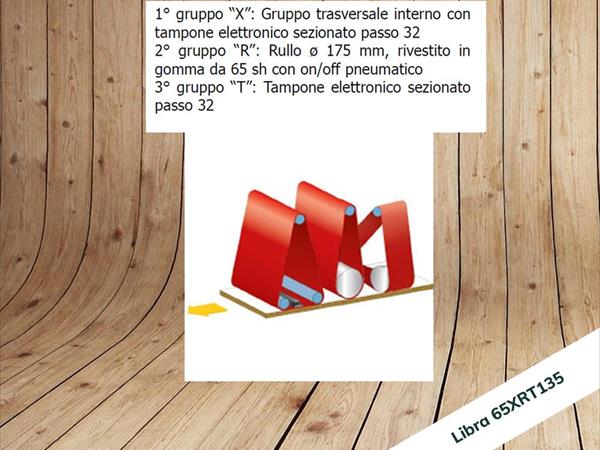

Gruppo RT (nastro abrasivo trasversale):
Larghezza nastro: 150 mm
Sviluppo nastro: 5000 mm
Potenza motore primo gruppo (inverter): 15 (20) kW (HP)
Potenza motore secondo e terzo gruppo: 15 (20) kW (HP)
