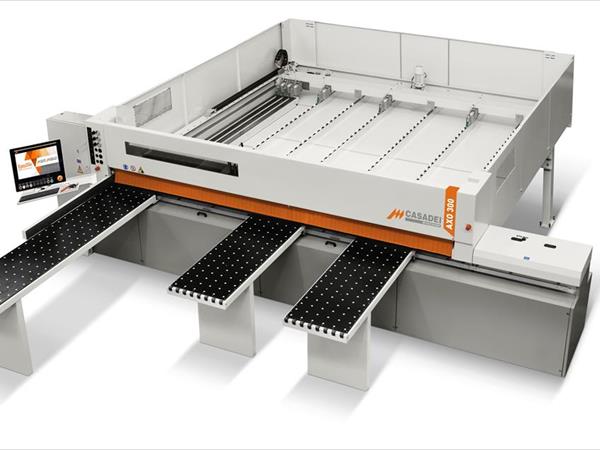

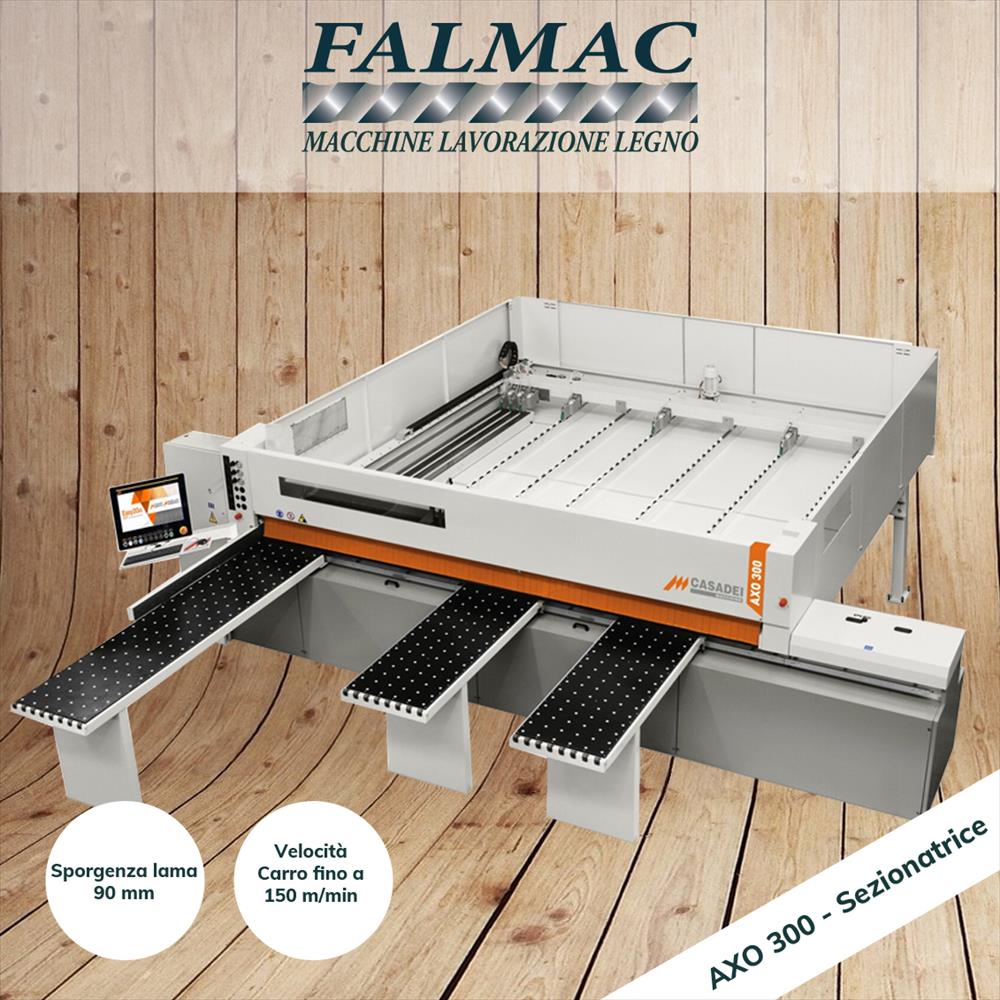

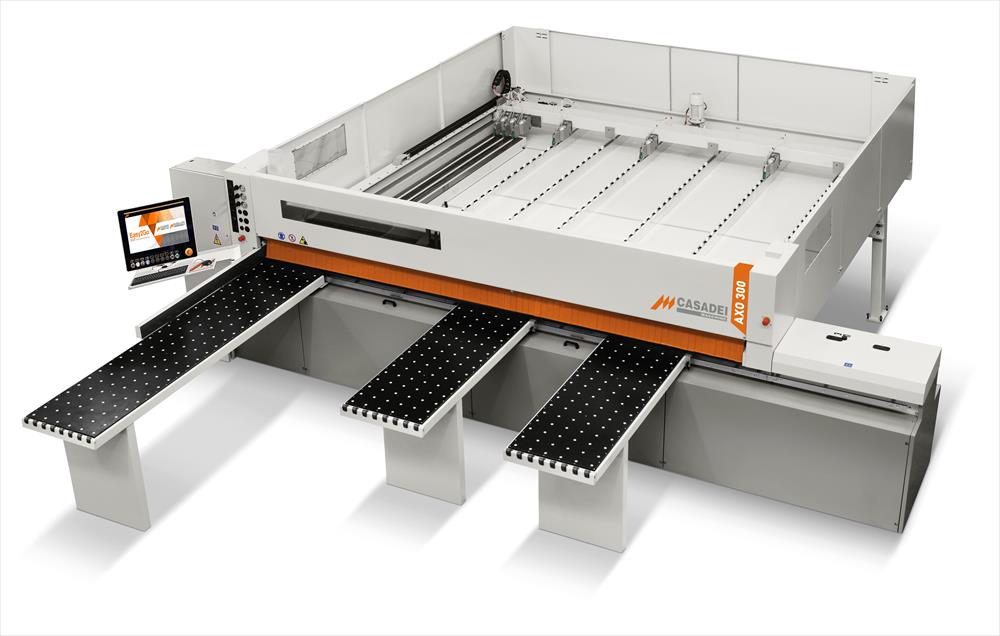

Casadei AXO 300 - Centro di sezionatura professionale
La Casadei AXO 300 e un centro di sezionatura progettato per garantire tagli precisi, produttivita costante e massima affidabilita in falegnameria e nella lavorazione del pannello. La struttura robusta, il carro portalame con motori indipendenti, lo spintore motorizzato con pinze regolabili e la gestione tramite consolle SmartControl rendono la macchina adatta a cicli intensivi, con attenzione a pulizia del piano, sicurezza operatore e qualita della finitura di taglio.
Dotazioni standard
Basamento e piani: basamento in acciaio a struttura tubolare; piano di lavoro in acciaio nervato rinforzato a doppia struttura tubolare, ricoperto in bachelite; piano di scorrimento posteriore con estrusi in alluminio e rotelle antigraffio, piu piano in bachelite (larghezza 400 mm) lato guida a squadro; carter di protezione perimetrali fissati alla macchina.
Carro portalame: carro in acciaio con motori indipendenti per lama principale e incisore; avviamento stella triangolo automatico della lama principale; salita lama verticale su guide prismatiche lineari e pattini a ricircolo di sfere; scorrimento su due guide cilindriche in acciaio temprate e rettificate con raschiapolvere; avanzamento a pignone e cremagliera; sbloccaggio pneumatico per cambio lame; distribuzione bilanciata delle masse per buona finitura; ruote di scorrimento prismatiche in acciaio temprate e rettificate; registrazioni micrometriche assiali e verticali.
Pressore e sicurezza: guida a squadro sul lato sinistro; barra di pressione con feritoie e sollevamento/discesa pneumatici con cremagliera e pignoni di precisione (pressione regolabile); doppio convogliatore polveri (superiore sulla barra pressatrice e inferiore sul carro); protezione anteriore con bandelle rotanti; barra di emergenza su tutta la linea di taglio.
Accostatore: accostatore automatico singolo con corsa 1200 mm, scorrimento su guida prismatica lineare e pattini a ricircolo di sfere (pezzo minimo allineabile 60 mm, massimo 1200 mm).
Spintore: spintore motorizzato tutta lunghezza con motore centrale e barre di torsione; posizionamento con banda magnetica (senza contatto); longheroni di scorrimento in acciaio profilato a H; trasmissione con 2 pignoni per parallelismo costante; motore brushless per coppia costante e regolazione continua; 5 pinze presa pannelli con pressione regolabile; coppia di lame.
Impianto elettrico: armadio IP55; interruttore generale lucchettabile; circuito ausiliario 110 V; magnetotermici per i motori; microinterruttore di sicurezza allo sportello di accesso lame.
Controllo e interfaccia operatore (SmartControl)
La macchina e dotata di consolle con PC integrato SmartControl, pensata per un utilizzo rapido in produzione e per una gestione ordinata dei programmi. La dotazione comprende PC industriale fanless, protezione IP53 (frontale IP65), display a colori 21,5 pollici Full HD in formato 16:9 con touch capacitivo multitouch, processore Intel Pentium 2,9 GHz, RAM 8 GB, SSD 256 GB, sistema operativo Windows, tastiera e mouse, porta Ethernet RJ45 e porta USB esterna.

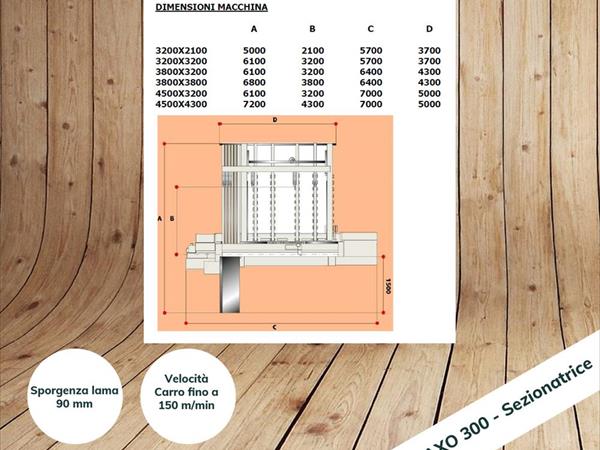

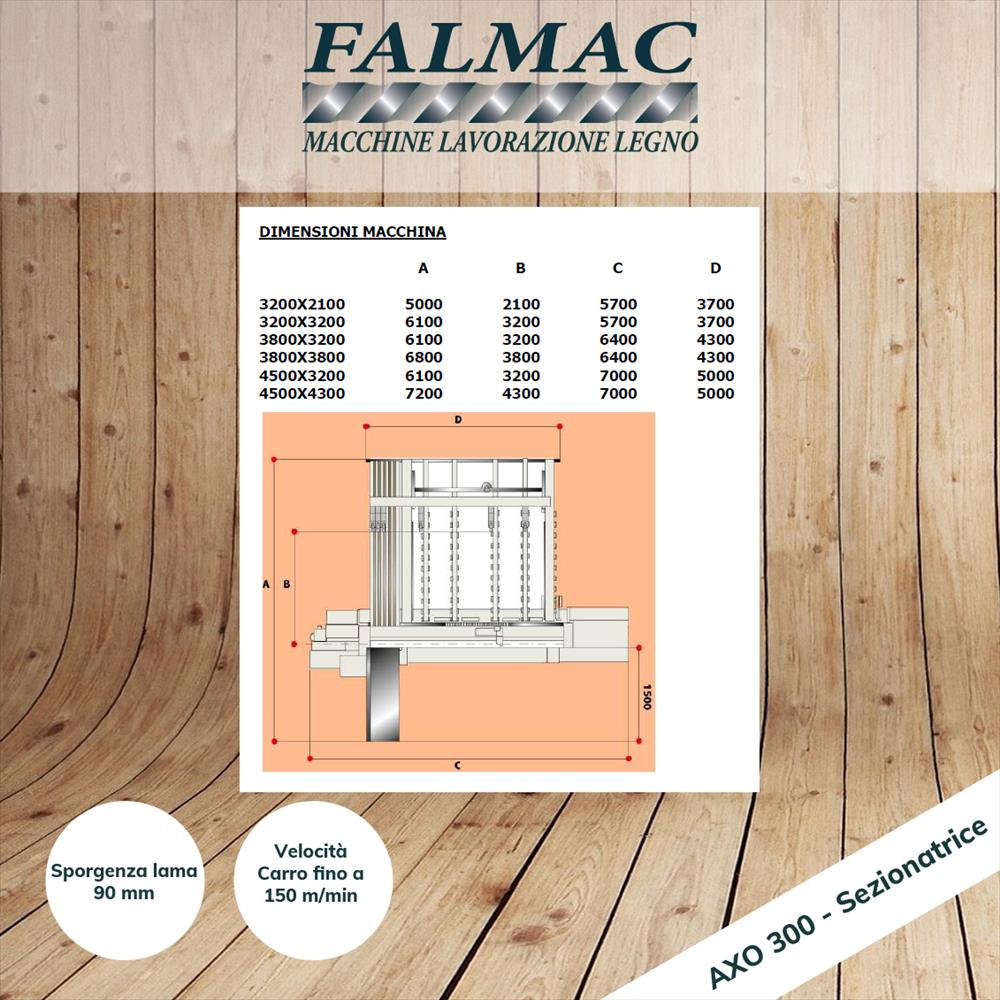

Caratteristiche tecniche
Altezza piano di lavoro: 950 mm
Capacita di taglio longitudinale: AXO 300/32 = 3200 mm; AXO 300/38 = 3800 mm; AXO 300/45 = 4500 mm
Consumo aria compressa: 300 NL/min - pressione richiesta: 7 bar
Aspirazione: 4060 m3/h - velocita 20 m/s
Bocche aspirazione: 3 x 120 mm + 1 x 150 mm
AXO 300 e una soluzione completa per la sezionatura del pannello, con componentistica meccanica robusta, gestione elettronica moderna e una configurazione pensata per mantenere precisione e continuita di produzione anche su turni prolungati.
