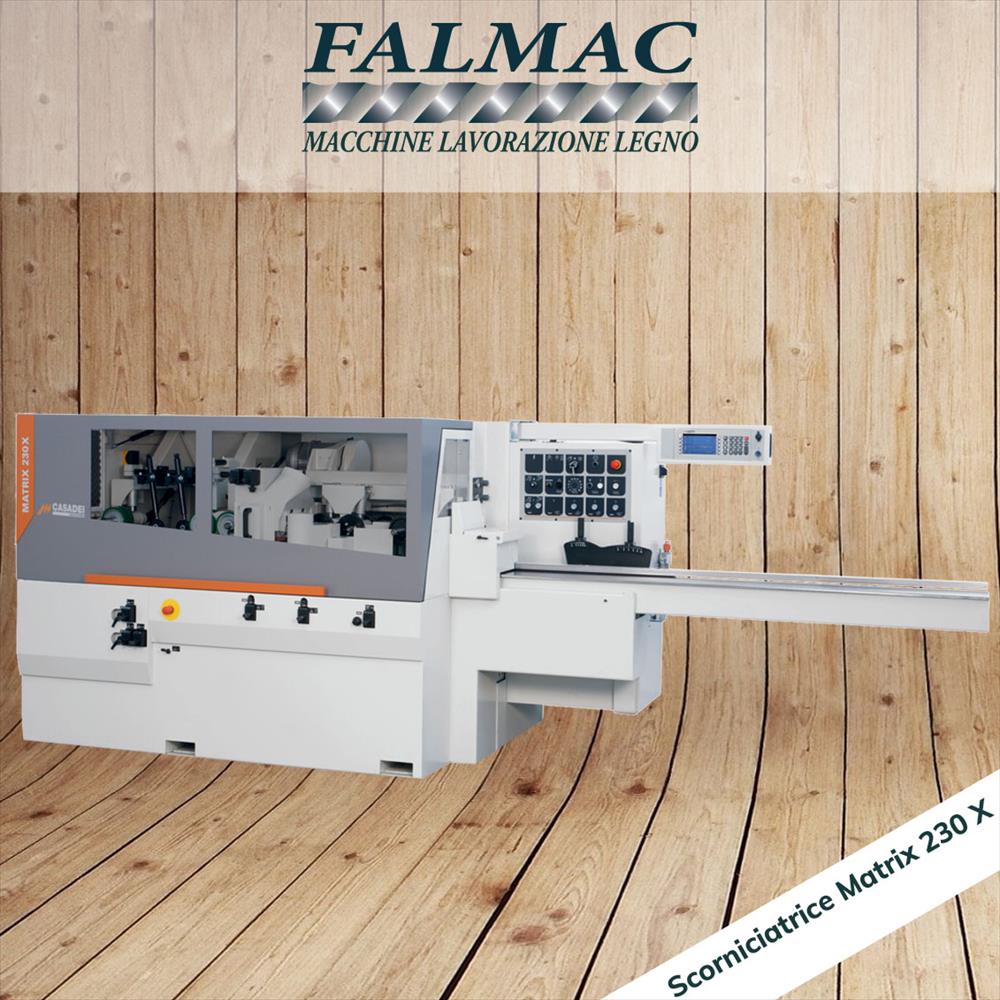

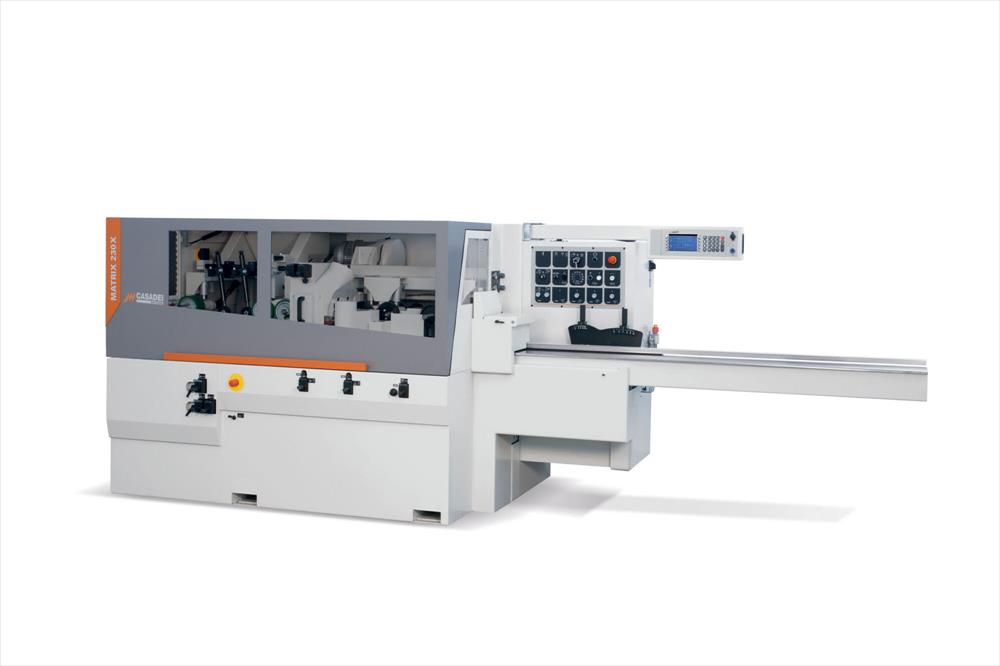

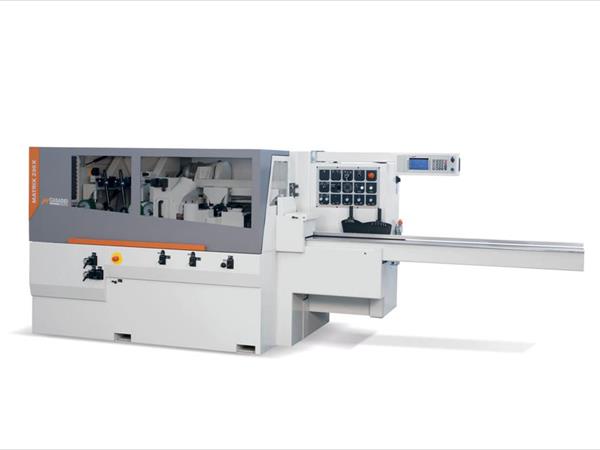

Scorniciatrice / Profilatrice automatica Casadei Matrix 230 X

Dotazione standard

• Sistema di avanzamento:
  • Traversa superiore con sistema di traino costituito da una struttura nervata in acciaio di elevato spessore.
  • Regolazione simultanea della traversa di traino e dell'albero orizzontale superiore manuale (motorizzata solo su versione AX automatica).
  • Rullo di traino gommato inferiore, posizionato dopo l'albero orizzontale superiore.
  • Alberi e ruote di avanzamento in acciaio con superficie temprata e pressione pneumatica di serie.
  • Ruote dentate in acciaio con superficie temprata.
  • Sistema di avanzamento a velocità variabile tramite inverter. Trasmissione del moto realizzata attraverso giunti cardanici e scatole di ingranaggi.
  • Gruppo di avanzamento prima della pialla a filo escludibile per raddrizzamento pezzi.
• Mandrini portautensili: cilindro portamandrino in ghisa Ø 100 mm con cuscinetti da Ø 85 mm su interasse 236 mm, per massima rigidità e precisione.
• Sistema "QUICK SET": dispositivo per regolazione rapida degli alberi verticali Dx/Sx e, su richiesta, dell'orizzontale superiore. Una sola registrazione consente l'impostazione dell'intera macchina.
• Posizionamento gruppi: regolazioni ergonomiche dal fronte macchina con visualizzatori meccanici digitali. Per alcune operazioni (delta diametro utensile e guida superiore) è necessaria l’apertura della capote.
• Cabina di protezione integrale: rivestita in materiale fonoassorbente, con finestre di ispezione e microinterruttore di sicurezza.
• Impianto elettrico:
  • Avviamento diretto per tutti i motori.
  • Interruttore generale lucchettabile.
  • Selettore ad impulsi per traino pezzi (marcia avanti).
  • Protezione magnetotermica su tutti i motori.
  • Pulsanti di arresto di emergenza in posizione operatore.
  • Circuito ausiliario in bassa tensione.
  • Pulsantiera con comandi per avanzamento pezzo.

Caratteristiche tecniche

• Dimensioni massime pezzo finito: 230 x 120 mm
• Larghezza minima di lavoro: 25 mm (15 mm opz.)
• Altezza minima di lavoro: 6 / 10 mm
• Lunghezza minima pezzo singolo Mod. 4: 450 mm (430 mm opz.)
• Lunghezza minima pezzo singolo Mod. 5: 630 mm (420 mm opz.)
• Velocità di avanzamento: 5 ÷ 25 m/min (tramite inverter)
• Velocità di rotazione mandrini: 6000 g/min
• Diametro alberi portautensile: 40 mm
• Lunghezza utile alberi orizzontali: 250 mm
• Lunghezza utile alberi verticali: 140 mm
• Lunghezza utile albero universale: 240 mm
• Regolazione assiale alberi orizzontali: 40 mm
• Regolazione assiale alberi verticali: 40 mm
• Regolazione piano e guida in entrata: 10 mm
• Diametri MIN/MAX utensile primo albero orizzontale inferiore: 120 / 140 mm
• Diametri MIN/MAX utensile alberi verticali: 100 / 180 mm
• Diametri MIN/MAX utensile albero orizzontale superiore: 125 mm (100 ÷ 180 mm opz.)
• Diametri MIN/MAX utensile secondo albero orizzontale inferiore: 100 / 180 mm
• Capacità di profilatura con utensile da 180 mm (2° orizzontale inf.): 15 mm
• Diametri MIN/MAX utensile albero universale: 100 / 180 mm
• Potenza motore alberi orizzontali inferiori: 4 kW (5,5 HP)
• Potenza motore alberi verticali: 5,5 kW (7,5 HP)
• Potenza motore albero orizzontale superiore: 4 kW (5,5 HP)
• Potenza motore albero universale: 4 kW (5,5 HP)
• Potenza motore avanzamento: 3 kW (4 HP)
• Lunghezza piano in entrata: 2000 mm
• Diametro rulli di avanzamento: 140 mm
• Ruote di traino: 2 ruote da 140x25 mm per ogni asse lungo di traino
• Ruota flangiata: 1 ruota da 140x20 mm davanti al verticale sinistro
• Inserto indurito in acciaio: lunetta mobile sul piano in prossimità della pialla
