Bordatrice monospalla con rettifiche Casadei nuova

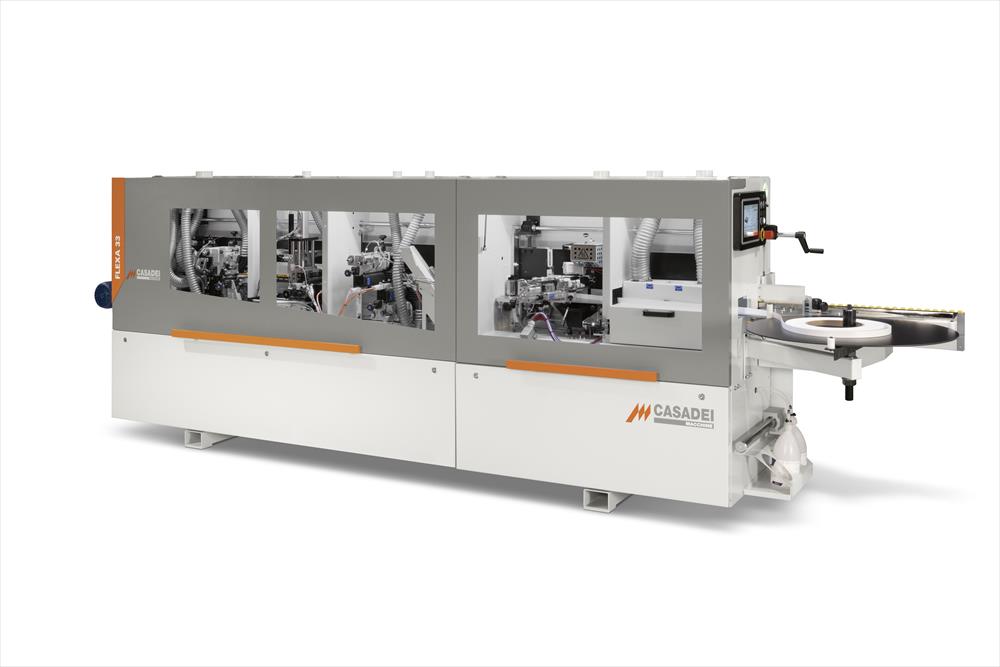

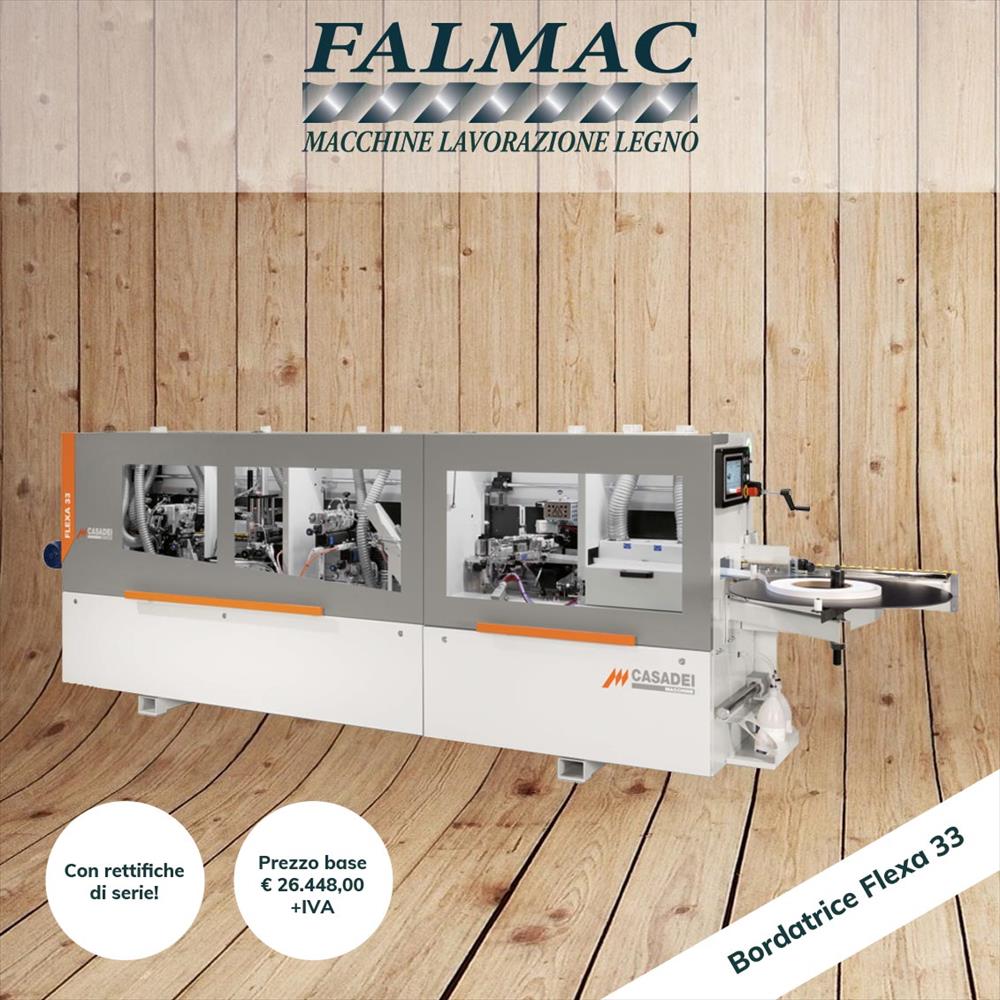

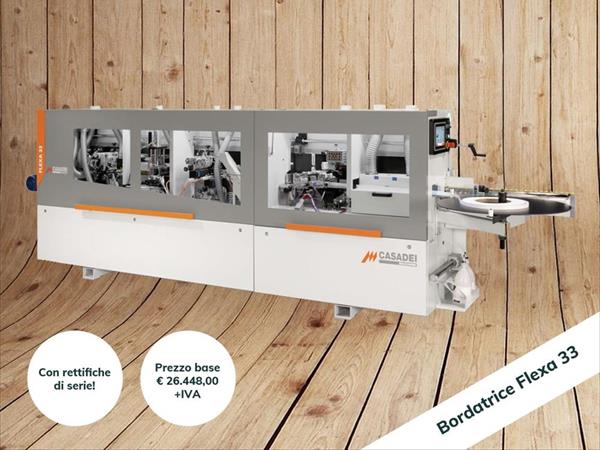

Bordatrice professionale per falegnameria marca Casadei modello Flexa 33

Dotazioni standard:

• Quadro comandi in entrata in posizione ergonomica
• Cabina di protezione per area incollaggio e gruppi di finitura con finestre in policarbonato per la visione dei gruppi durante la lavorazione
• Basamento macchina in laminati di acciaio piegati e saldati che garantiscono alta rigidità alla struttura
• Rulliera di supporto pannelli posizionata esternamente al cingolo per tutta la lunghezza della macchina con sistema di apertura telescopico e ruote di scorrimento pannello in plastica con perni di rotazione in acciaio
• Area di introduzione pannelli con pianetto di appoggio e guida laterale che garantiscono una perfetta introduzione. Segnalazione luminosa posizionata sul pressore superiore che indica la corretta cadenza di introduzione pannello e lo stato di funzionamento della macchina.
• Sistema di avanzamento tramite cingolo con pattini ricoperti di gomma ad alta aderenza fissati su catena industriale. I pattini scorrono su due guide in acciaio. Le due guide hanno sezione diversa: una è a sezione circolare, una è a sezione piatta. Questo sistema permette un avanzamento rettilineo e assicura una alta resistenza ai carichi laterali. Lubrificazione dei pattini manuale.
• Pressore superiore con due file di ruote montate su cuscinetti con carter di copertura delle ruote da eventuali trucioli non aspirati. Sollevamento manuale del pressore e con posizionamento automatico dei gruppi operatori superiori al variare dello spessore del pannello. Gruppi inferiori fissati al longarone inferiore per un preciso riferimento rispetto al pannello. Tutti i motori ad alta frequenza sono alimentati tramite convertitore di frequenza statico (inverter). Bocche di aspirazione dei gruppi operatori posizionate sul lato superiore della cabina.
• Lo spessore del pannello selezionato è visualizzato attraverso un indicatore numerico in ingresso macchina

Sistema di controllo SmartControl S: controllo numerico posizionato all'entrata della macchina su pigna in zona ergonomica per l'operatore.

• Display a colori da 10” – 1280x800 – touchscreen
• Predisposizione per connessione in rete, porta USB e lettore codice a barre
• Grado di protezione: IP66 – Memoria 6GB + 2GB RAM
• Funzionamento da -10 °C a +50 °C
• Software interfaccia Easy2Go Edge

Caratteristiche Easy2Go Edge:

• Creazione programmi con anteprima pannello
• Lavorazione richiamabile manualmente o con codice a barre
• Gestione commessa, comandi manuali, grafica gruppi, temperatura vasca colla
• Supporto alla manutenzione e diagnostica avanzata
• Archivio pannelli, bordi, colle – Attrezzaggio colla – Backup e import dati
• Predisposizione per integrazione Industria 4.0 tramite API REST

Teleservice Flexa: collegamento online con assistenza Casadei per diagnosi, configurazione, backup, aggiornamenti. Servizio gratuito per il periodo di garanzia.

Gruppi operatori:

Gruppo rettifica TR/K1

• 2 frese diamantate su motori ad alta frequenza
• Intervento temporizzato, aspirazione trucioli e soffiatore
• Regolazioni micrometriche con pomoli e indicatori numerici

Gruppo vasca colla GP/200P

• Ricircolo e recupero colla motorizzato
• Trattamento antiaderente, termoregolazione doppia
• Rullo zigrinato, sgancio rapido Quick Lock

Caricamento bordo:

• Rullo traino, cesoia automatica, piatto portarotoli, spingilastra

Rulliera di pressione bordo:

• 1 rullo grande + 2 rulli conici
• Regolazioni meccaniche e indicatore numerico

Gruppo intestatore IK/150:

• Motore ad alta frequenza, lame regolabili su barre temprate

Gruppo rifilatore TT/K:

• 2 motori ad alta frequenza
• Copiatori verticali e frontali, sistema esclusione manuale
• Utensile combi incluso – lavorazione NO EDGE

Gruppo arrotondatore Round A/1P:

• Motore ad alta frequenza, esclusione automatica
• Regolazione angolo/raggio, sgancio rapido motore
• Utensile diamante R=2 incluso

Gruppo raschiabordo SCR/K:

• Coltelli R=2, esclusione manuale

Caratteristiche tecniche:

• Altezza pannello: 8 (12)** ÷ 60 mm
• Spessore bordi in strisce: 0,3 ÷ 3 mm (6 mm opzionale)
• Velocità avanzamento: 10 m/min
• Sezione max bordo in rotolo: 135 mm² – Diametro max rotolo: 780 mm
• Larghezza minima pannello: 70 mm / 90 mm (in base a spessore)
• Dimensioni minime pannello lavorabile: 160x160 mm o 240x160 mm con arrotondatore
• Apertura rulliera: 500 mm – Altezza piano lavoro: 900 mm

Dati gruppi operatori:

• TR/K1: frese Ø100 H49 – Potenza motori 1,5 kW – Velocità 9.000 g/min
• GP/200P: capacità colla 1,5 kg – riscaldamento 12 min
• IK/150: motore 0,2 kW – 12.000 g/min
• TT/K1: motore 0,35 kW – 12.000 g/min – raggio 2 mm
• Round A/1P: motore 0,35 kW – 12.000 g/min – raggio 2 mm
• SCR/K: coltelli R=2
• Gruppo spazzole BFK/P (opzionale): 0,14 kW – 2.800 g/min
