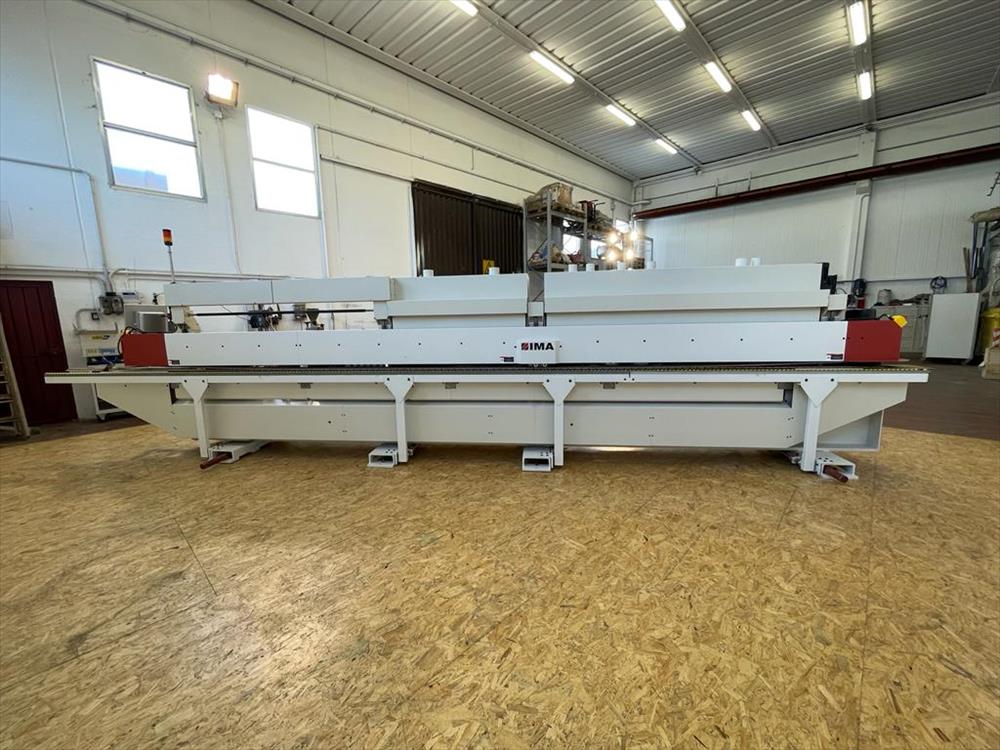

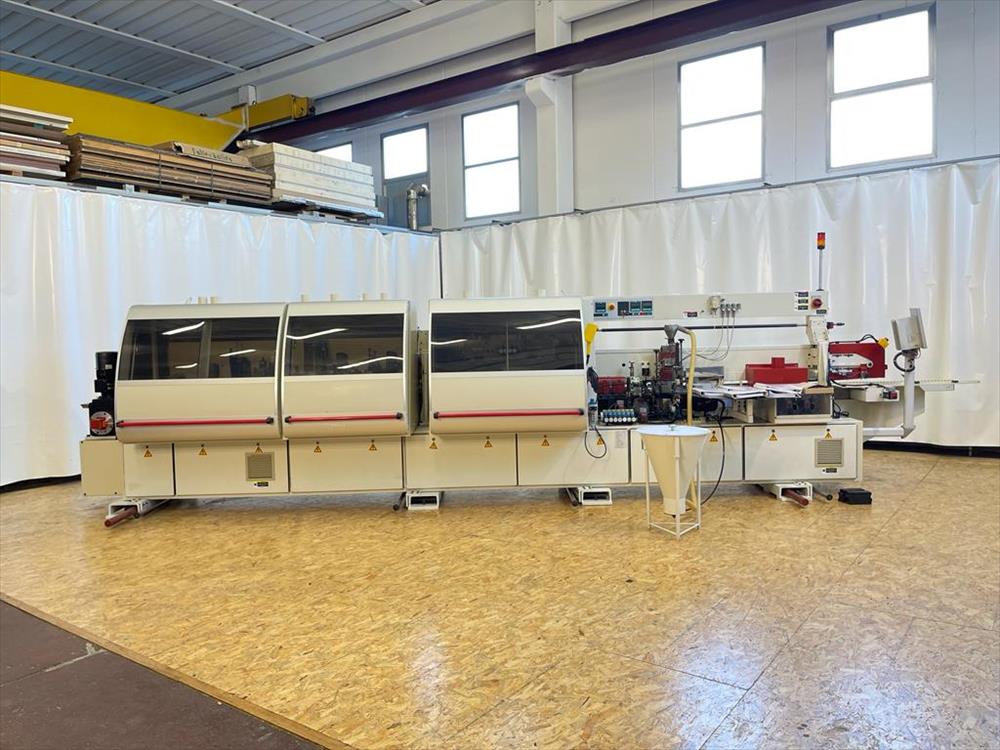

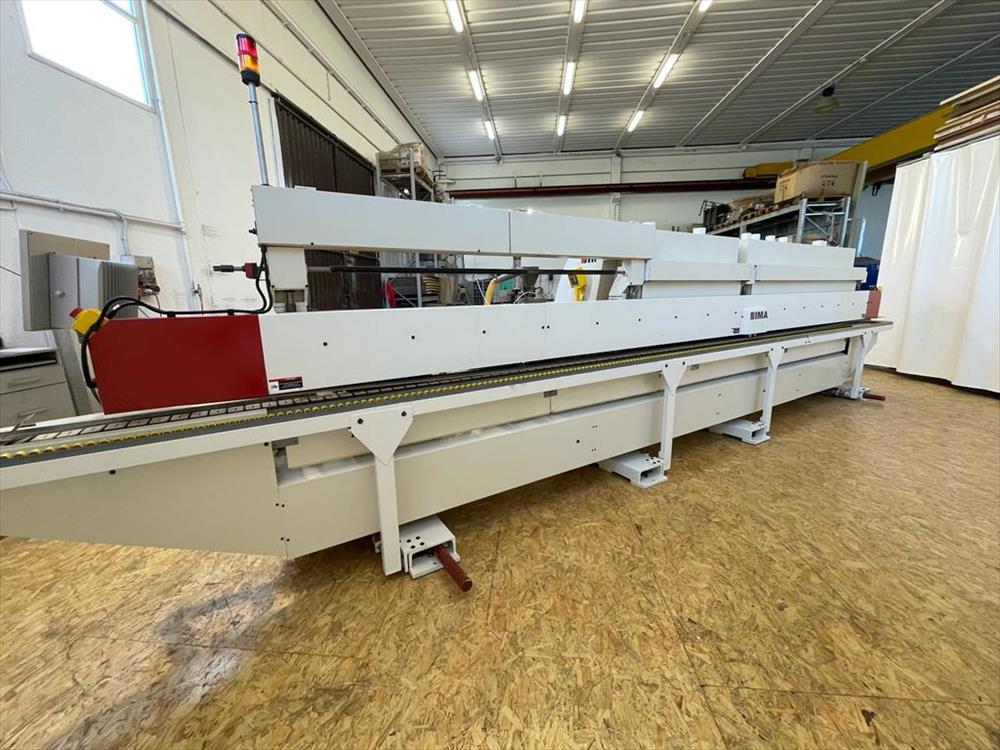

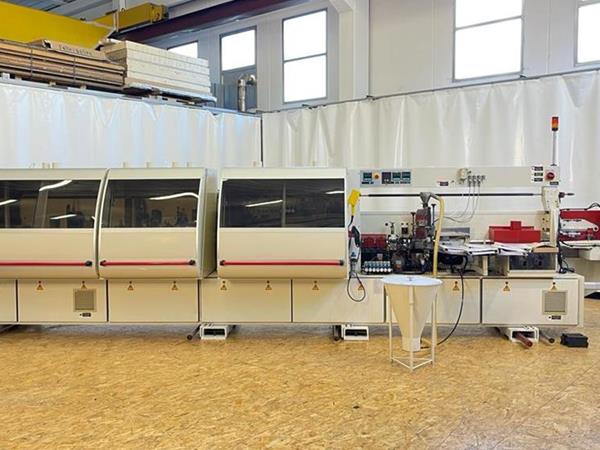

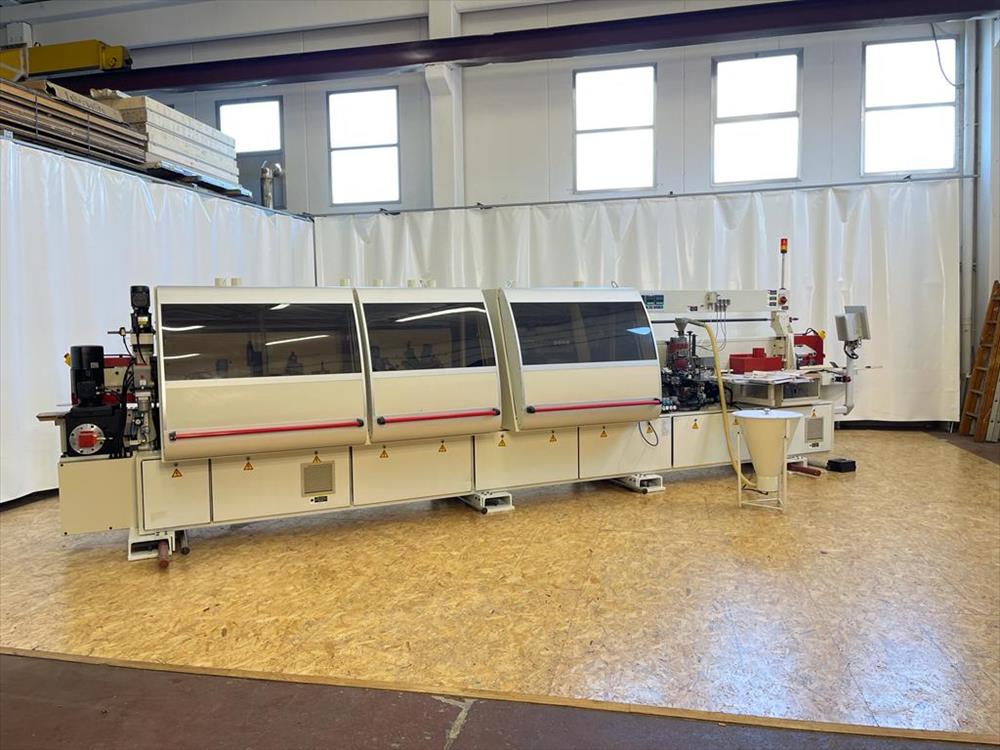

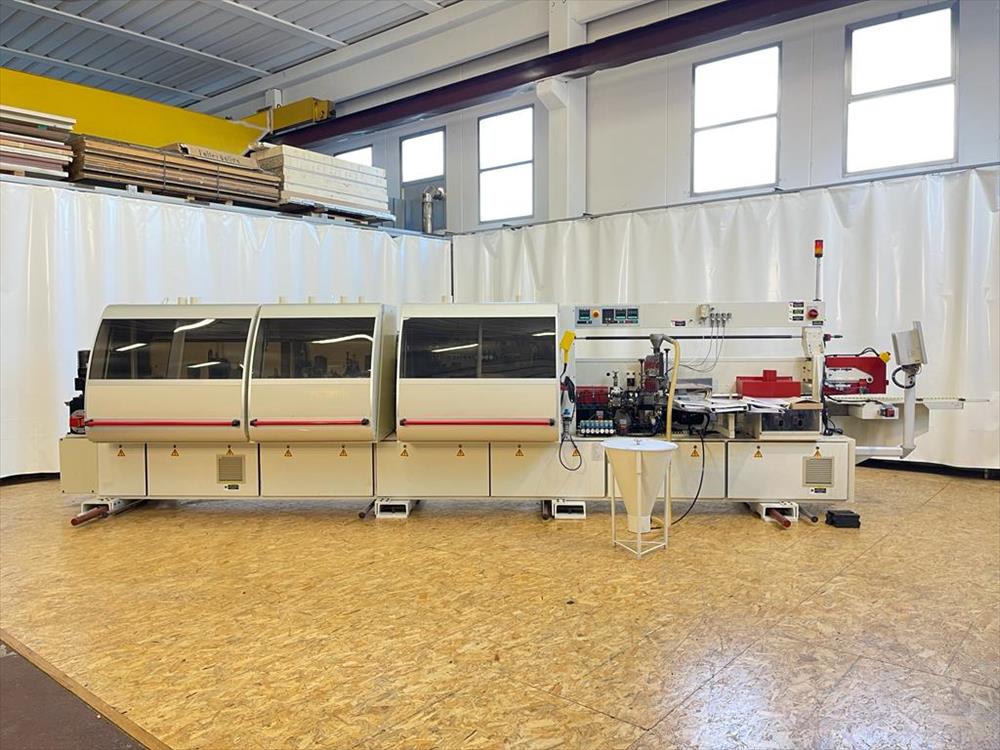

Bordatrice con rettifica IMA usata

CODICE PRODOTTO: MB983-1298

Bordatrice con rettifiche per falegnameria

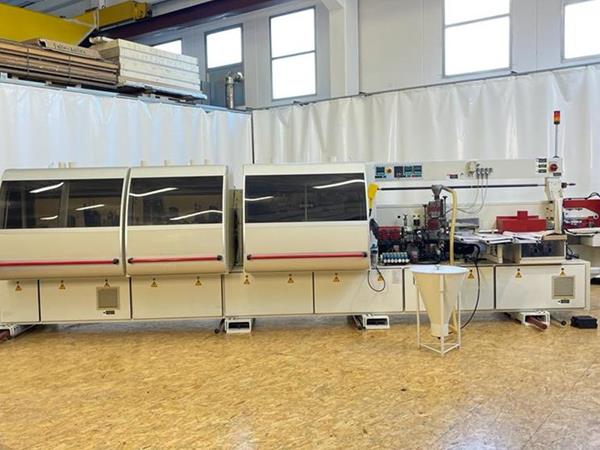

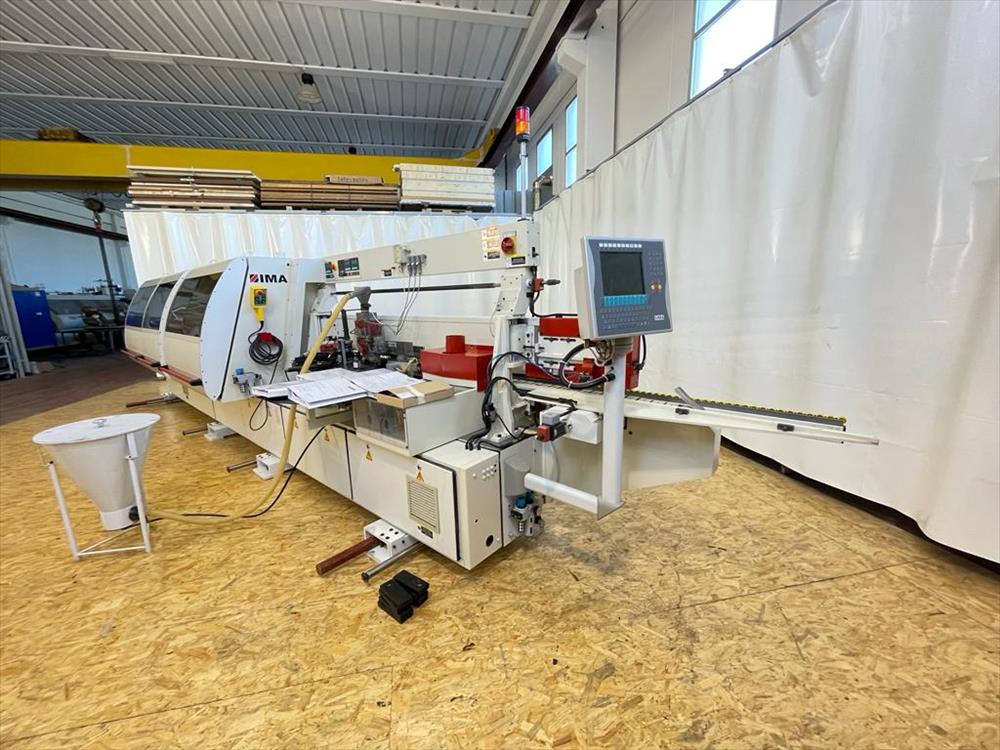

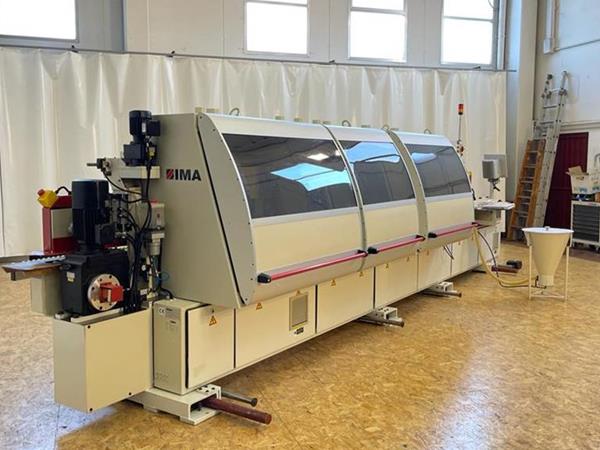

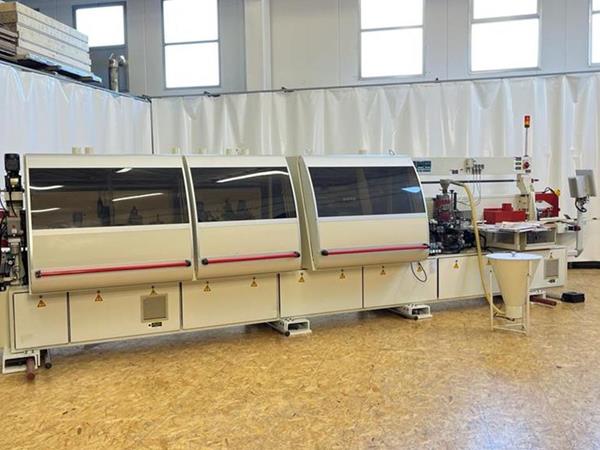

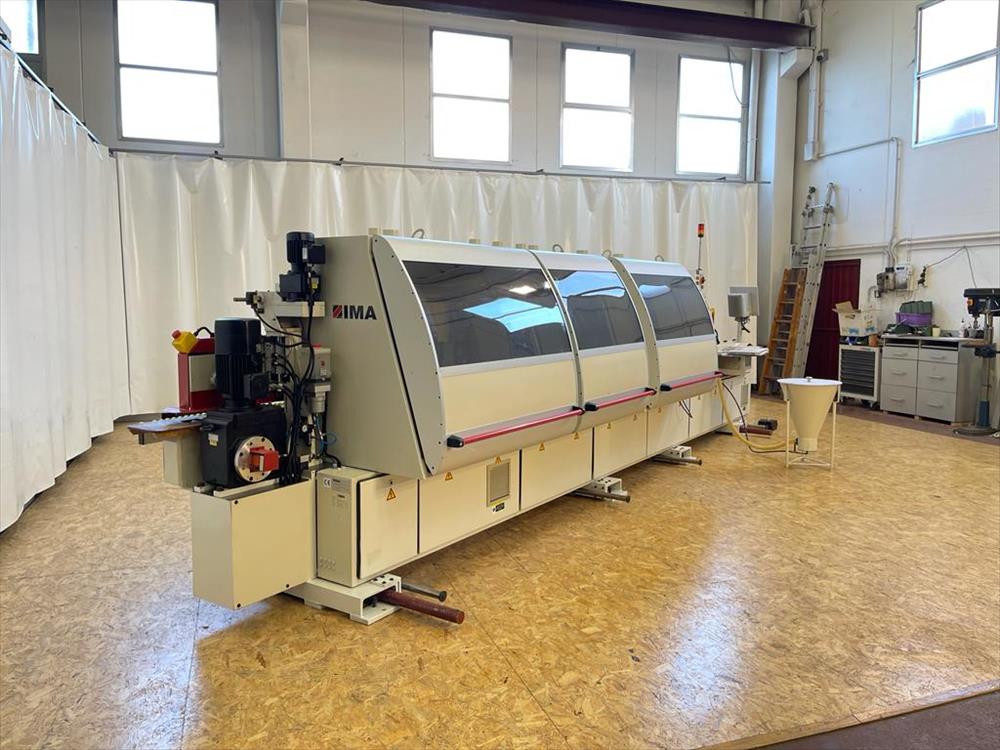

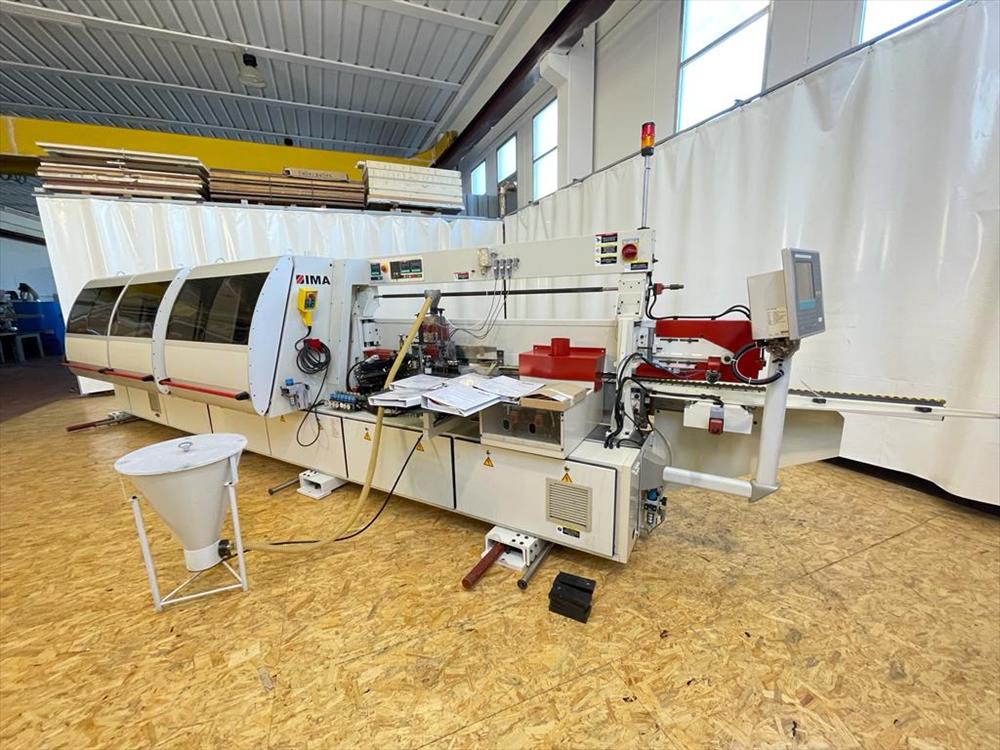

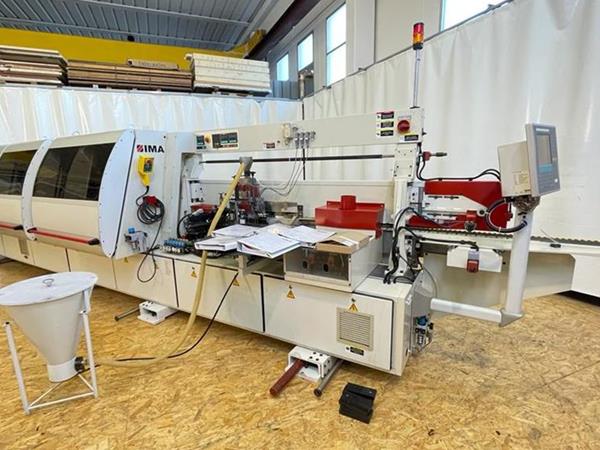

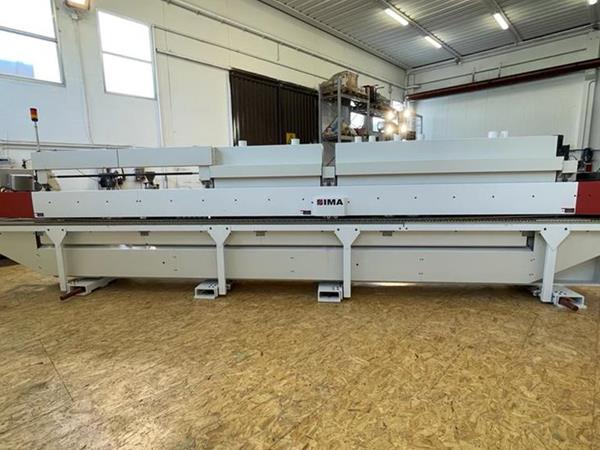

Bordatrice marca IMA modello Novimat Concept L 2425

Anno 2003

Caratteristiche

Sporgenza del pannello oltre la guida a catena costante 38 mm

Minimo di larghezza di passaggio 65 mm

Minimo di lunghezza del pannello 150 mm

Alteza base 950 mm

Pannello:

Minimo spessore 8 mm

Massimo spessore 40 mm ( con arrotondatura) 60 mm (senza arrotondatura)

Bordo:

Min. Altezza 14 mm

Max Altezza 65 mm

Min. spessore 0.3mm

Max Spessore 3 mm

Max Sezione 130 mm2

Min. Lunghezza bordo 160 mm

Listello:

Min. spessore 0.8mm

Max Spessore 20mm

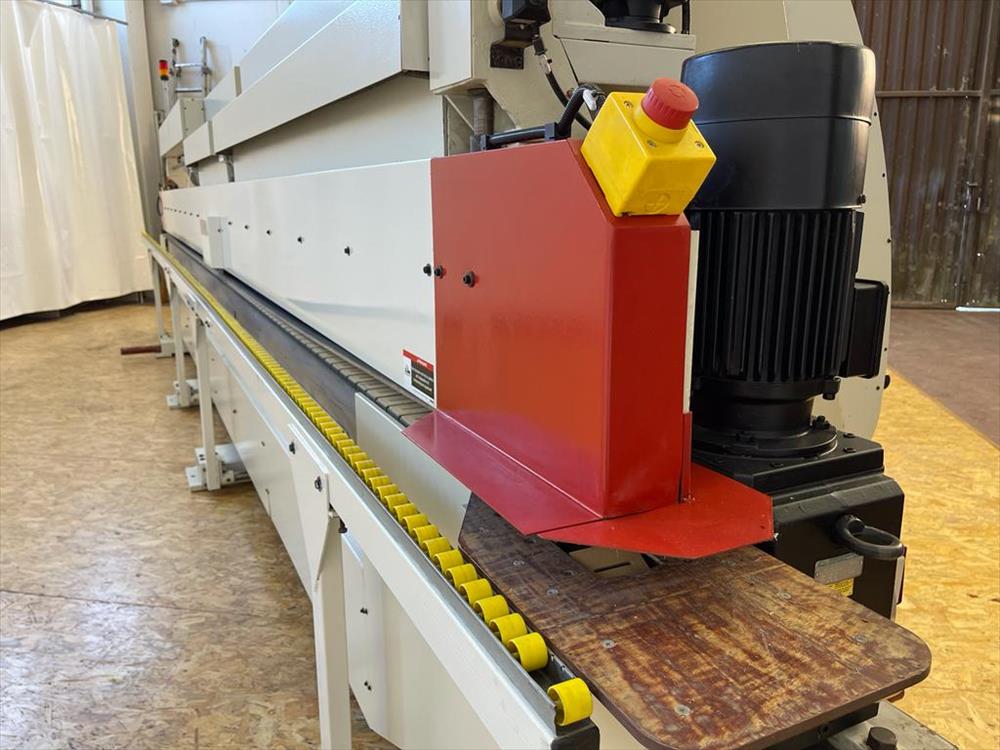

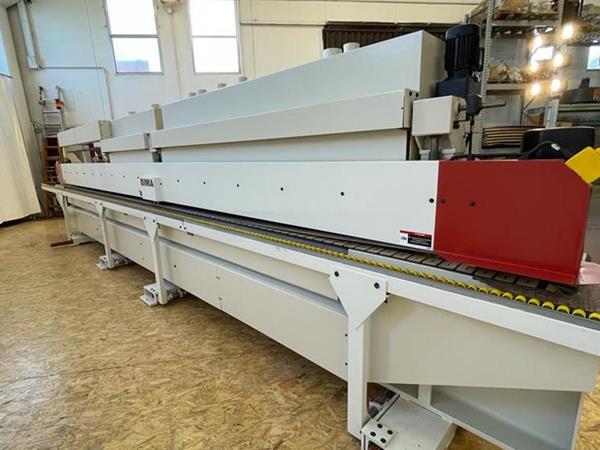

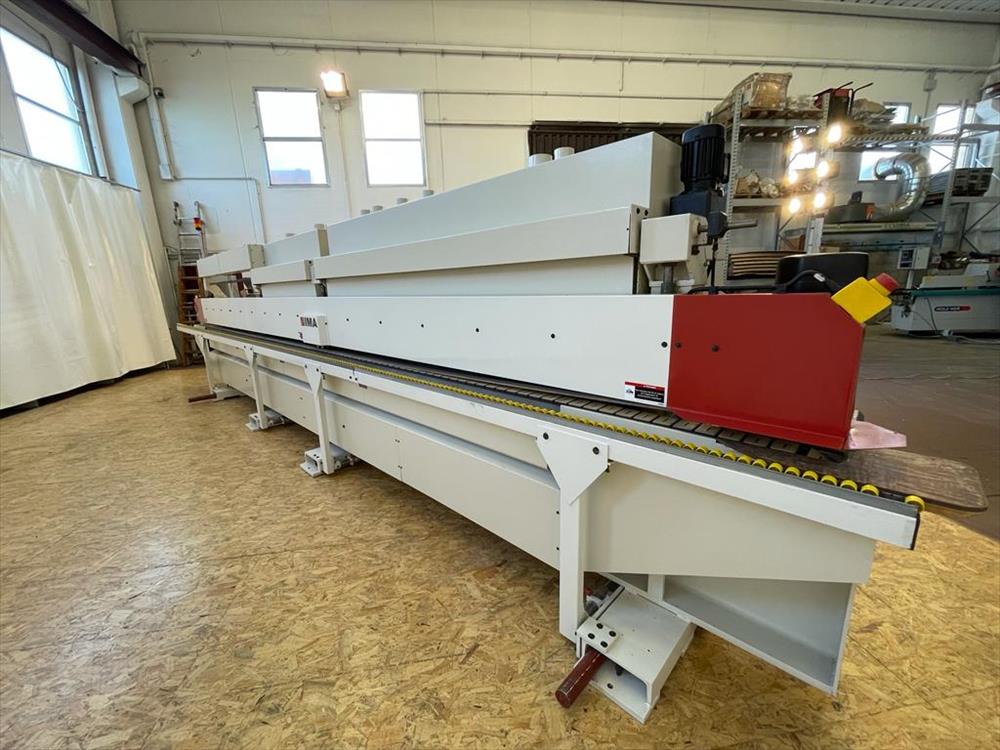

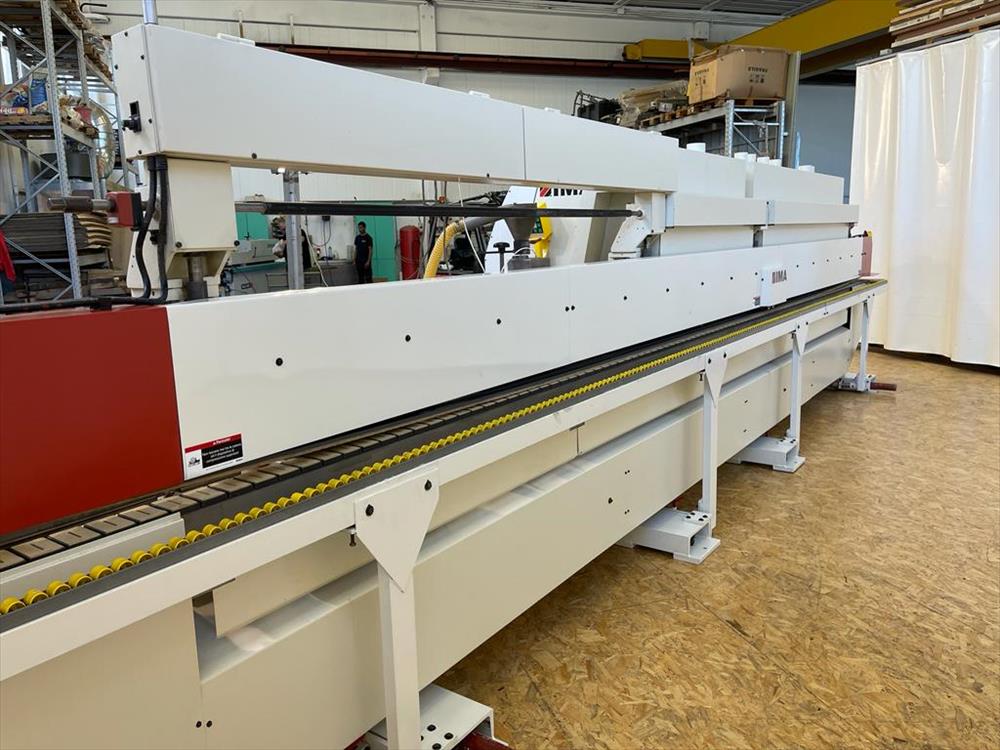

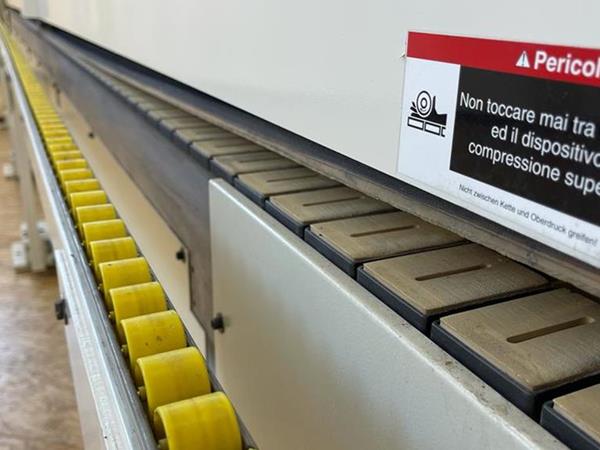

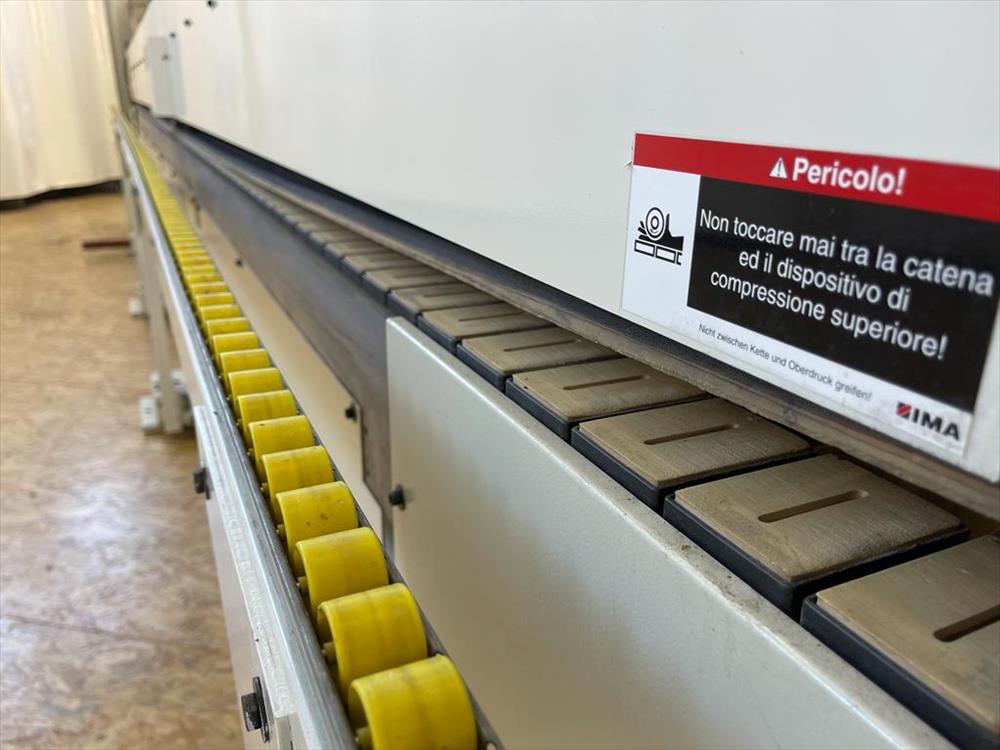

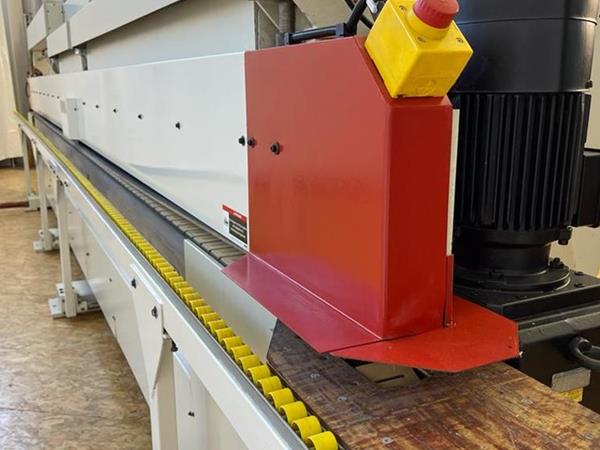

Catena di trasporto/con piastre rivestite in plastica a continua larghezza ca. 80 mm con lubrificazione centrale automatica Sistema di pressione superiore regolabile in altezza elettronicamente con una cinghia di larghezza 70 mm e rulli di guida molleggiati

software di sistema per operare bordatrici monolaterali tipo IMATRONIC 121/01

Superficie operativa orientata alle esigenze delle macchine piccole
Software SPS integrato Programmazione completamente S5 compatibile.
Controllo di linea integrato con max. 64 funzioni di linea.

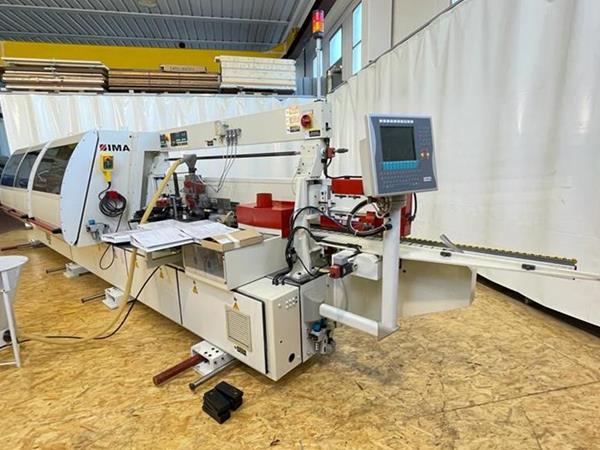

Compact PC in esecuzione industriale con pannello frontale (classe di protezione IP 65), temperatura ambientale permessa +5 - +45° Celsius. Sistema operativo S 2000 Montiore TFT-Display Tastiera - pannello frontale con tastiera alpha-numerica

fUNZIONI SOFTWARE:

  • Controllo delle funzioni e cicli macchina. Facile guida operatore a menù con tasti funzione. Visualizzazione degli eventi macchina e stati operativi
  • Programmazione: Creazione programma a dialogo.
  • Gestione dati: Gestione di 200 programmi con numero programma alfa-numerico a 19 posizioni. (quindi gestione programma orientata all'articolo possibile)
  • Funzione per la messa a punto e il servizio della macchina accesso a queste funzioni con password.

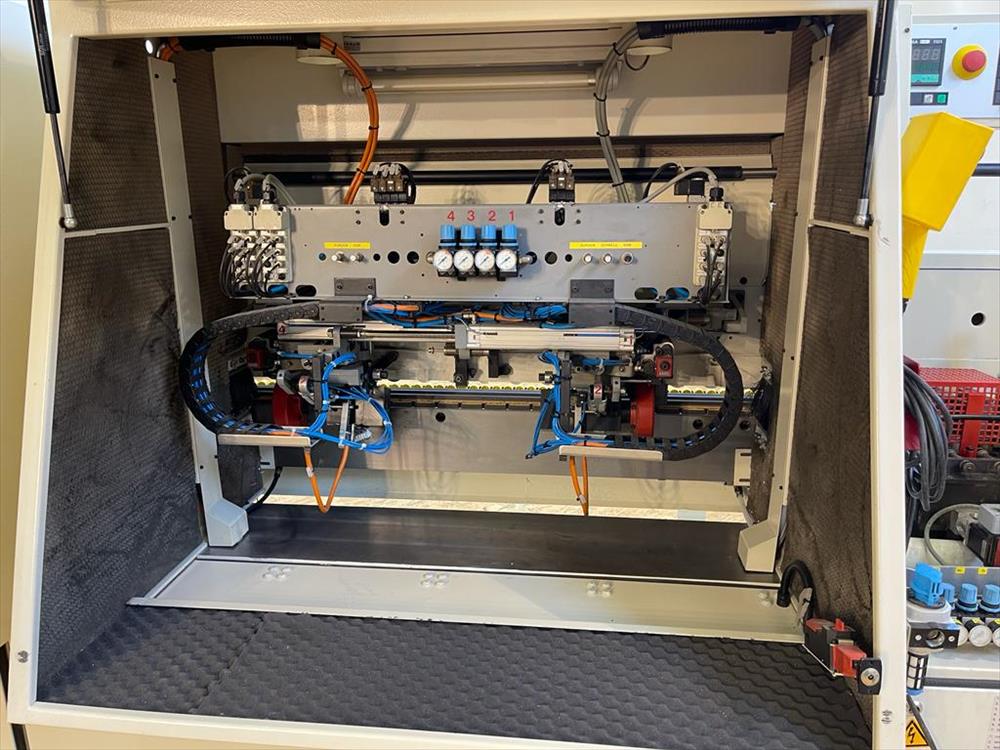

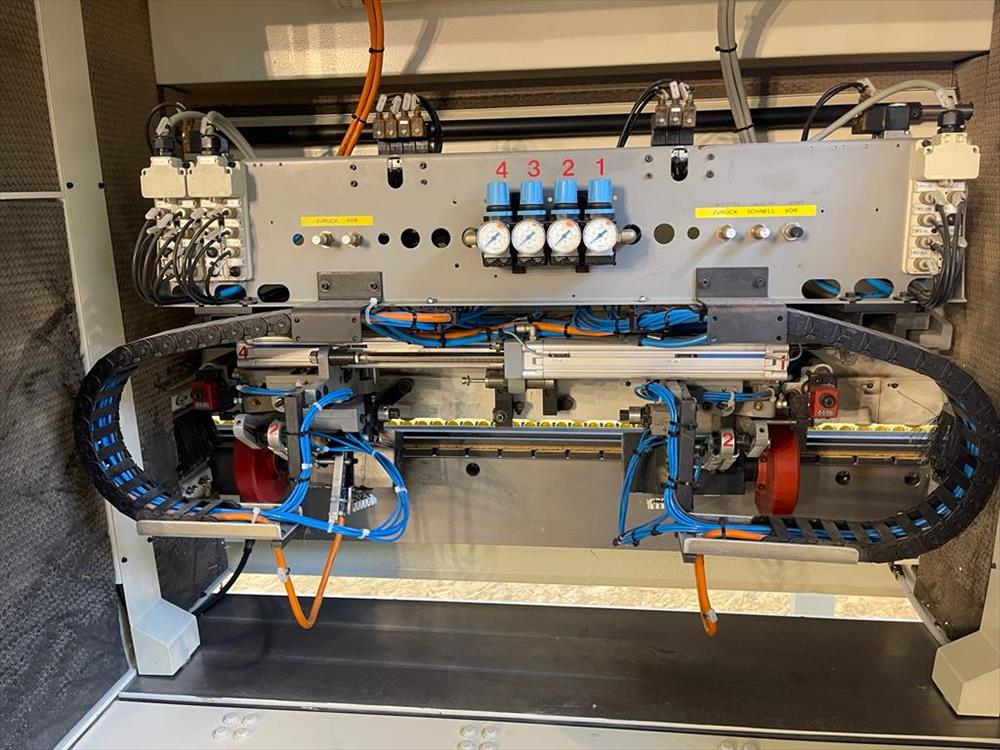

  • Gruppo intestatura per 2 motori montato sulla pressione superiore per intestare il materiale sporgente anteriore e posteriore, per refilare o tagli con smusso, con 2 lame con punto in carbonio 160 x 22 mm Z=48 min. sporgenza pannello: ca. 30 mm + max. spessore listello, o bordo min. lunghezza pannello: ca. 150 mm min. distanza tra 2 pannelli successivi: ca. 300 mm min. distanza da bordo anteriore a bordo anteriore = 990 mm max. velocità di lavoro ca. 25m/min con dispositivo di sbloccaggio per il pattino di tastatura bordo anteriore e posteriore.
  • Gruppo fresatura Gruppo fresatura 08.0555, per 2 motori orientabile al max. di 3° (per spessore pezzo oltre 25 mm) con tastatura di altezza, senza tastatura laterale, con 2 motori disposti uno sopra l'altro, senza utensili, con visualizzatore digitale 09 per la regolazione verticale, con bocche di aspirazione singole.
  • Gruppo fresatura con tastatura in altezza e laterale orientabile di max. 30°, senza utensili con visualizzatore digitale meccanico 09 per la regolazione orizzontale e verticale con bocche di aspirazione singole
  • Gruppo carteggiatura

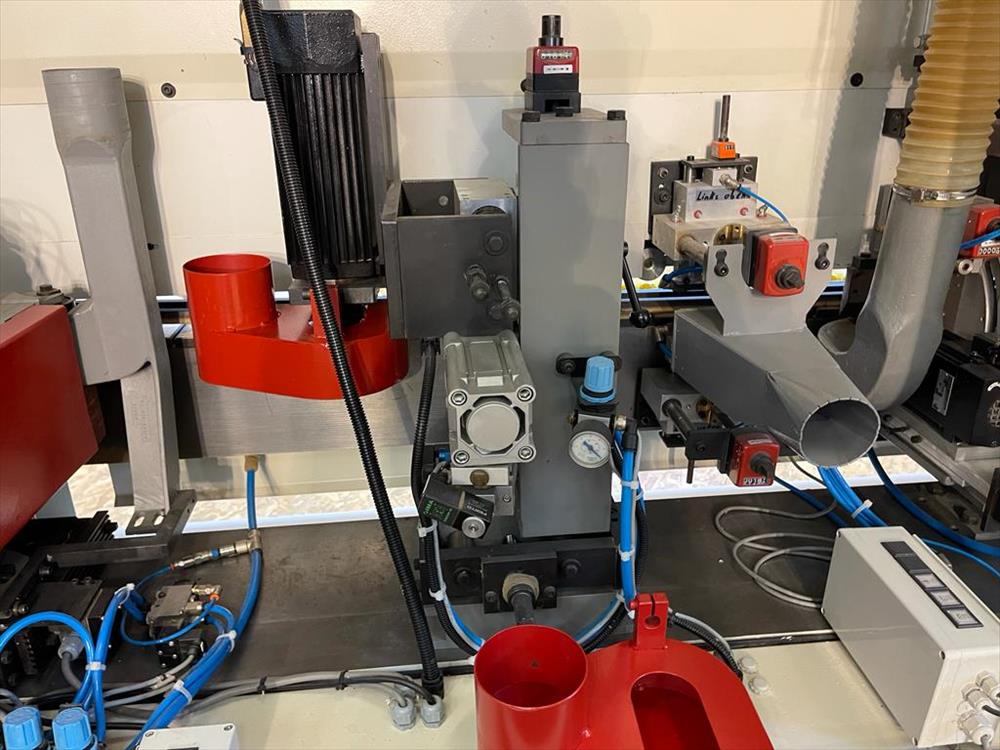

  • Gruppo rettifica per la rettifica di pezzi squadrati o per la fresatura di scanalature laterali, battute o profili temporizzato, non orientabile, senza tastatura 2 Motore 4,5 KW, 150 Hz, 9000 g/min. con 1 bocca di aspirazione singola Ø 120 mm con convertitore di frequenza statico con regolazione orizzontale tramite asse e con visualizzatore digitale meccanico per la regolazione orizzontale e verticale
  • Gruppo soffiatura con ugello di soffiatura per l'eliminazione delle particelle libere sul lato pezzo
  • Leister riscaldatore Irradiatore, lungh. 300 mm, 2 x 1,5 kW per pre-riscaldare il bordo del pezzo

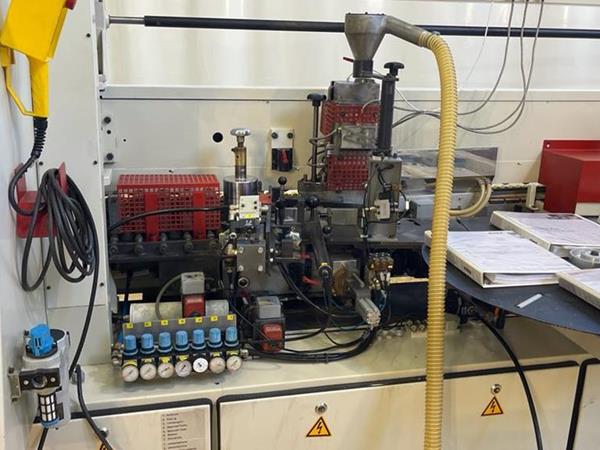

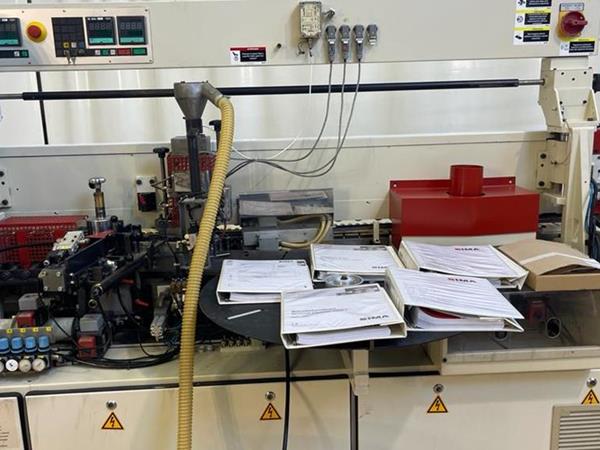

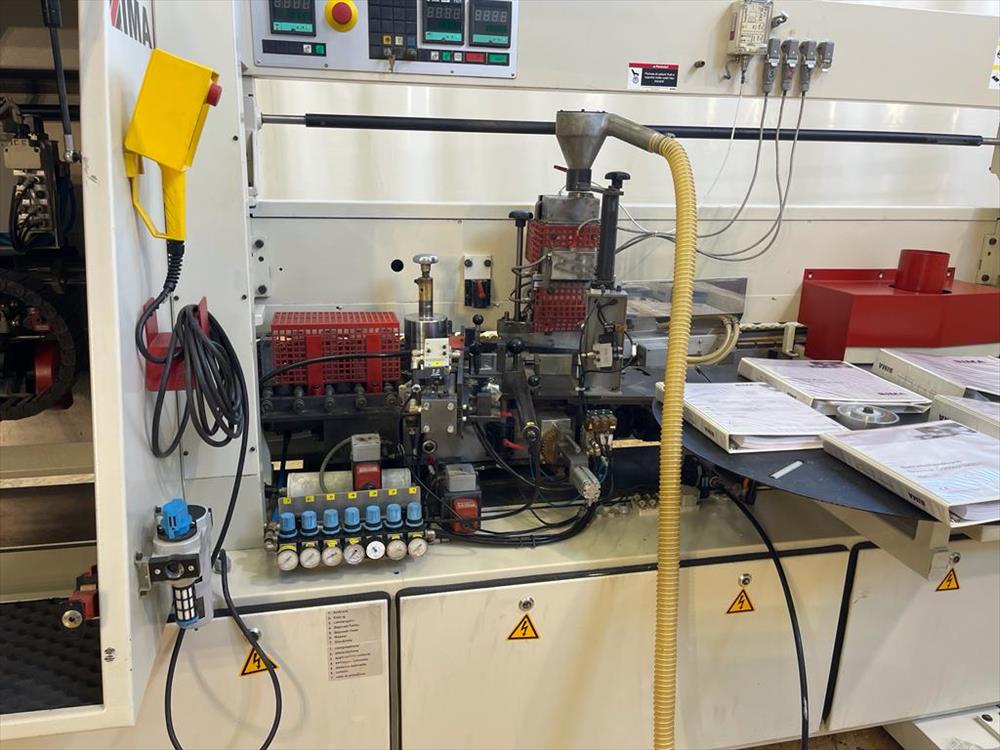

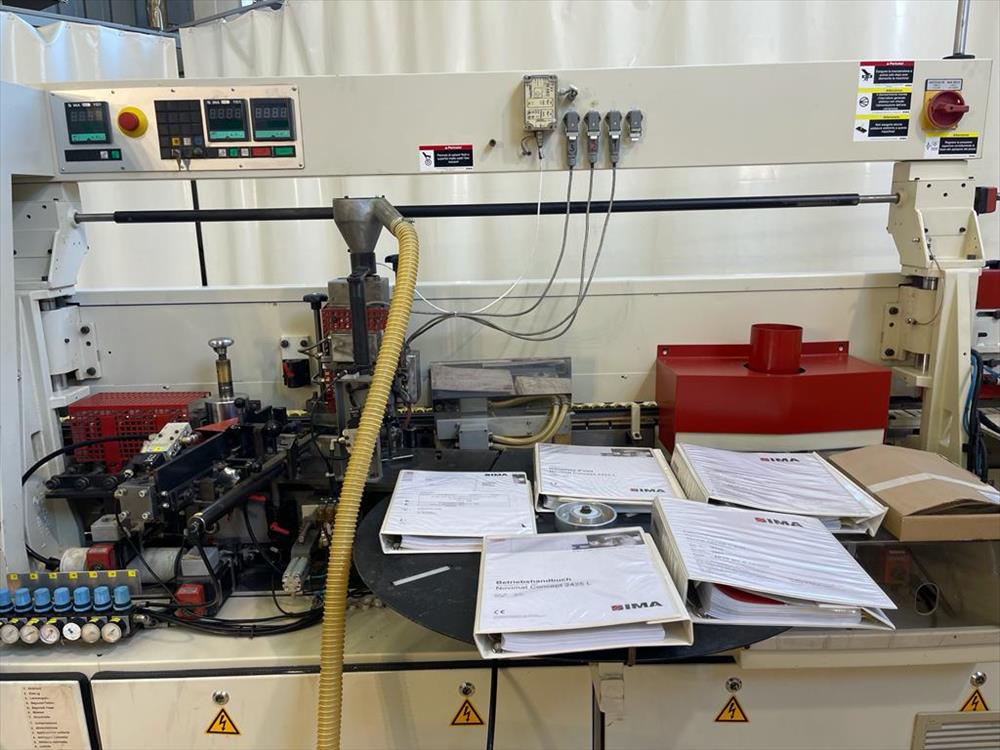

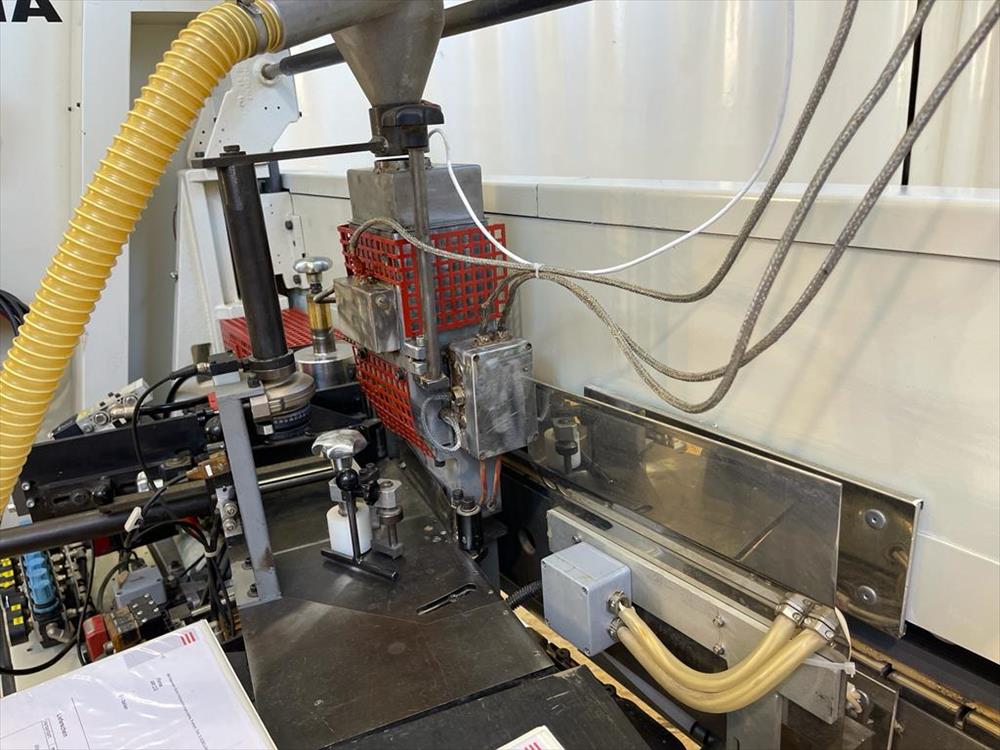

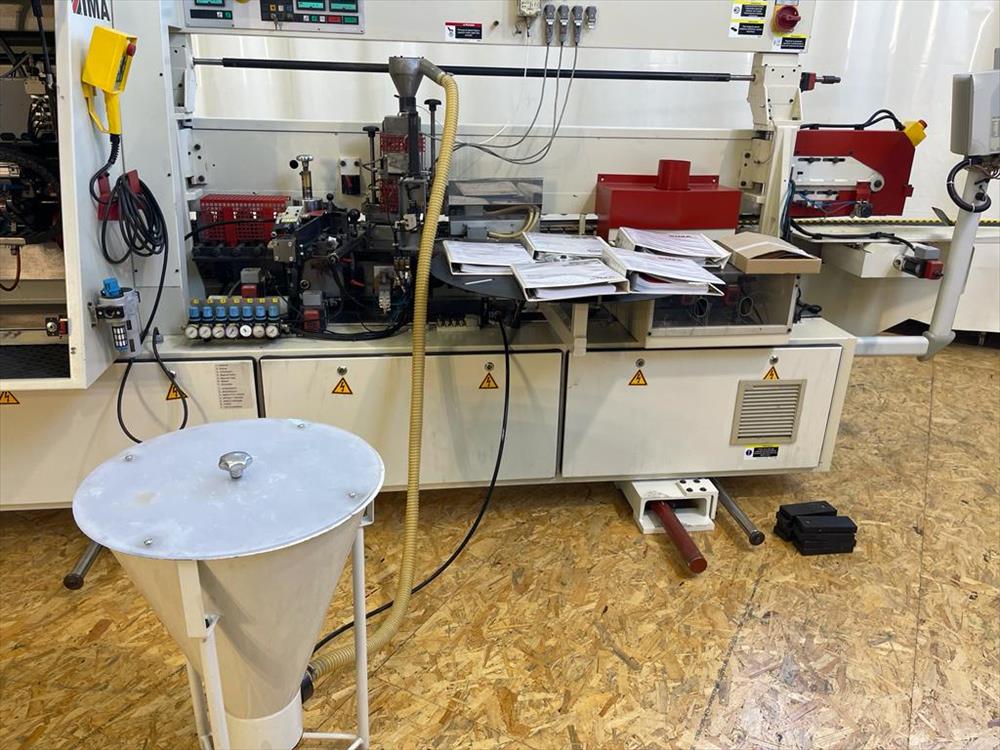

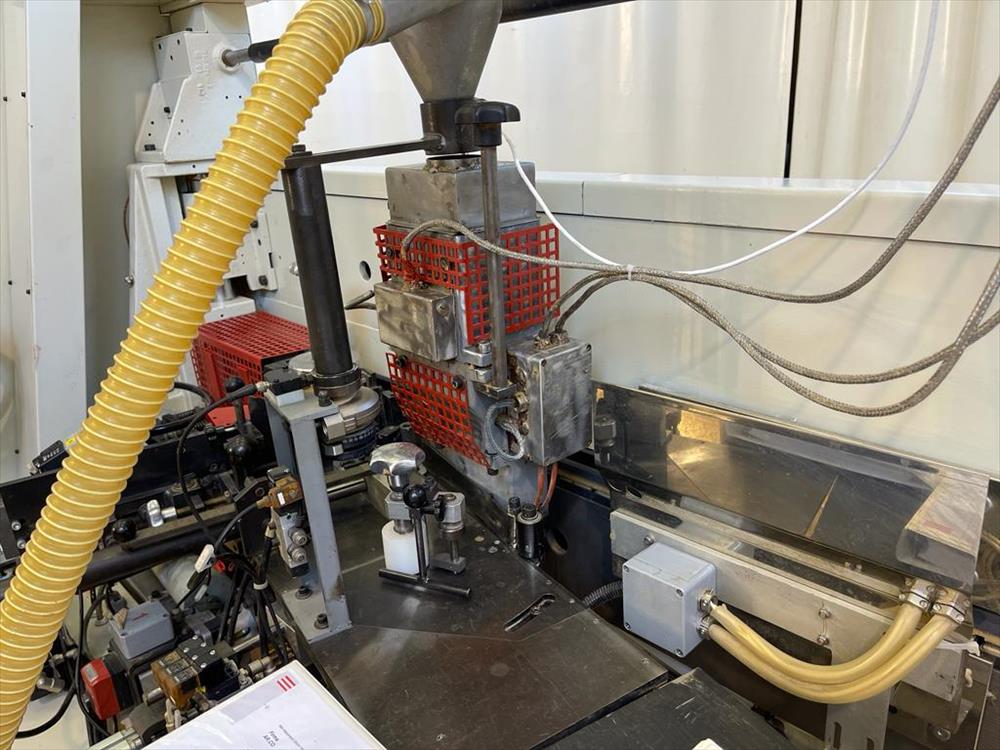

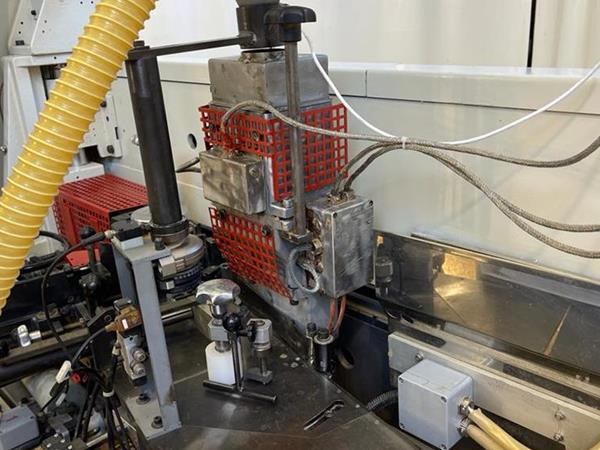

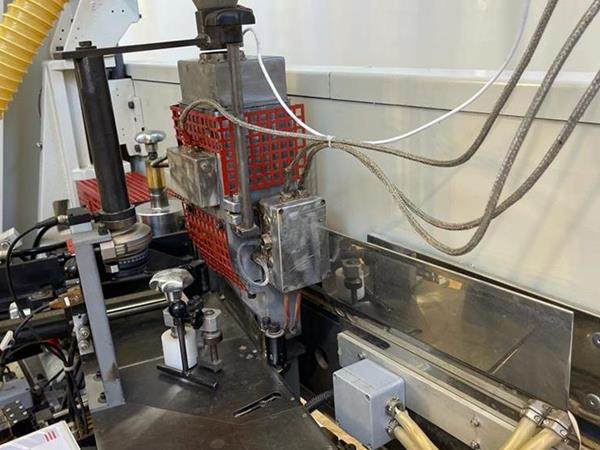

  • Prefusore colla con contenitore di 1 L potenza calorifica 3 x 400 W capacità di fusione: - per colle con additivi ca. 7 kg/h - per colle senza additivi ca. 5 kg/h con alimentazione granule automatico 283.19 da un serbatoio di ca. 30 kg tramite un tubo di aspirazione nella camera di fusione con regolazione di livello consumo aria compressa ca. 7000 l/h
  • Gruppo Truciolatore per la fresatura di scanalature, maschiature, profili passanti laterali o inferiori per scanalature superficiali fino a 10 mm davanti la catena orientabile, senza tastatura, max. capacità motore 3 kw senza utensili, con visualizzatore digitale meccanico per la regolazione orizzontale e verticale

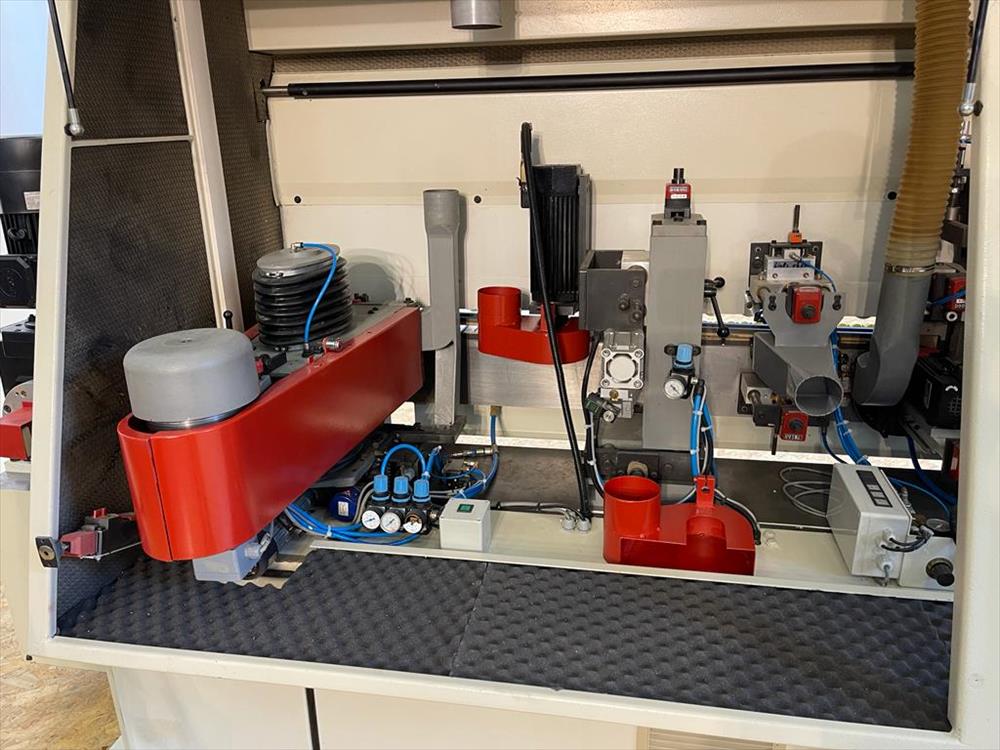

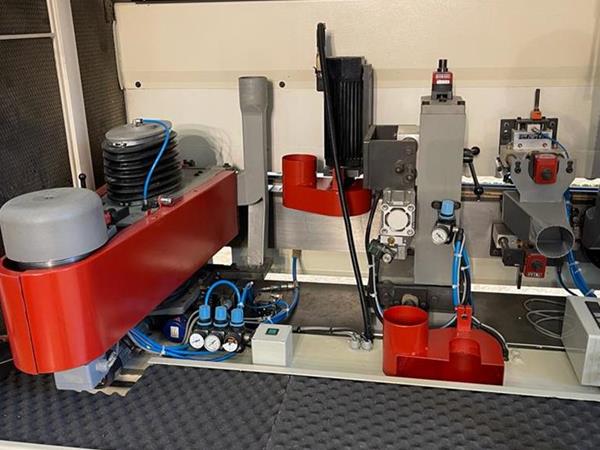

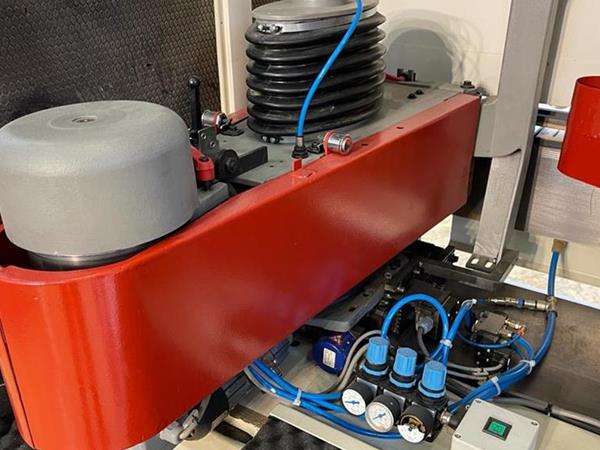

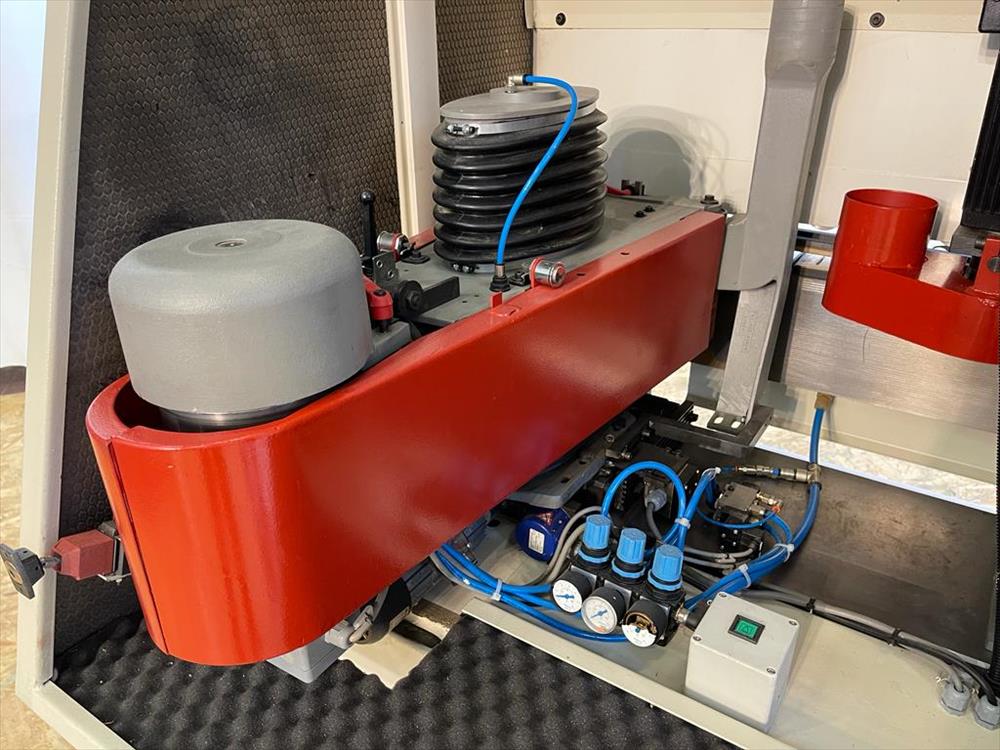

  • Gruppo carteggiatura, oscillante per carteggiare i lati verticali con 1 motore da 1,8 kW, 220/380 V, 50 Hz, 3000 g/min. con 1 nastro di carteggiatura 2000 x 150 mm velocità nastro di carteggiatura: 20 m/sec.

Dimensioni

870 x 240 x 220 h cm

Peso 5500 Kg



Caratteristiche tecniche

Marca IMA
Modello Novimat Concept L 2425
Anno 2003
Condizione Usato
Alimentazione elettrica 380 v
Potenza 33 Kw
Quantità 1
