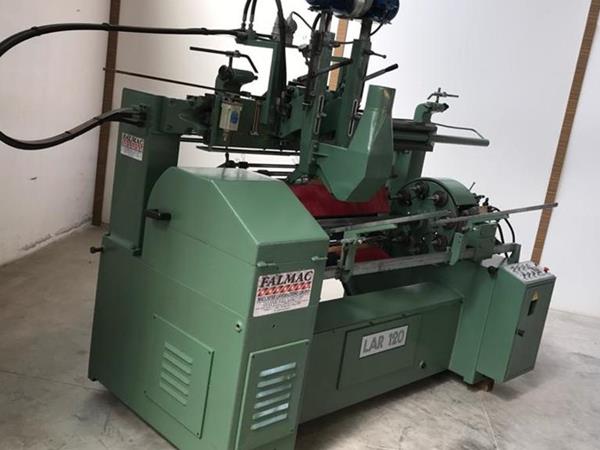

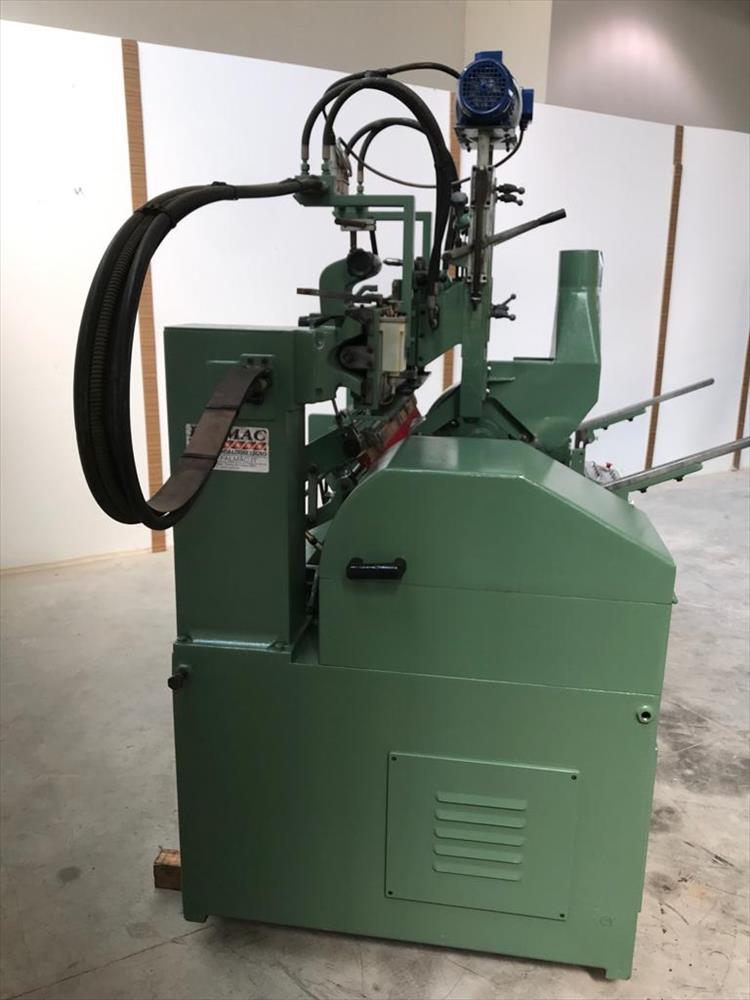

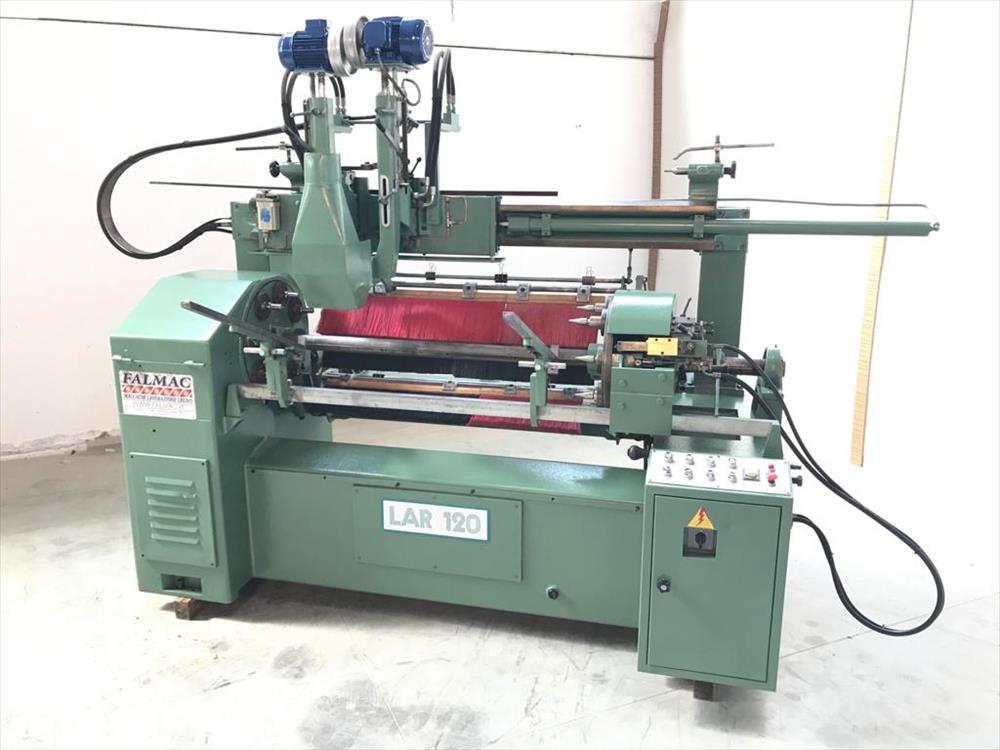

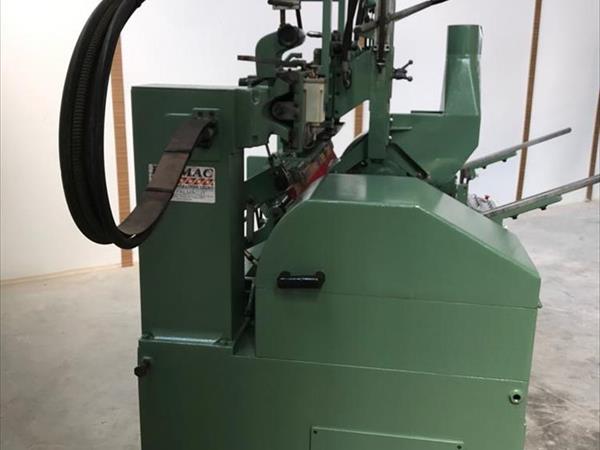

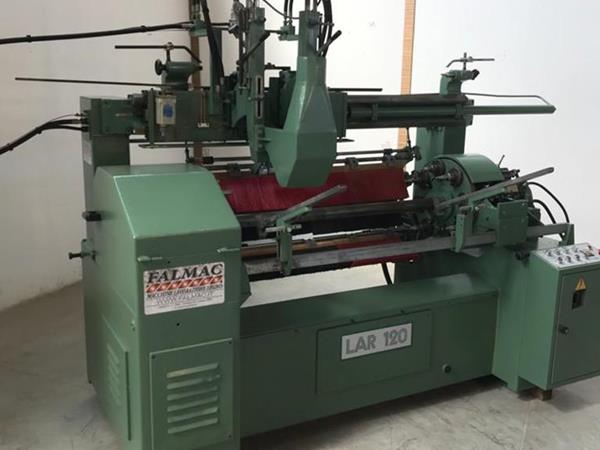

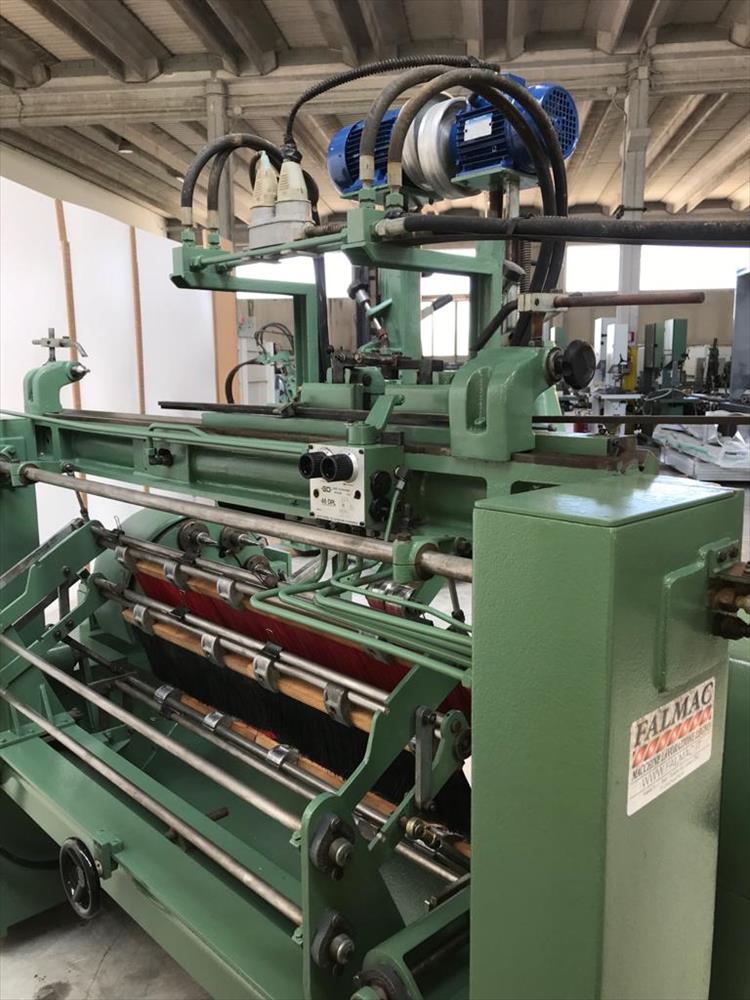

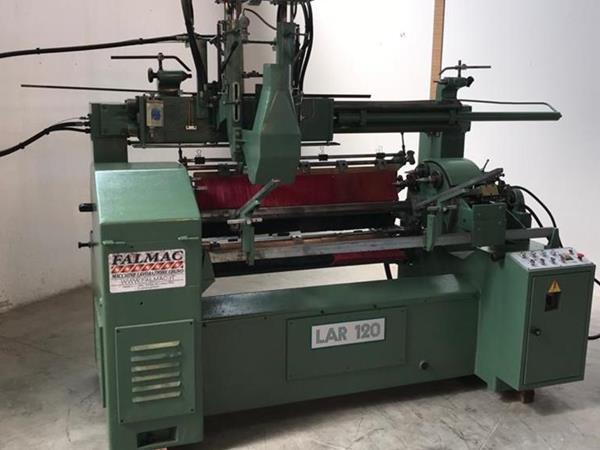

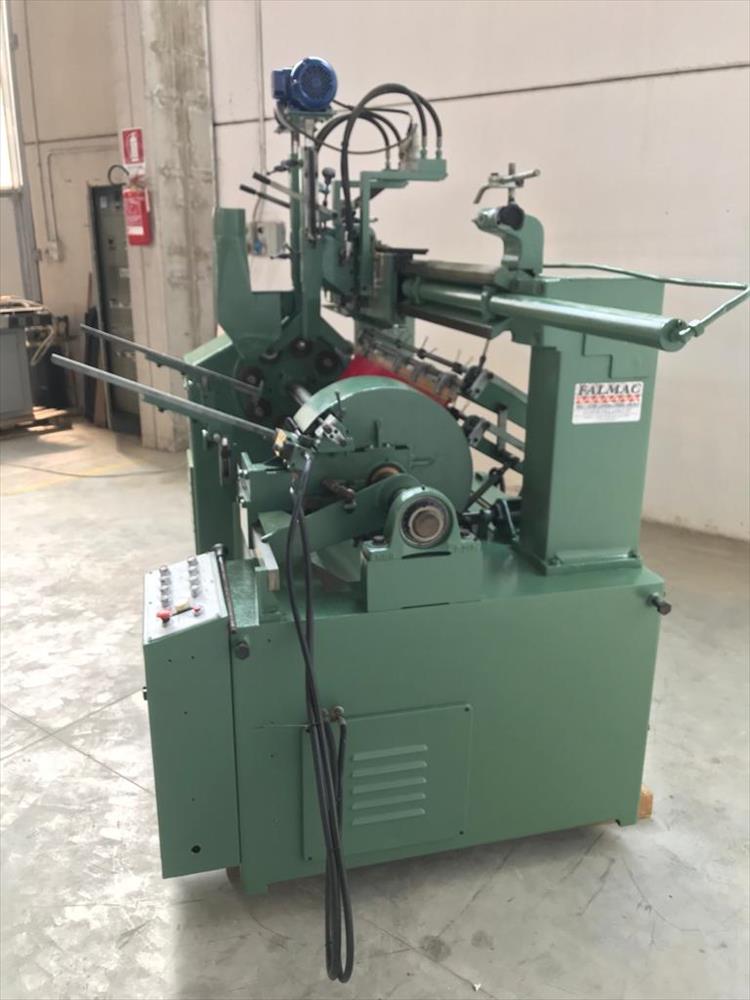

Levigatrice automatica per torniti
Levigatrice Genini
Modello Lar 90
Caratteristiche

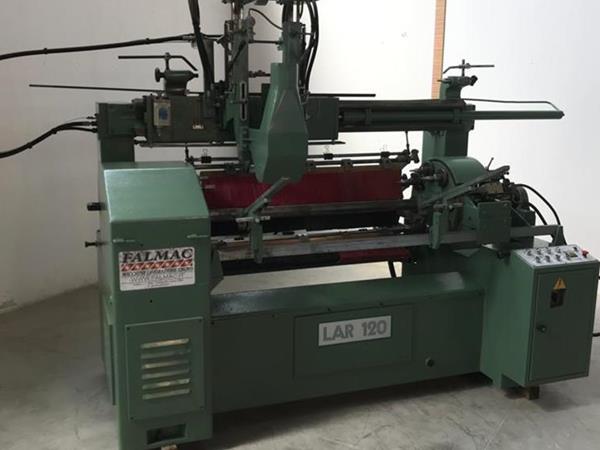

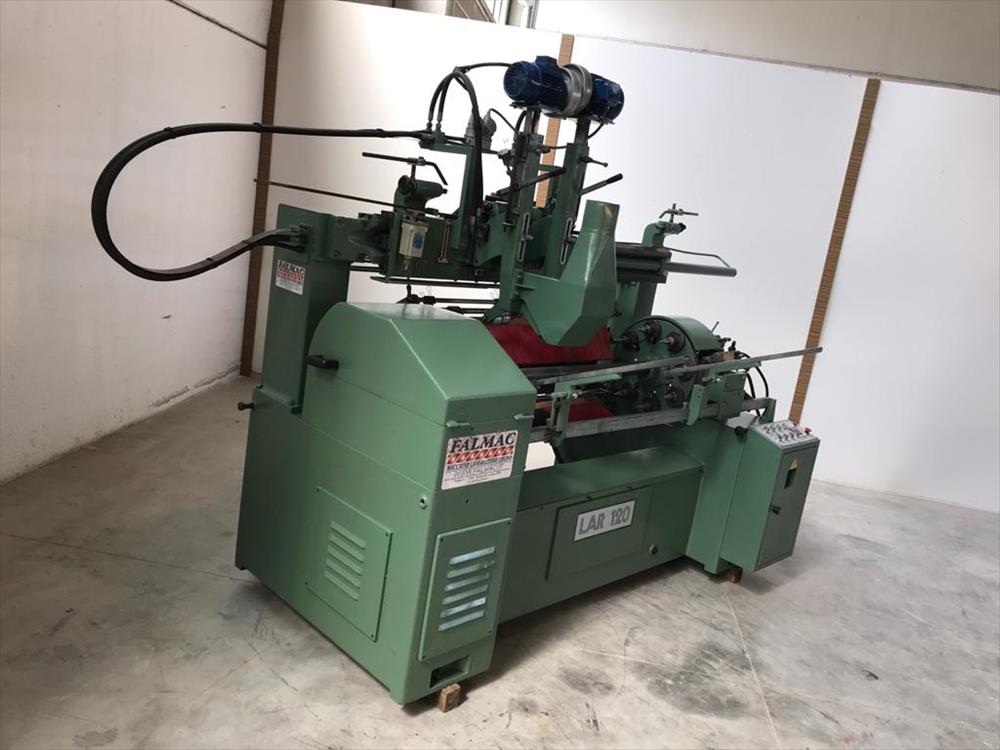

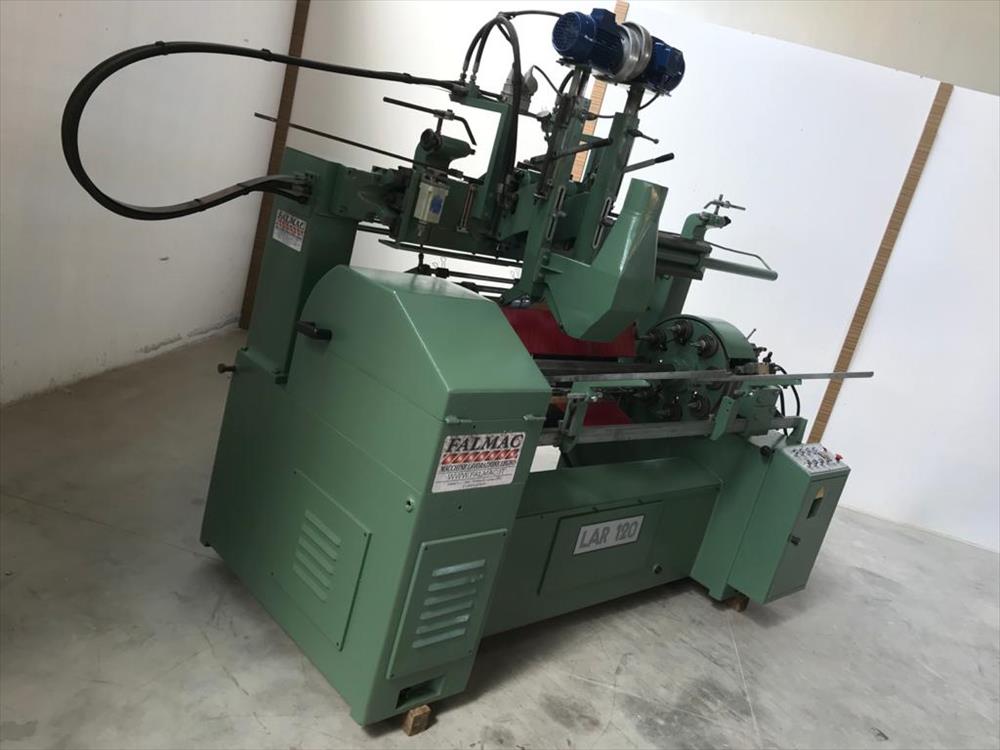

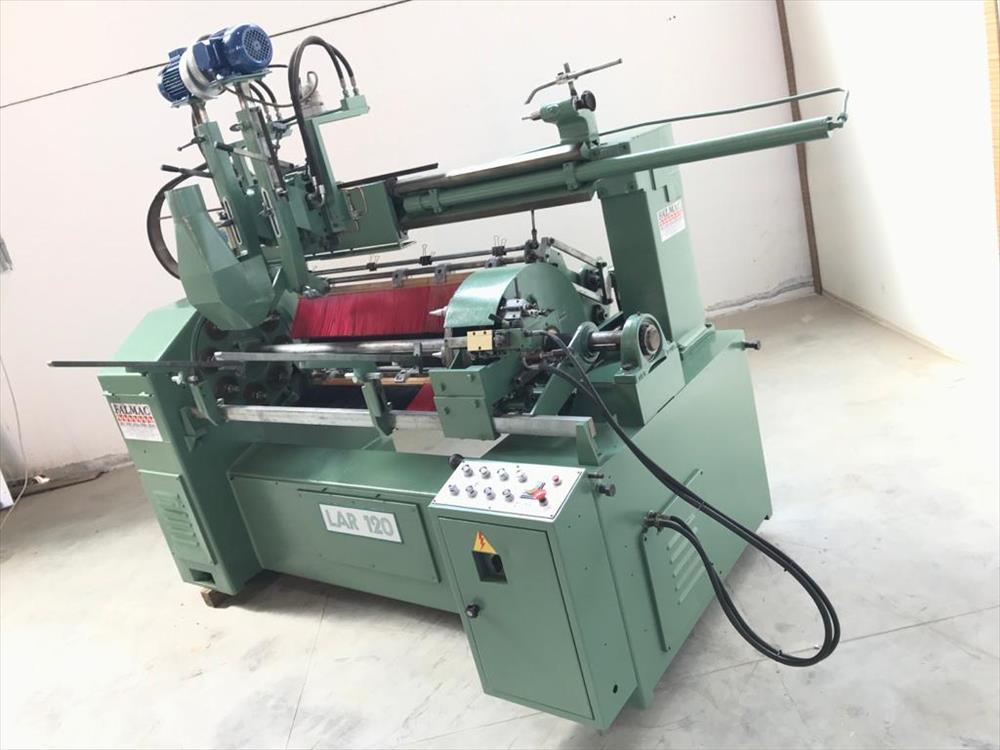

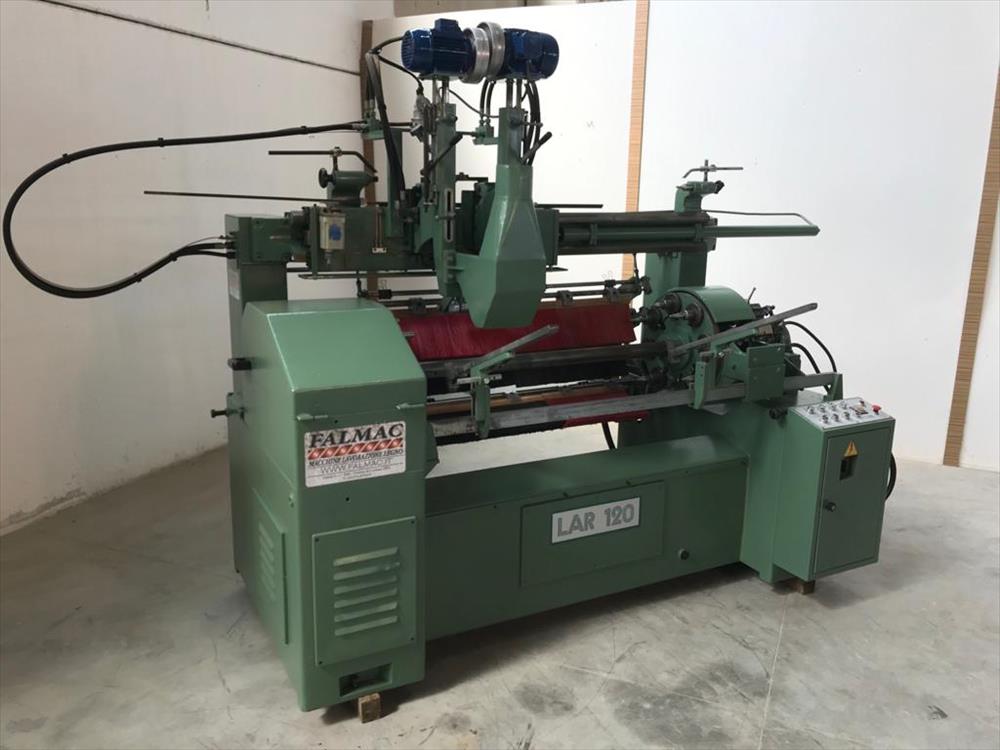

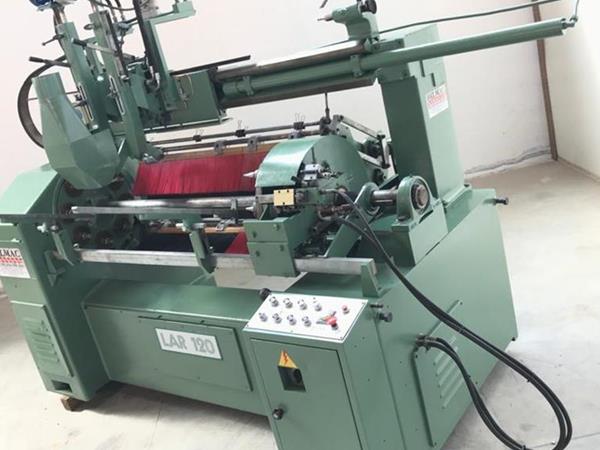

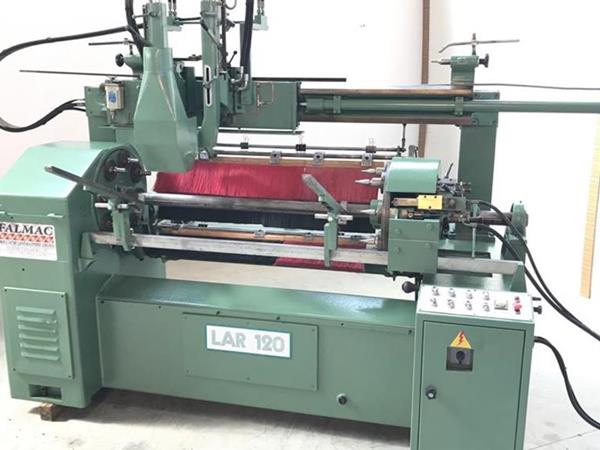

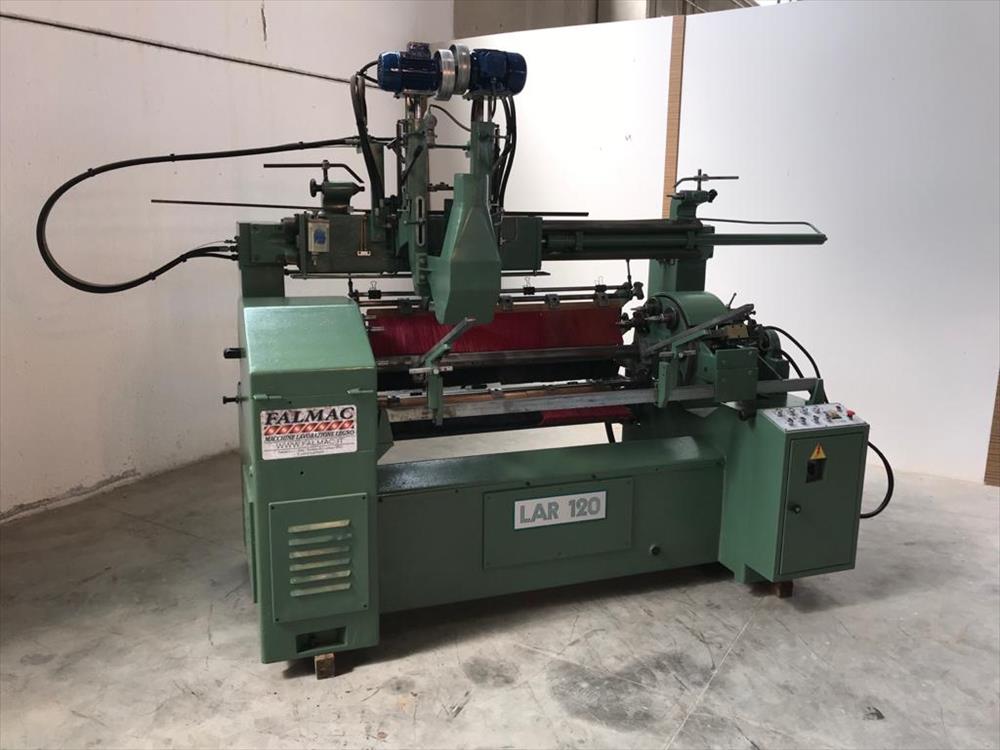

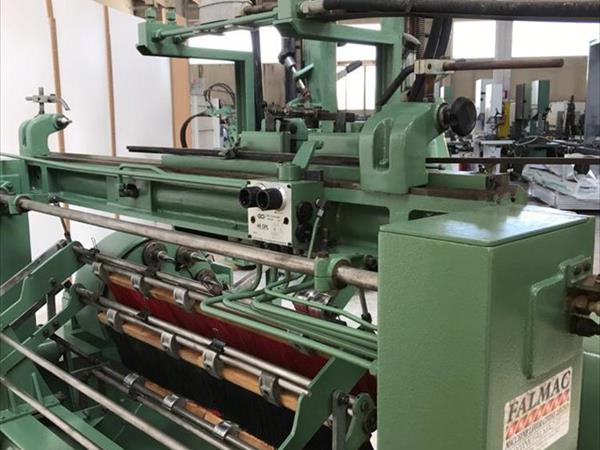

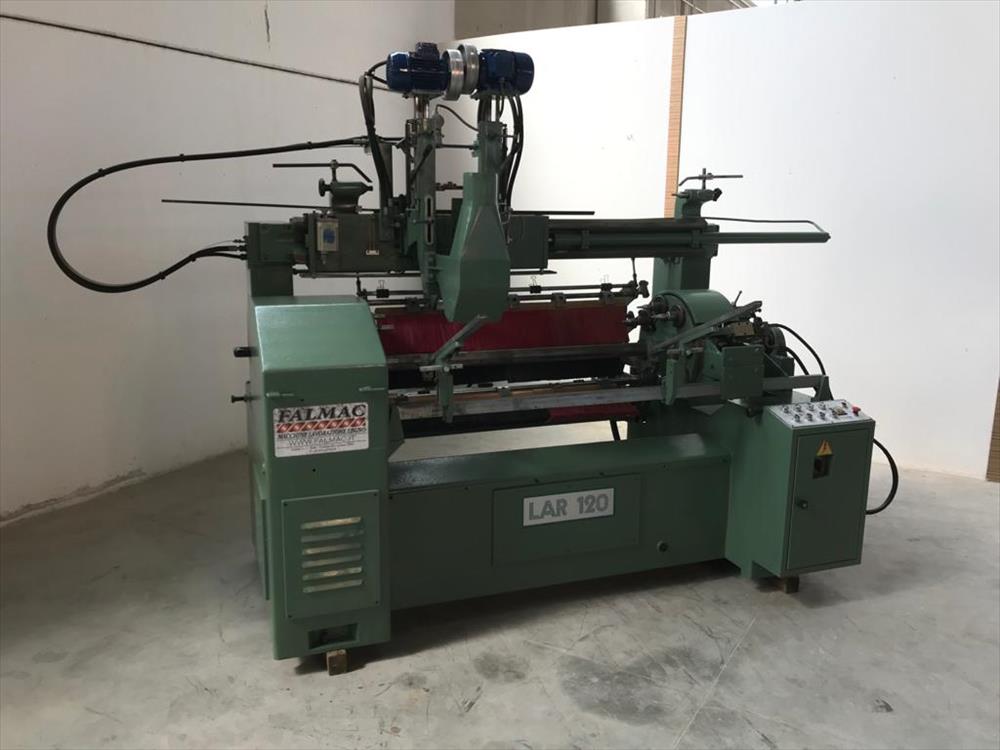

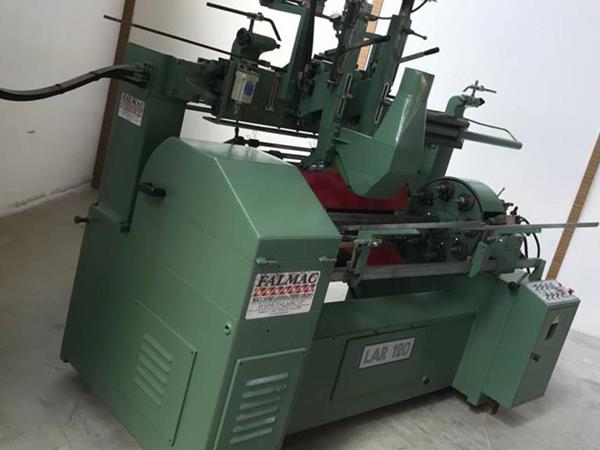

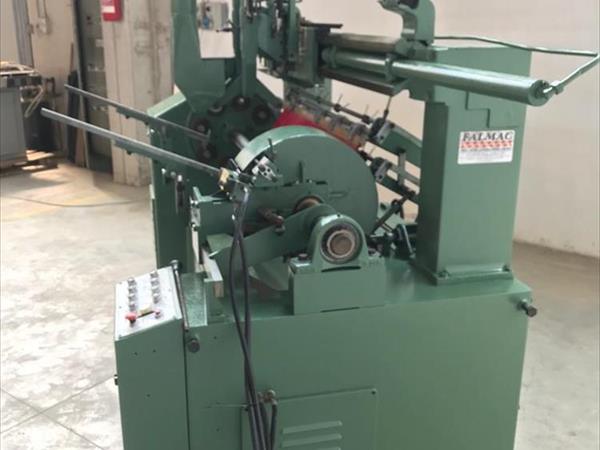

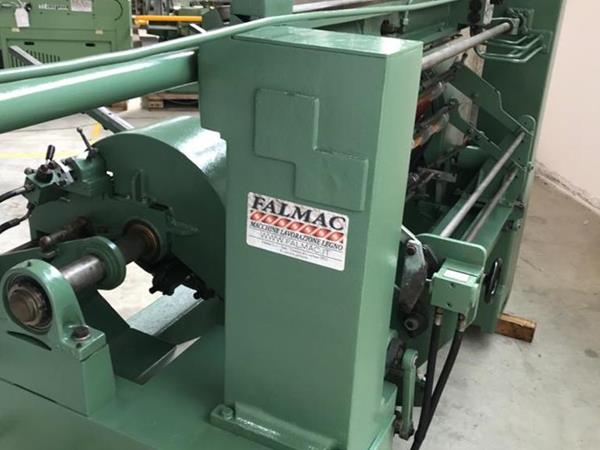

Levigatrice automatica Genini per levigatura di pezzi torniti.
Completa di doppia unità di prelevigatura e copiatura idraulica da campione con 2 gruppi di nastri
Completa di seconda fase di finitura con carta abrasiva frastagliata a 3 diverse grane sostenuta con spazzole in Nylon completa di 3 gruppi spazzola.

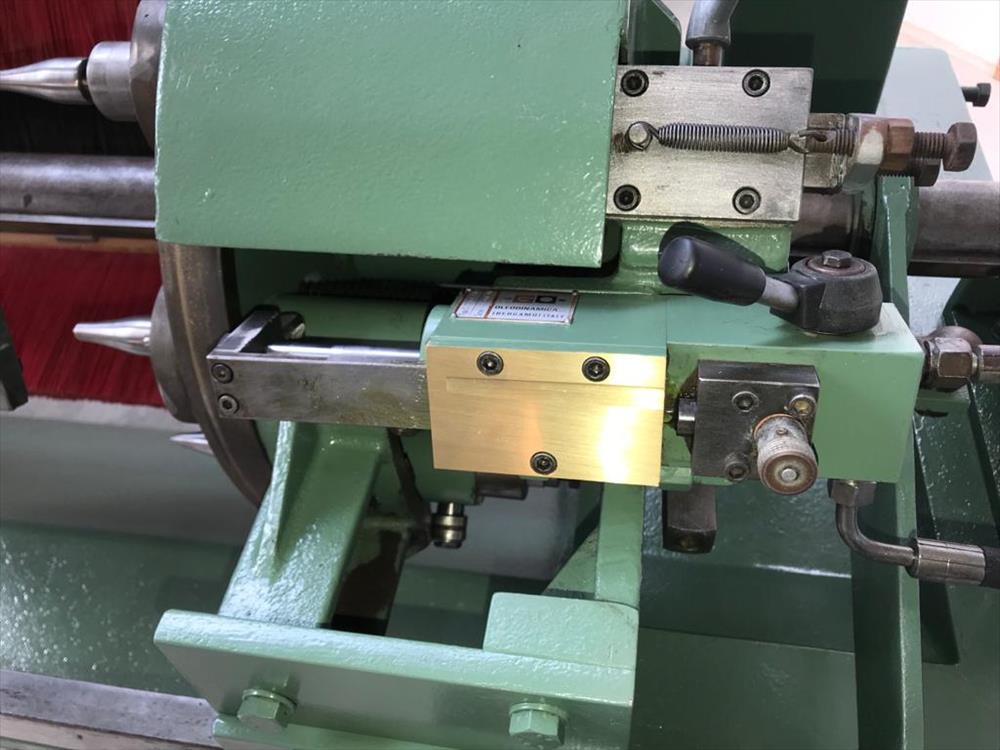

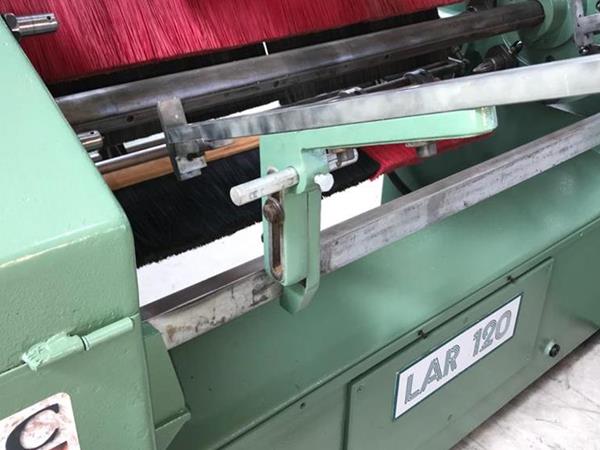

Completo di caricatore e chiusura contropunta automatico + espulsione e scarico pezzo.

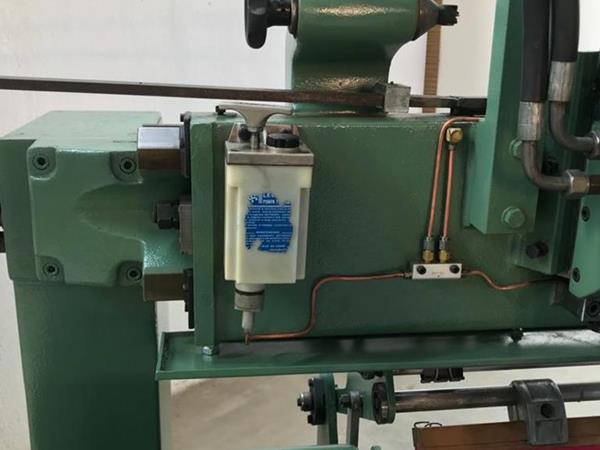

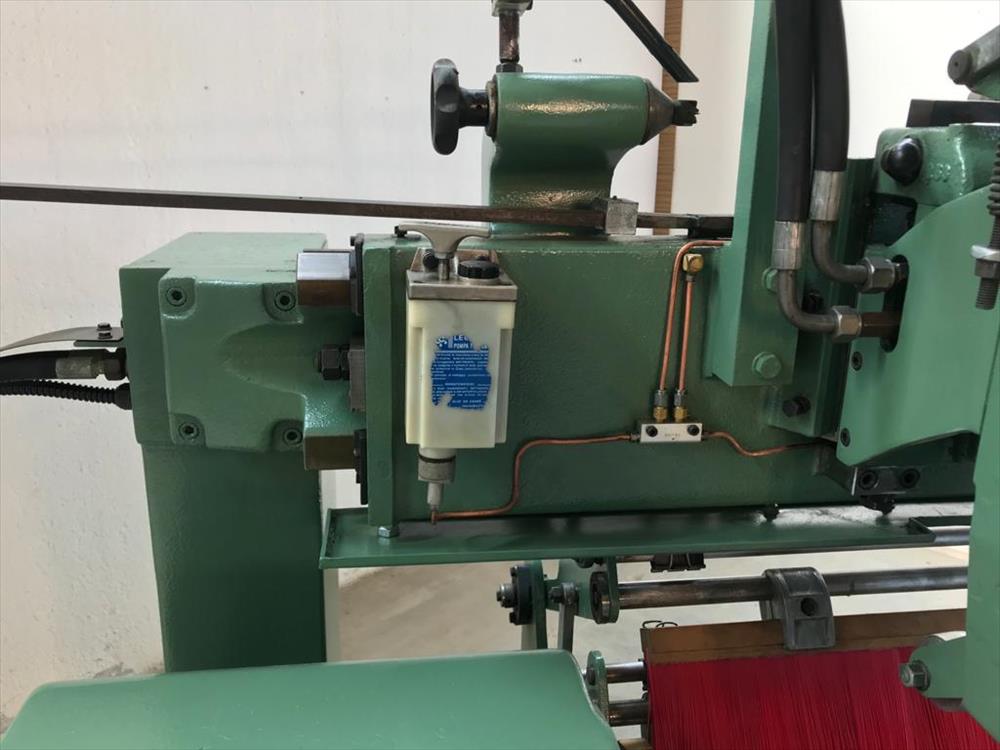

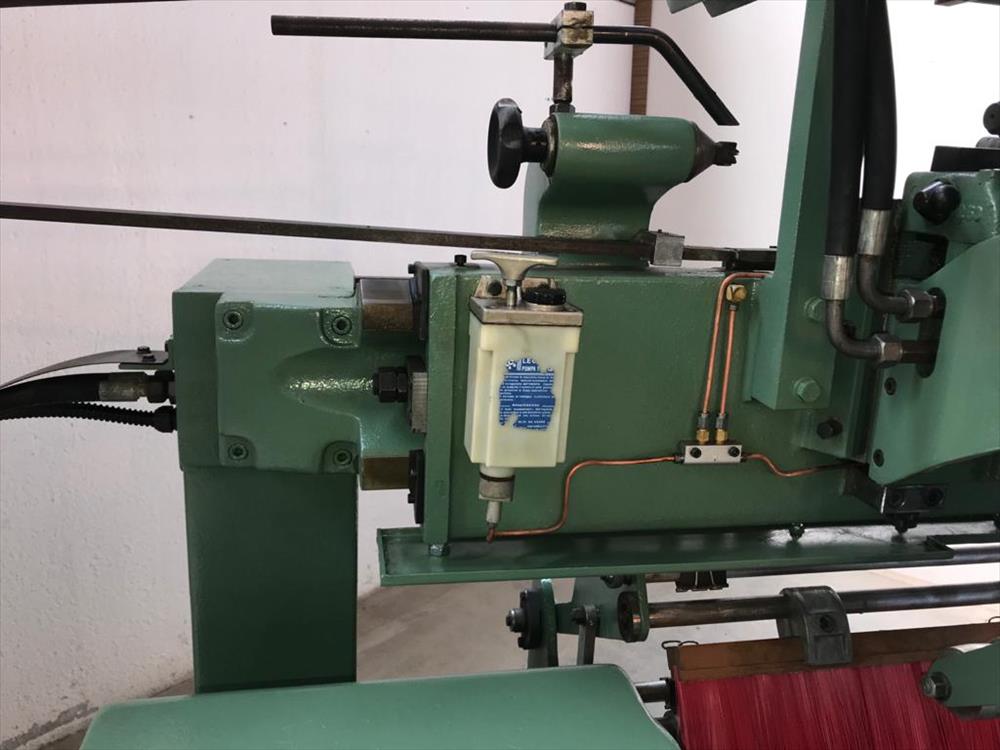

Impianto di lubrificazione automatico
Caratteristiche:
- Ciclo di funzionamento automatico
- Movimento delle unità con impulso idraulico
- Basamento in lamiera elettrosaldata stabilizzata

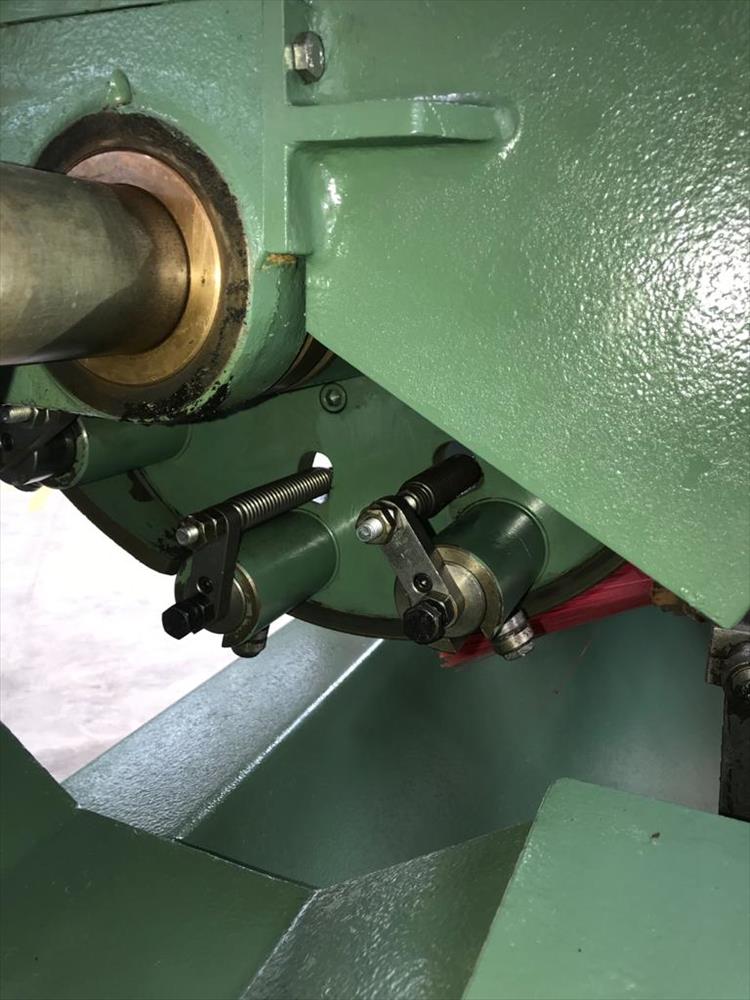

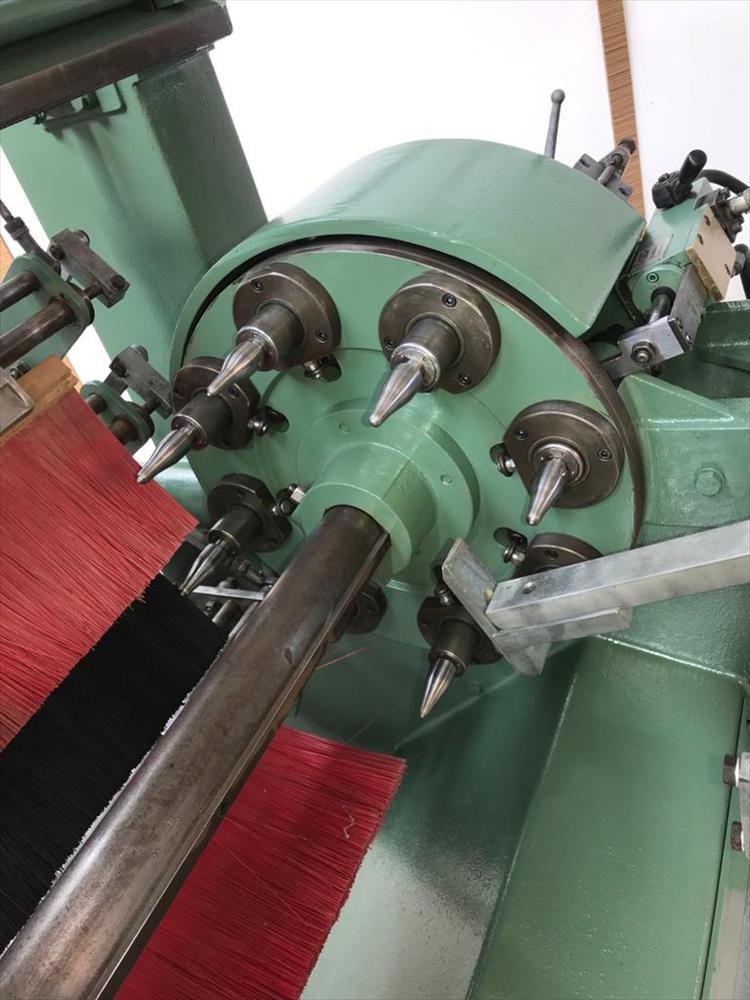

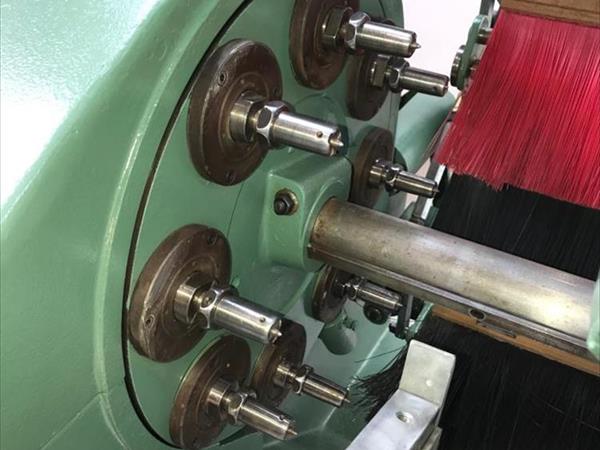

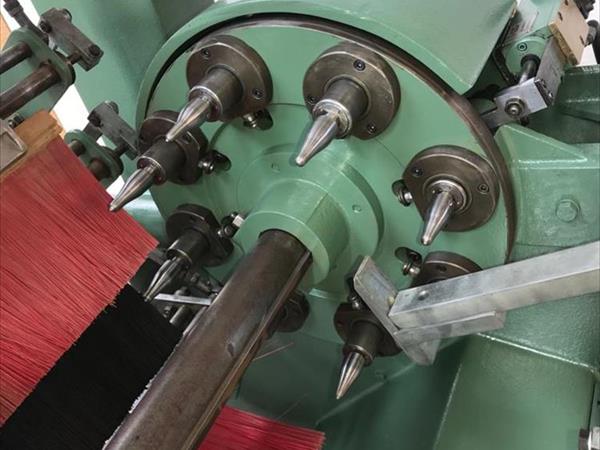

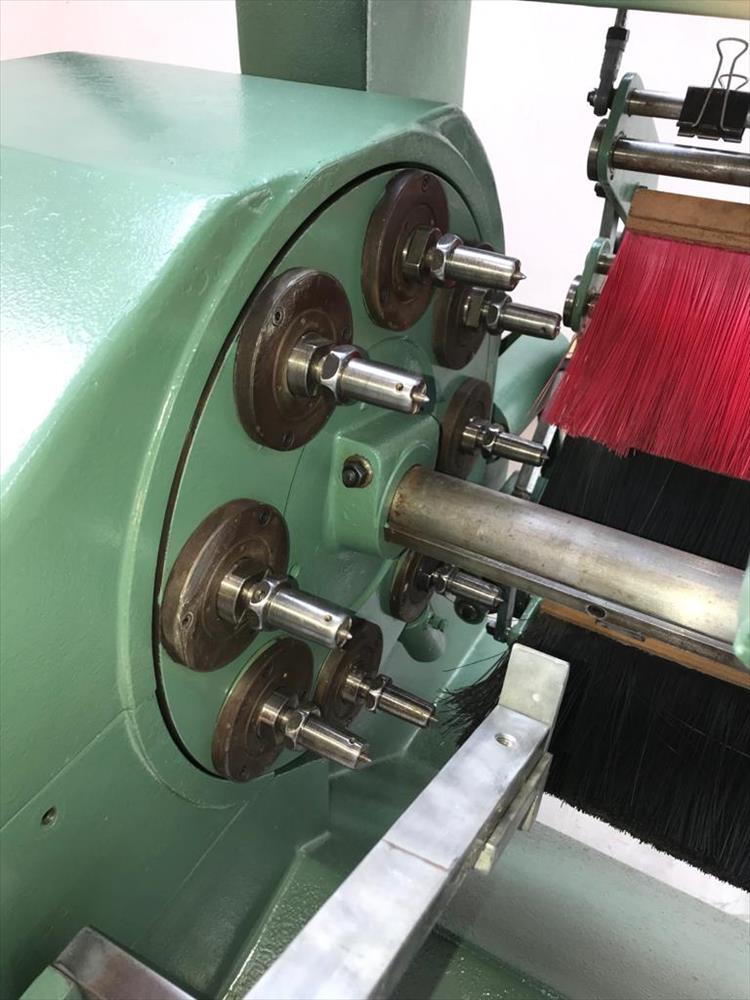

- Tamburo con 8 stazioni di lavoro:
- 1. carico
- 2., 3. prelevigatura (4 passate per pezzo)
- 4., 5., 6. levigatura di finitura
- 7. scarico
- 8. folle
- Carro longitudinale di prelevigatura con velocità di andata e ritorno regolabili a piacere
- N. 2 prelevigatori supportanti nastro abrasivo rotante con motorizzazione indipendente copianti idraulicamente da campione in legno
- Finitura del pezzo tramite gruppo levigatore oscillante su due piani ortogonali con regolazione a piacere delle due ampiezze di oscillazione tra 0 e 35 mm a 40 oscillazioni / 1’

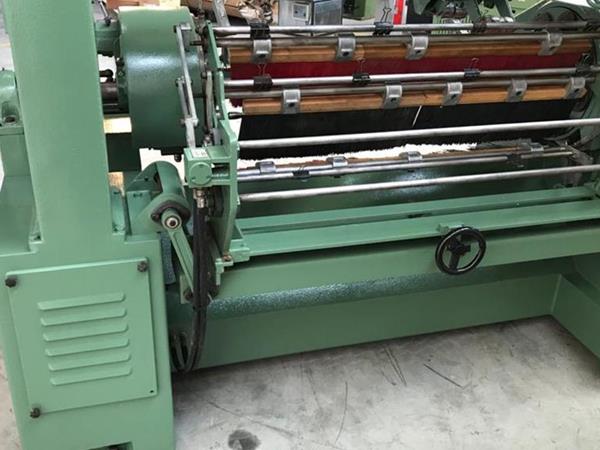

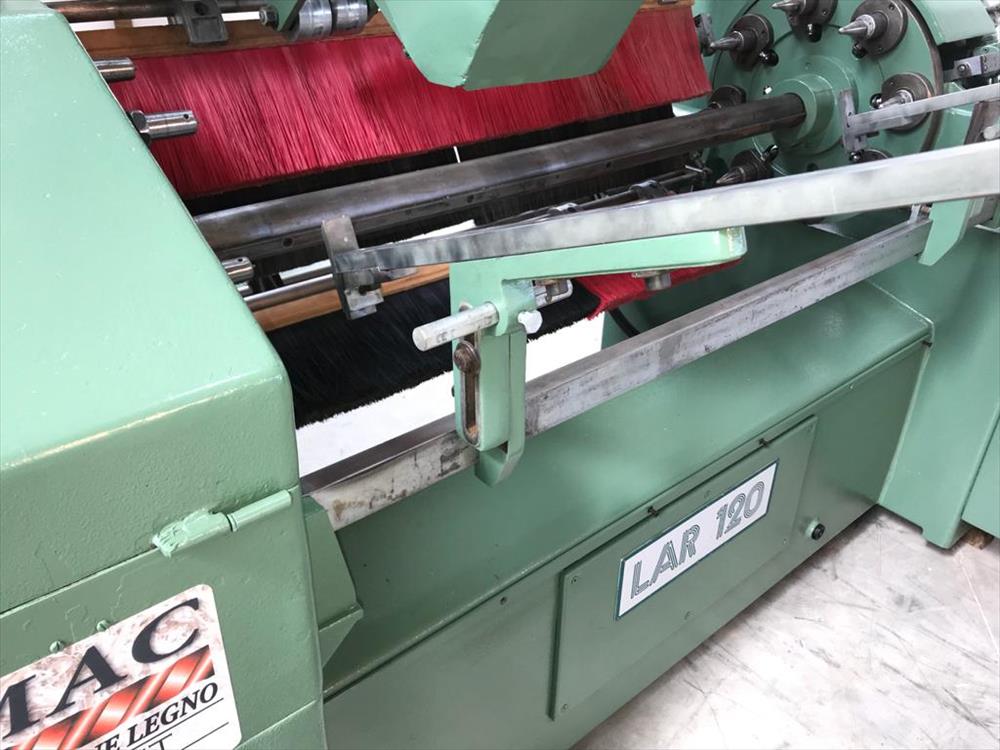

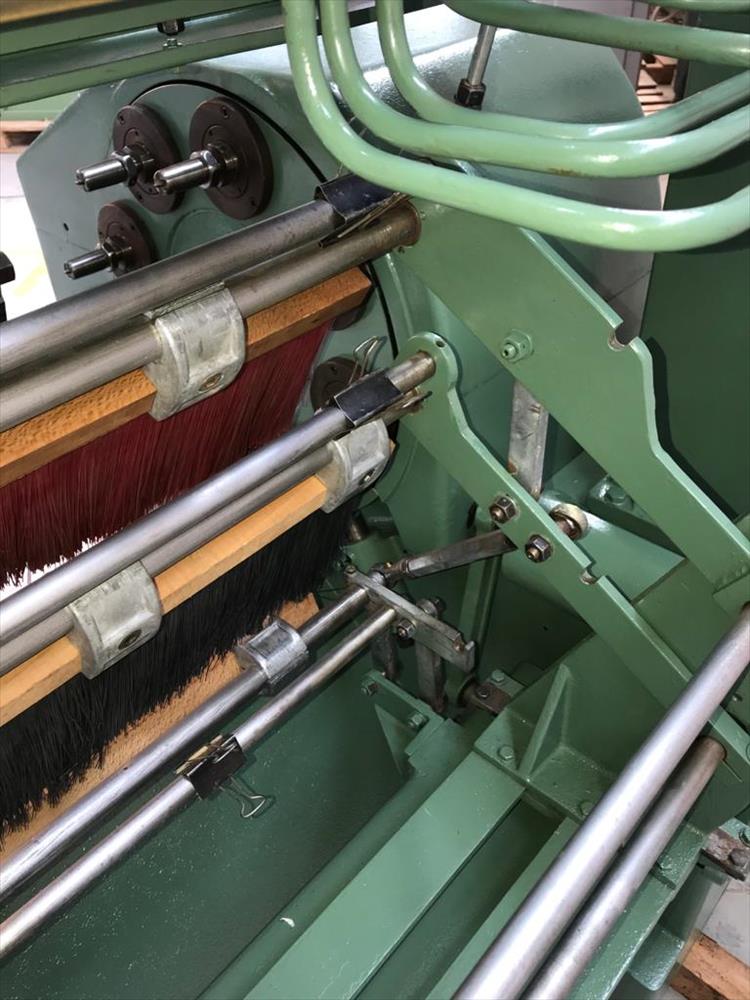

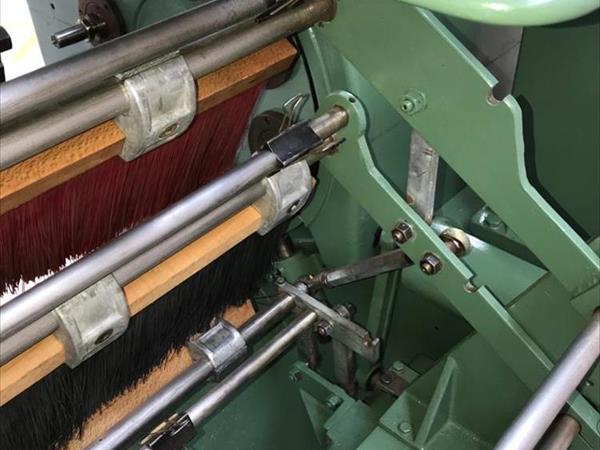

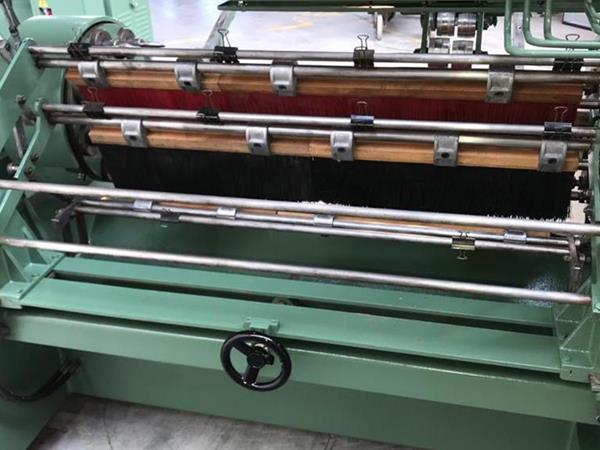

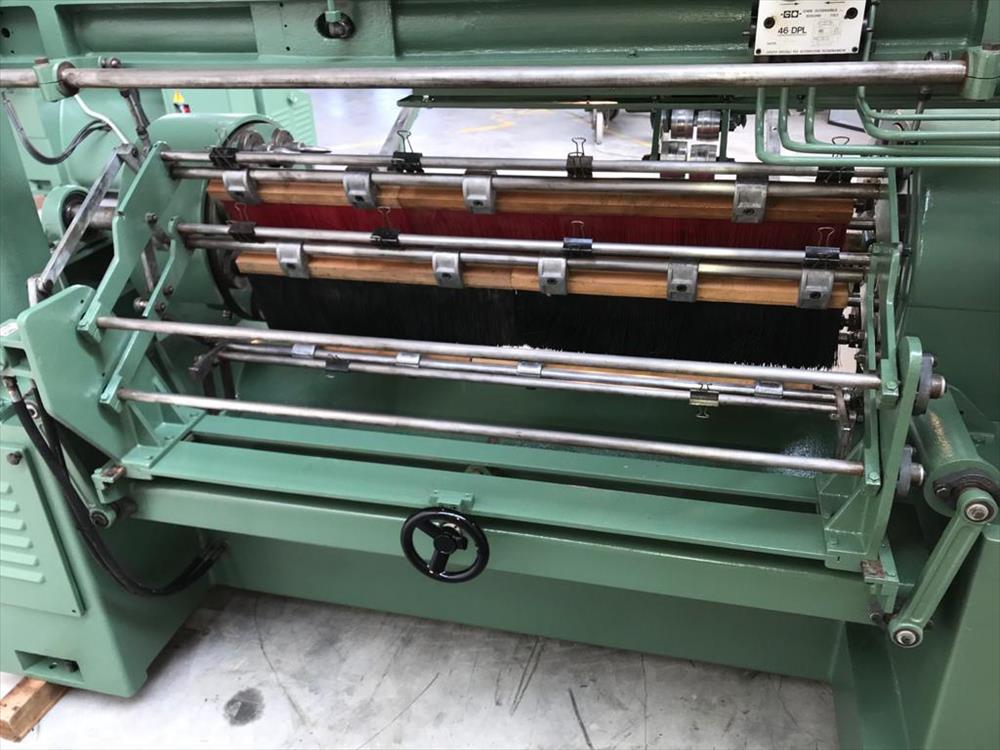

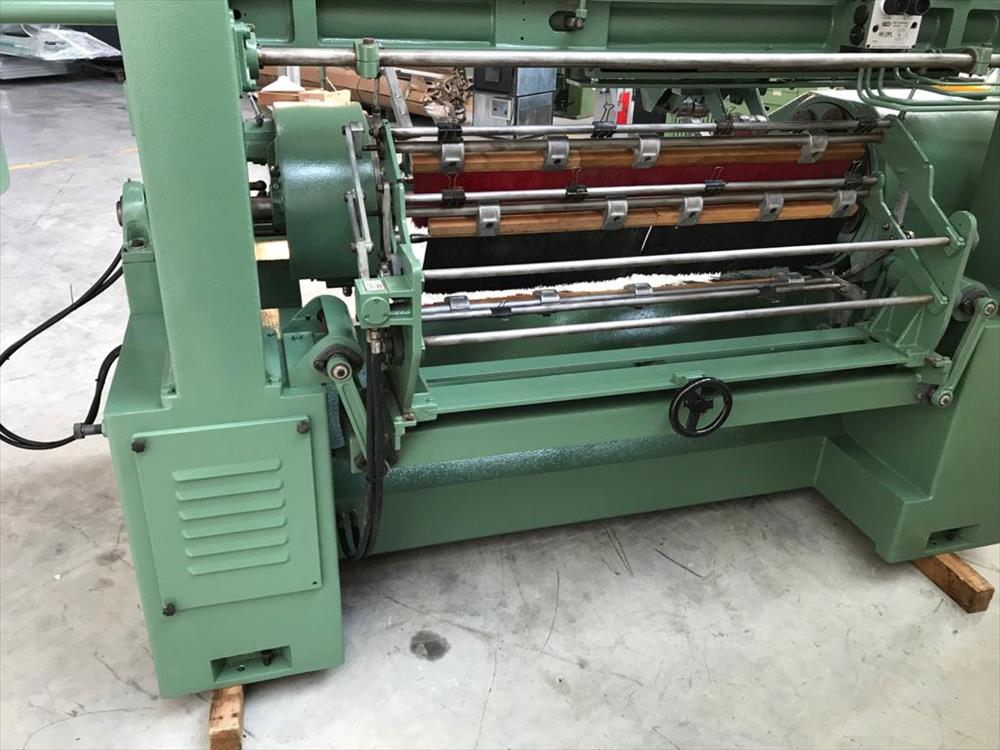

- Gruppo levigatore di finitura composto da 3 file di spazzole supportanti carta abrasiva frastagliata di grana diversa

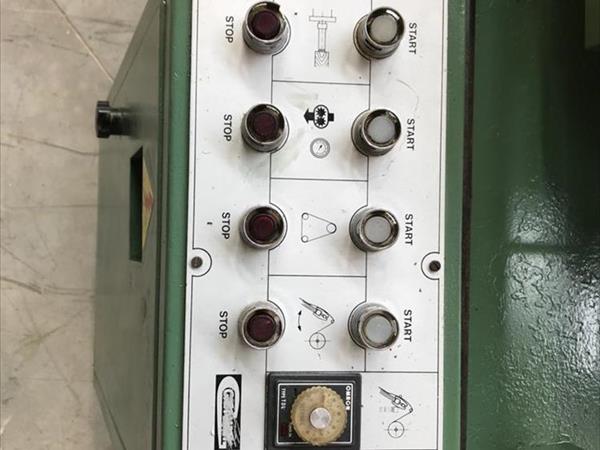

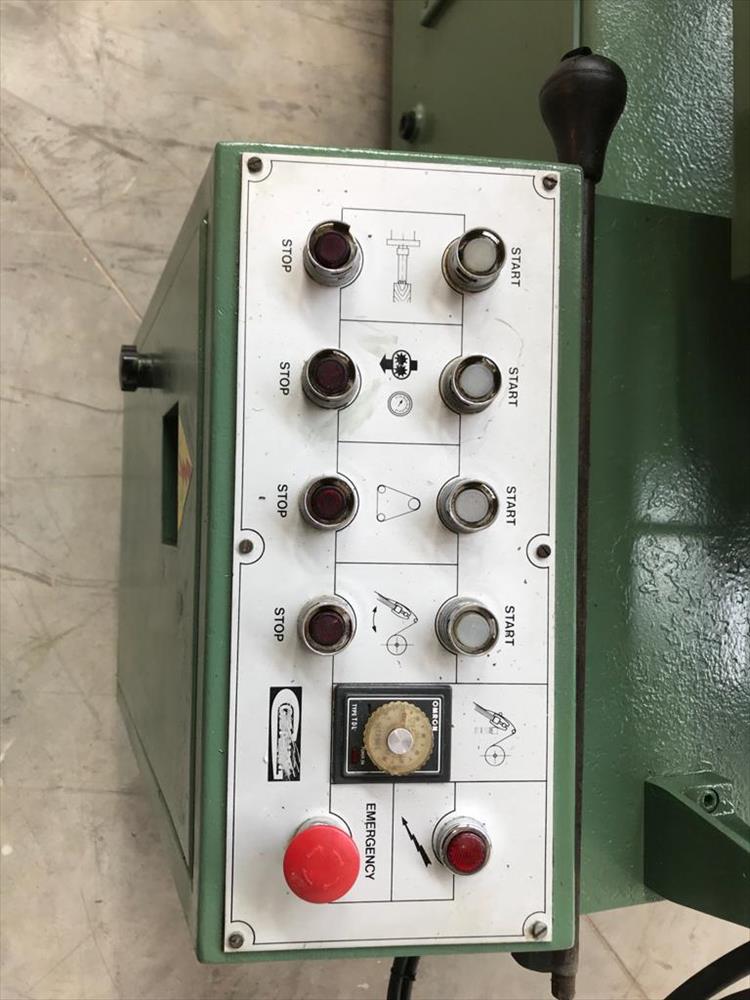

- Temporizzatore per programmare il tempo di intervento delle spazzole di levigatura
- Rivestimento delle guide dei copiatori e del carro prelevigatore con materiale antifrizione (turcite)

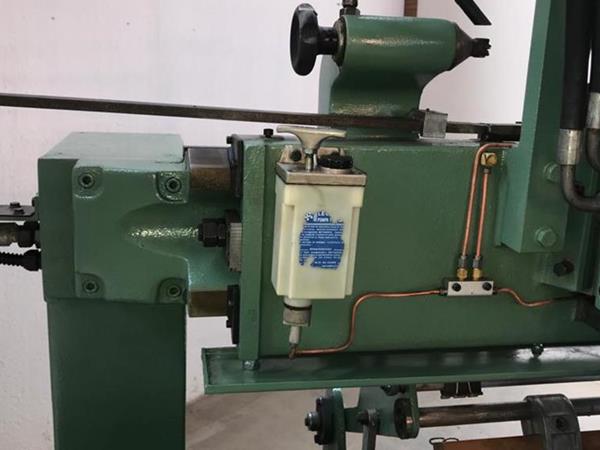

- Lubrificazione forzata centralizzata
- Sicurezza apertura accidentale vano trasmissione
Lunghezza max di lavoro 600 – 900 – 1200 mm
Diametro max di lavoro Ø 120 mm, quadro 90 x 90 mm
Motore mandrini 3 HP
Rotazione mandrini 1600-1950-2300-2800 g/1’
Motore pompa 2 HP
Motoriduttore sistema oscillante 0,35 HP
Motori prelevigatori 2 x 0,75 HP
Dimensioni
360 x 160 x 220 h cm
Peso 1800 Kg
